Máy kiểm tra quá trình đóng băng đất tự động

Mô tả sản phẩm

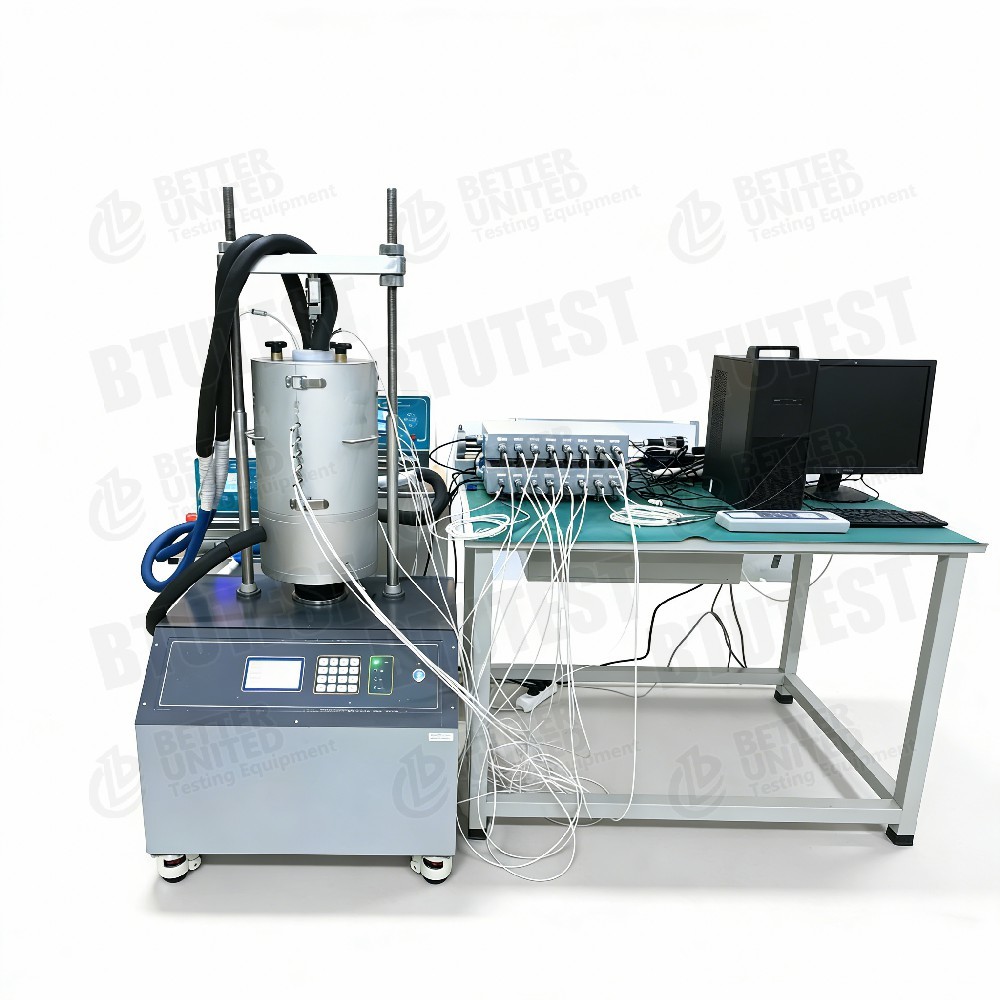

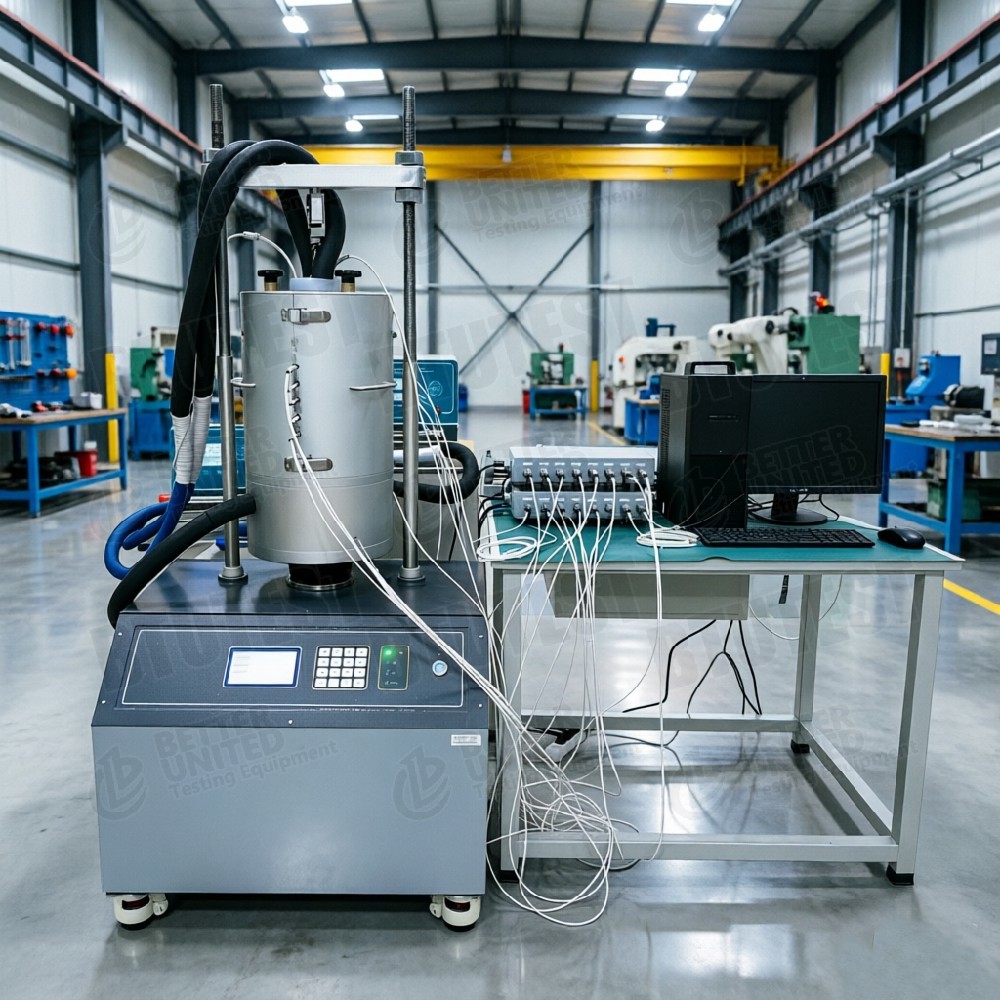

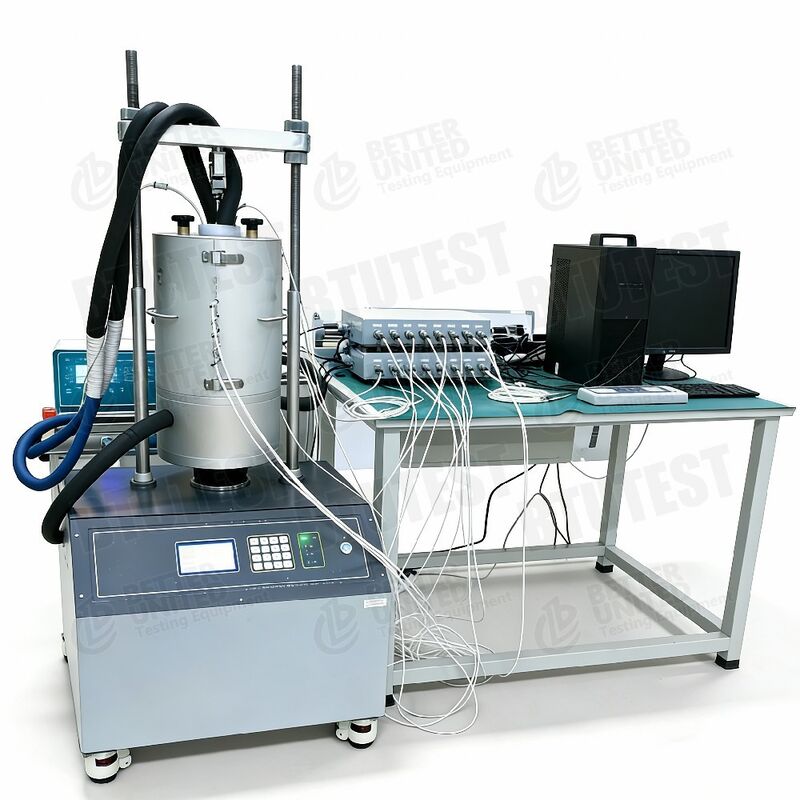

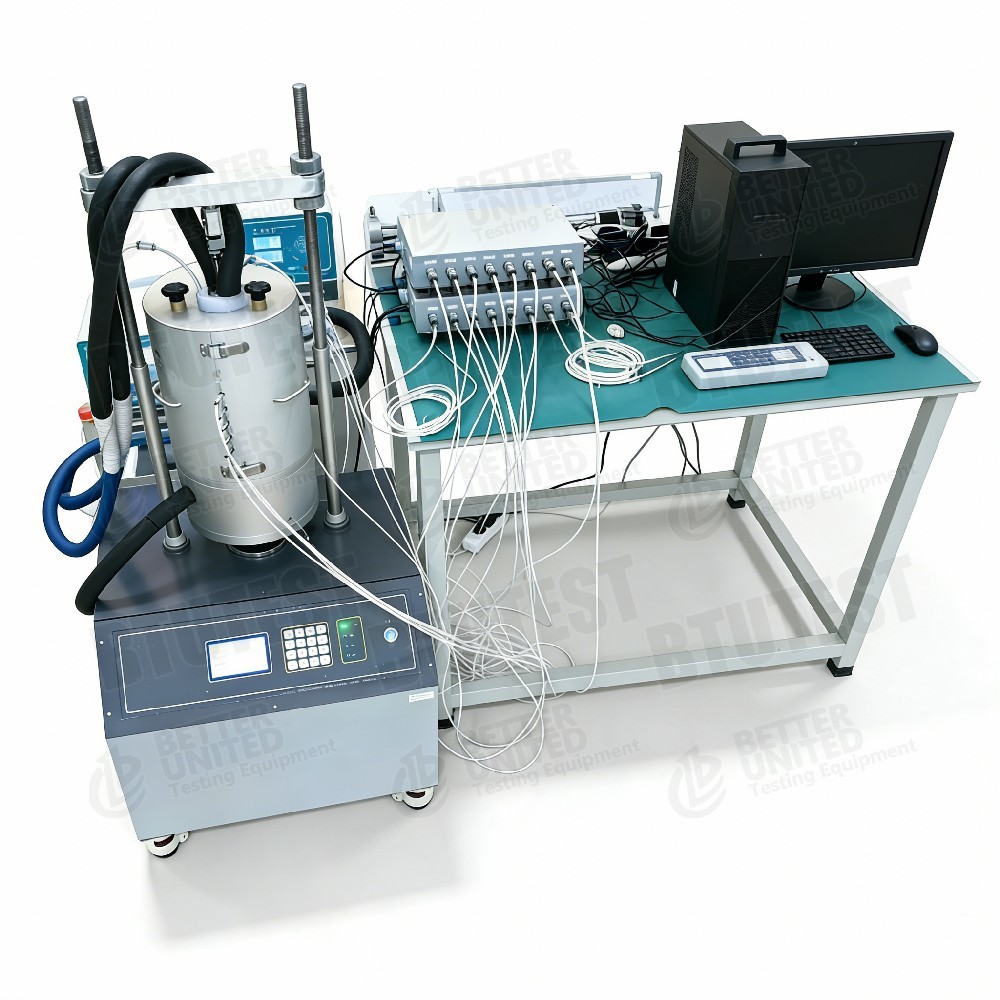

Máy kiểm tra quá trình đông lạnh đất hoàn toàn tự động

Mô hình:BTU- FHA-1

Mô tả

• Tên thiết bị: Máy kiểm tra quá trình đông lạnh đất hoàn toàn tự động
• Mô hình: BTU-FHA-1
• Tổng quan: Được sử dụng để nghiên cứu sự thay đổi nhiệt độ trường, lượng giãn, lực giãn giãn, và di cư nước trong quá trình đông lạnh đất.Nó có thể mô phỏng giãn băng dưới gradient nhiệt độ khác nhau và đầu thủy lực- Thích hợp cho kỹ thuật đất đông lạnh, nghiên cứu phòng ngừa đông lạnh dưới tầng, vv
• Các chức năng cốt lõi:
  • Kiểm soát nhiệt độ độc lập ở đầu và cuối cùng với các hình dạng sóng có thể lập trình (sinus, vuông, tam giác, tuyến tính, vv).
  • Đánh giá lực và dịch chuyển nâng băng giá trục (kiểm soát căng thẳng hoặc kiểm soát căng thẳng).
  • Hệ thống cung cấp nước mô phỏng việc bổ sung nước ngầm và đo khối lượng di cư nước trong quá trình đông lạnh.
  • Được xây dựng trong 18 cảm biến nhiệt độ / độ ẩm và kênh thu thập để phân phối chính xác trường nhiệt độ bên trong mẫu vật.

Tiêu chuẩn thử nghiệm (đồng quốc tế)

Dựa trên khả năng của thiết bị (đóng băng đất, tẩy băng, di cư nước, gradient nhiệt độ), các tiêu chuẩn quốc tế sau đây được áp dụng:

Lưu ý: Thử nghiệm giọt lạnh thường theoASTM D5918(đánh đông bằng hệ thống nước mở) hoặcASTM D6035(chu kỳ đông-tháo).

Thông số kỹ thuật (Các thông số kỹ thuật)

Chi tiết

• Điều khiển nhiệt độ trên/dưới độc lập: trên cùngvà đáycó thể được thiết lập ở nhiệt độ khác nhau để mô phỏng nhiệt độ không khí thực tế so với gradient nhiệt độ mặt đất (ví dụ, đáy lạnh hơn là nguồn lạnh).
• Hình sóng nhiệt độ có thể lập trình: Hỗ trợ hình dáng sóng sinus, vuông, tam giác, tuyến tính và hỗn hợp
• Hệ thống cung cấp nước chính xác cao: đo khối lượng di cư nước trong thời gian đông lạnh với độ chính xác 0,03 ml
• Đo nhiệt độ nhiều điểm dọc theo chiều cao: Các cảm biến mỗi 10 mm (khoảng 20 điểm) chính xác lập bản đồ sự phát triển của trường nhiệt trong mẫu vật.
• Chế độ điều khiển kép: Cả hai kiểm soát căng thẳng (tỷ lệ dịch chuyển liên tục) và kiểm soát căng thẳng (trọng lượng liên tục) flexible cho các điều kiện ranh giới khác nhau.
• Kiểm tra dựa trên giai đoạn hoàn toàn tự động: Phần mềm có thể xác định các giai đoạn thử nghiệm (ví dụ: trước khi làm mát → đóng băng nhiệt độ liên tục → tan chảy → đóng băng lại) và điều kiện cuối cùng (ví dụ: ngưỡng nâng hoặc giới hạn thời gian).

Ứng dụng

• Đường cao tốc và đường sắt: Phòng ngừa sương giá, đánh giá khả năng bị sương giá của đất dưới tầng.
• Kỹ thuật đường ống: Thiết kế chống đông lạnh cho các đường ống chôn vùi ở các vùng băng vĩnh cửu.
• Kỹ thuật kênh đào và thủy lực: Frost nâng cơ chế thiệt hại của các kênh lót.
• Xây dựng nền móng ở các vùng lạnh: Tính ổn định của nền tảng và đống đá nông trong chu kỳ đông-thở.
• Xây dựng đông lạnh mặt đất nhân tạo: Mô phỏng trường nhiệt độ và di cư nước trong quá trình đông lạnh.
• Nghiên cứu biến đổi khí hậu: Tác động của quá trình đông tan lặp đi lặp lại đối với tính chất cơ học của đất
• Không gian ngầm đô thị: Sương mẻ ảnh hưởng mạnh đến đường hầm tàu điện ngầm và đường hầm tiện ích.

Ưu điểm

• Điều khiển nhiệt độ trên/dưới có thể lập trình độc lập: Mô phỏng thực tế nhiệt độ không khí / mặt đất khác nhau; có thể tạo các hình dạng sóng nhiệt độ tùy ý.
• Đo độ di chuyển độ phân giải cao và nguồn cung cấp nước: Di chuyển 0,001 mm, khối lượng nước 0,001 ml
• Phân tích trường nhiệt độ đa cảm biến: 18 cảm biến được phân bố dọc theo chiều cao
• Chế độ điều khiển kép (căng thẳng / căng thẳng): Cho phép hoặc nén tốc độ không đổi hoặc lực nâng đông không đổi gần hơn với điều kiện thực địa.
• Chuỗi thử nghiệm hoàn toàn tự động: Các điều kiện nhiều giai đoạn (giảm lạnh, nhiệt độ không đổi, sưởi ấm, đóng băng lại) và tự động dừng có thể được đặt trước ✓ hoạt động không giám sát.
• Phạm vi nhiệt độ rộng: Từ -20 °C đến +90 °C thích hợp cho các thử nghiệm tẩy băng, sấy khô / co lại ở nhiệt độ cao và chuyển nhiệt.

Những gì để chọn (Hướng dẫn lựa chọn)

• Chủ yếu nghiên cứu lượng đông lạnh và di cư nước→ Cấu hình tiêu chuẩn với hệ thống cung cấp nước và cảm biến nhiệt độ đa điểm là đủ.
• Cần mô phỏng biến động nhiệt độ phức tạp (ví dụ: sóng lạnh ban ngày)→ Phải bao gồm hàm hình sóng có thể lập trình (đã được bao gồm trong mô hình này).
• Cần phải đo lực nâng băng giá (kiểm soát căng thẳng)→ Mô hình này hỗ trợ kiểm soát căng thẳng (0 ¥ 1 MPa), có thể đo lực nâng đông.
• Có thể thay đổi kích thước mẫu không?Mô hình này được cố định ở Φ100 × H200 mm; kích thước tùy chỉnh yêu cầu liên hệ với nhà sản xuất.
• Cần đo phân phối độ ẩm đất?Mô hình này cung cấp 18 cảm biến độ ẩm để đo hồ sơ hàm lượng nước.
• Cần chu kỳ đông tan tự động?Phần mềm có thể thiết lập nhiều chu kỳ tự động.

Dòng quy trình

Ví dụ:Xét nghiệm nâng băng giá ở nhiệt độ liên tục(dưới -10°C, trên +2°C, đóng băng một chiều)

• Chuẩn bị mẫu: Đất được tạo lại hoặc không bị xáo trộn, nhỏ gọn đến mật độ mục tiêu và hàm lượng nước Φ100 × H200 mm.
• Lắp đặt cảm biến: Chèn các cảm biến nhiệt độ / độ ẩm mỗi 10 mm theo chiều cao; kết nối với việc thu thập dữ liệu.
• Mô hình gắn trong thiết bị: Đặt vào tế bào áp suất hoặc vỏ cách nhiệt; kết nối các tấm nhiệt độ trên và dưới; kết nối hệ thống cung cấp nước.
• Đặt các thông số thử nghiệm:
  • Nhiệt độ dưới: -10°C, nhiệt độ trên: +2°C (hoặc sóng sinus).
  • Áp suất nguồn nước: ví dụ: 10 kPa (giống như mực nước ngầm).
  • Chế độ tải trục: kiểm soát căng thẳng (ví dụ: 0,1 MPa để mô phỏng quá tải) hoặc kiểm soát căng thẳng.
• Bắt đầu đóng băng.: Phần mềm tự động làm mát; ghi lại nhiệt độ tại mỗi điểm, dịch chuyển giọt đông, khối lượng nước cung cấp, lực trục theo thời gian.
• Kiểm tra điều kiện cuối cùngVí dụ, lượng đông lạnh đạt 5 mm, hoặc 72 giờ đông lạnh hoàn thành.
• Kiểm tra cuối cùng: Ngừng kiểm soát nhiệt độ; sau khi tan, lấy mẫu; chụp ảnh hoặc cân nếu cần thiết.
• Phân tích dữ liệu: Chụp hồ sơ trường nhiệt độ, đường cong đông lạnh so với đường cong thời gian, đường cong di cư nước tích lũy; tính tỷ lệ đông lạnh, lực đông lạnh, vv
