Thiết bị cắt đơn giản cắt trực tiếp lớn

Mô tả sản phẩm

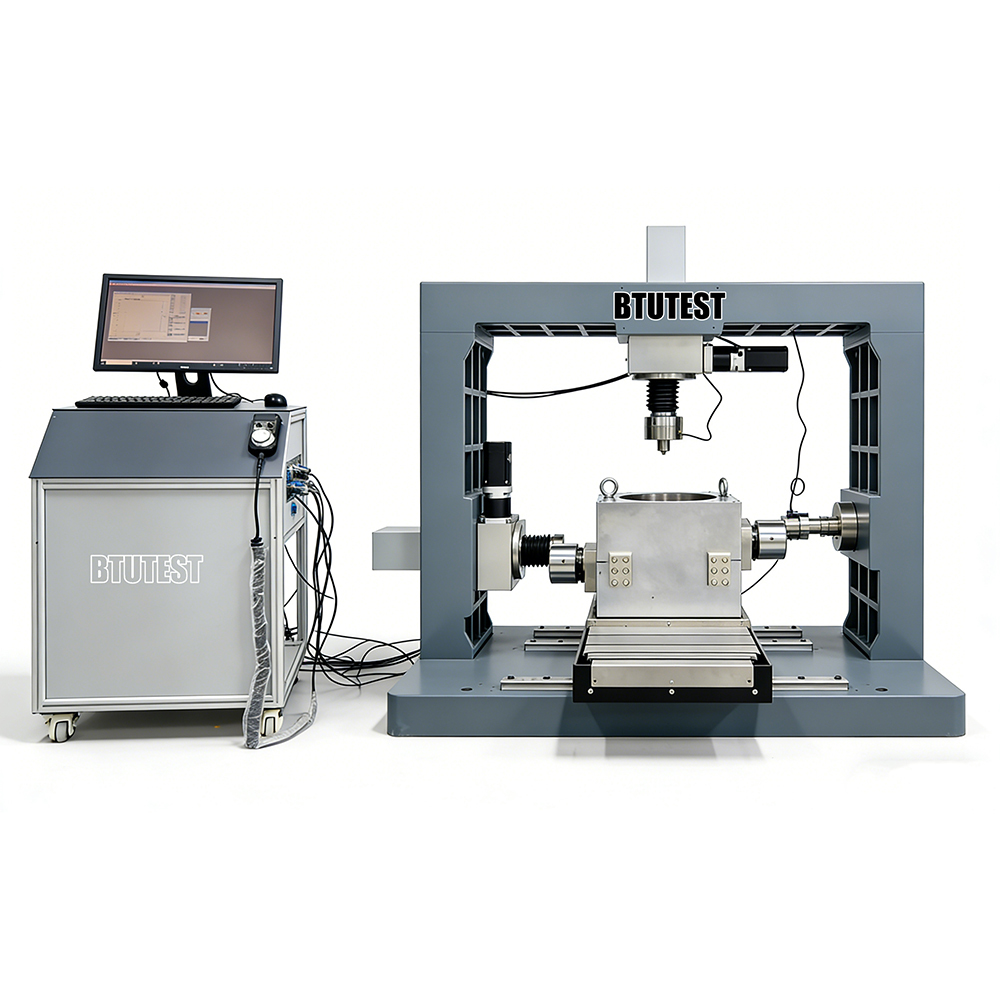

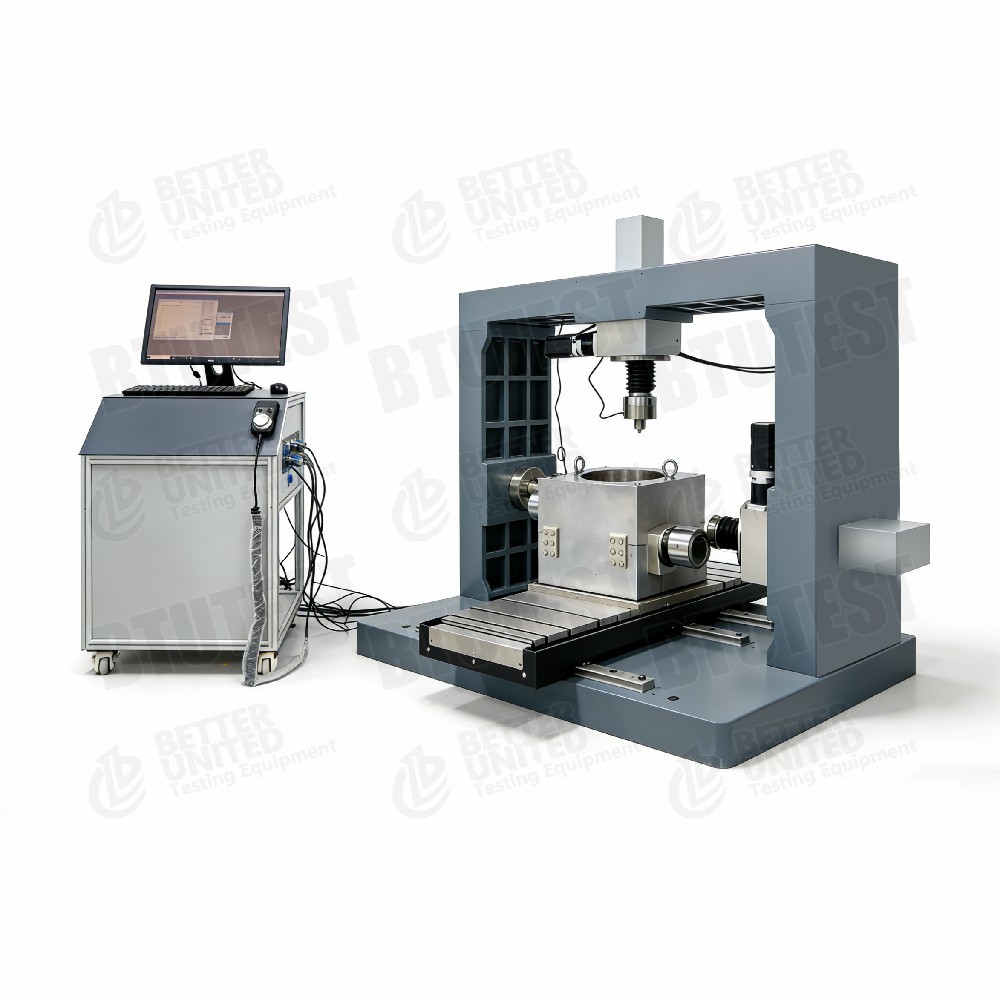

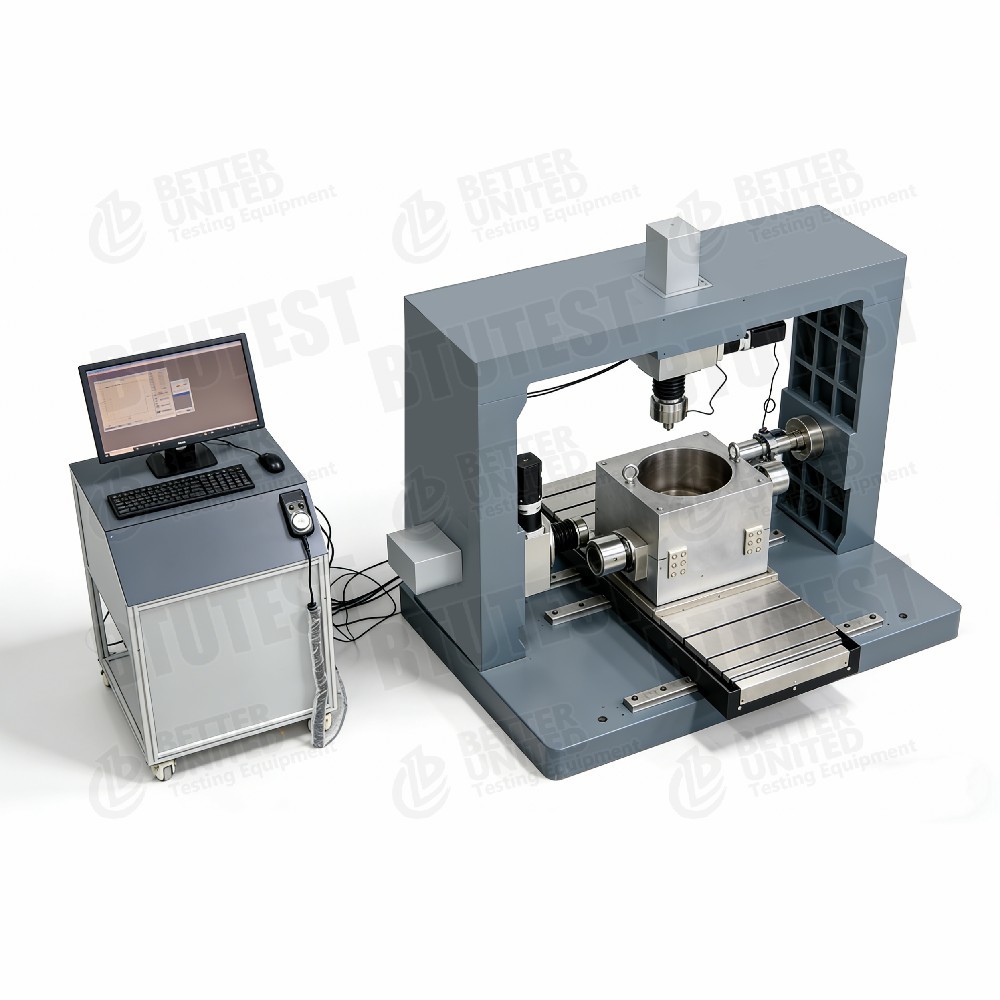

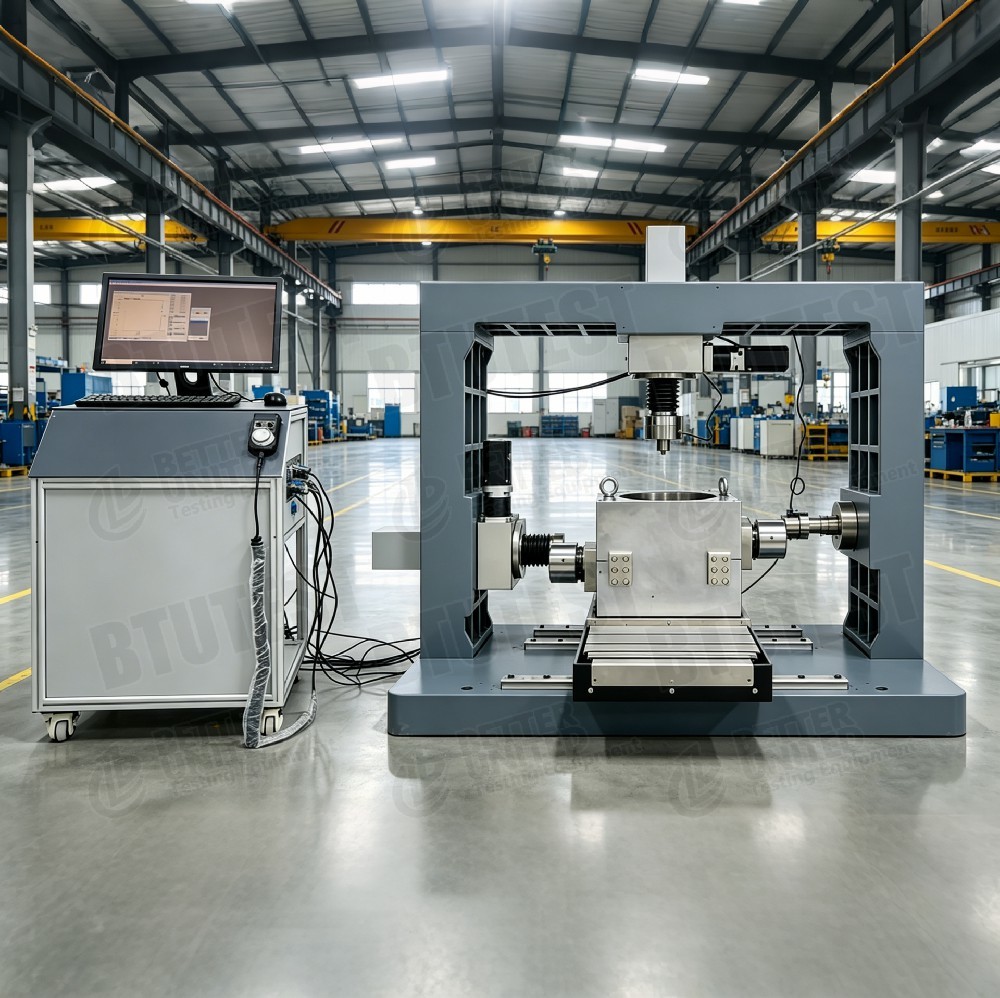

Thiết bị cắt trực tiếp lớn / Thiết bị cắt đơn giản – Tổng quan về dòng sản phẩm

Sự miêu tả

Chuỗi này bao gồmthiết bị cắt trực tiếp lớn / thiết bị cắt đơn giảnđược thiết kế để thử nghiệm cắt các loại đất hạt thô, đá lấp, vật liệu địa kỹ thuật tổng hợp, các bề mặt tiếp xúc cấu trúc đất và các mẫu vật có kích thước lớn khác. Thiết bị sử dụng khung phản ứng cổng có thể tháo rời và cung cấp nhiều phạm vi lực cũng như tùy chọn kích thước mẫu thử. Các mô hình chính bao gồm:

Nhóm đầu tiên (Thiết bị cắt trực tiếp lớn / Thiết bị cắt đơn giản)

• BTU-DDS-100: Cấp 100 T (1200 kN), tối đa. mẫu vật L.750×B.750×H.400 mm
• BTU-DDS-40FM: Loại 40 T (400 kN), mẫu vật Ø500×H.300 mm hoặc 300×300×300 mm
• BTU-DDS-35FM: Loại 20 T (200 kN), mẫu vật 300×300×300 mm hoặc 200×200×200 mm

Nhóm thứ hai (Thiết bị cắt trực tiếp lớn hoàn toàn tự động)

• BTU-DDS-35F: Loại 20 T (200 kN), mẫu 300/150/200/100 mm
• BTU-DDS-45F: Loại 40 T (400 kN), mẫu 500 mm (vuông hoặc tròn)

Các tính năng chung:

• Có khả năng cố kết tiêu chuẩn, cắt tiêu chuẩn, cắt nhanh, cắt tịnh tiến, cắt tuần hoàn, cắt trực tiếp lưu biến, cắt đơn giản, v.v.
• Được trang bị bộ thu thập dữ liệu đa kênh và phần mềm thu thập/xử lý Windows.
• Tốc độ cắt ngang có thể điều chỉnh liên tục (0,00001–10 mm/phút).
• Nâng cấp tùy chọn: cắt giao diện, cắt đơn giản, kiểm soát nhiệt độ, v.v.

Tiêu chuẩn kiểm tra (Quốc tế)

• ASTM D3080(Thử cắt trực tiếp)
• ASTM D5321(Cắt trực tiếp bề mặt địa kỹ thuật-đất)
• ASTM D6243(Độ bền cắt bề mặt tiếp xúc đất tổng hợp)
• ASTM D3080‑04(Lực cắt trực tiếp quy mô lớn dành cho đất hạt thô)
• ASTM D6528(Thử cắt đơn giản)
• ISO 17892‑10(Thử cắt trực tiếp)
• BS 1377‑7(Thử cắt trực tiếp)
• EN 1997‑2(Eurocode 7 – Phần 2)

Dòng sản phẩm này đáp ứng các yêu cầu của tiêu chuẩn này đối với các mẫu có kích thước lớn, đất hạt thô, lực cắt bề mặt và các thử nghiệm cắt đơn giản.

Đặc điểm kỹ thuật

Dựa trên hai ảnh chụp màn hình, các thông số cho từng mô hình được tóm tắt như sau (một số dữ liệu được tổng hợp từ cả hai hình ảnh):

> Lưu ý: Dung lượng khung BTU-DDS-35FM ghi là 1200 kN nhưng tải dọc chỉ là 200 kN – có thể là lỗi đánh máy; dung lượng khung thực tế phải phù hợp với khả năng tải.

Detail

• Khung phản ứng giàn có thể tháo rời– Dễ dàng vận chuyển và lắp đặt tại chỗ; thích hợp cho các mẫu vật lớn và tải trọng cao.
• Nhiều kích cỡ mẫu vật– Chiều dài/đường kính cạnh từ 100 mm đến 750 mm, phủ trên đất thô và đá lấp mà không thể kiểm tra bằng các ô ba trục thông thường.
• Hệ thống nâng hộp cắt– Palăng điện cho model lớn nhất (100T), palăng tay hoặc block xích cho model trung bình, tạo điều kiện thuận lợi cho việc vận chuyển các hộp cắt nặng.
• Cảm biến tải trọng có độ chính xác cao– Độ chính xác ±0,1% FS đảm bảo phép đo chính xác ở trọng tải cao.
• Phạm vi tốc độ vô cấp rộng– 0,00001–10 mm/phút, có khả năng mô phỏng từ biến đến cắt nhanh.
• Khả năng cắt đơn giản– Một số mẫu mãhỗ trợ các thử nghiệm cắt đơn giản bằng cách sử dụng hộp cắt vòng xếp chồng.
• Mô-đun phần mềm phong phú– Bao gồm cố kết tiêu chuẩn, cắt tiêu chuẩn, cắt tịnh tiến, cắt nhanh, cắt tuần hoàn, lưu biến, cắt đơn giản, v.v.; người dùng có thể kết hợp khi cần thiết.
• Nâng cấp tính linh hoạt– Có sẵn nâng cấp phần mềm (mô-đun ghép nối) và tùy chọn phần cứng (cắt giao diện, kiểm soát nhiệt độ).

Ứng dụng

• Đất hạt thô và đá lấp– Xác định các thông số cường độ cắt cho đập cao, nền đường, bãi thải mỏ và các công trình kỹ thuật quy mô lớn khác.
• Giao diện cấu trúc đất– Nghiên cứu đặc tính ma sát của đất cọc, đất tường chắn, đất ống, v.v. (yêu cầu mô-đun cắt giao diện tùy chọn).
• Địa kỹ thuật tổng hợp– Độ bền cắt tiếp giáp giữa vải địa kỹ thuật, màng địa kỹ thuật, lưới địa kỹ thuật và đất.
• Thí nghiệm cắt đơn giản– Mô phỏng các trạng thái ứng suất cắt đơn giản phục vụ nghiên cứu tính dị hướng hoặc phản ứng tuần hoàn của đất.
• Chuyển động qua lại và cắt theo chu kỳ– Đánh giá sự suy giảm cường độ và cường độ dư dưới tác dụng tải trọng lặp lại (ví dụ động đất, sóng).
• Hành vi lưu biến– Leo dưới tải liên tục.
• Thử nghiệm trọng tải cao– Lực thẳng đứng lên tới 1200 kN, thích hợp cho các bề mặt tiếp xúc với đá có độ bền cao hoặc các tảng đá lớn.

Thuận lợi

• Công suất cao và kích thước lớn– Lực lên tới 1200 kN và mẫu thử 750×750×400 mm, cho phép kiểm tra trực tiếp các khối đệm được phân loại tại hiện trường và tránh hiệu ứng cặn.
• Khung mô-đun– Cấu trúc có thể tháo rời để dễ dàng vận chuyển và lắp đặt, phù hợp với không gian phòng thí nghiệm hạn chế hoặc sử dụng tại chỗ.
• Độ chính xác đo cao– Load cell ±0,1% FS, độ phân giải dịch chuyển xuống 0,001 mm (1 μm).
• Kiểm tra đa chức năng– Một máy có thể thực hiện cắt trực tiếp, cắt đơn giản, cắt tịnh tiến, cắt tuần hoàn, lưu biến, v.v.
• Phạm vi tốc độ rộng– Từ leo cực chậm đến cắt nhanh, đáp ứng nhiều tiêu chuẩn khác nhau.
• Thu thập và xử lý tự động– Phần mềm Windows tự động thu thập dữ liệu, hiển thị đường cong thời gian thực và tính toán các thông số cường độ.
• Khả năng mở rộng– Tùy chọn cắt giao diện, điều khiển nhiệt độ, mô-đun ghép nối cho nhu cầu nghiên cứu trong tương lai.
• Mạnh mẽ và an toàn– Khung phản ứng mạnh mẽ với khả năng bảo vệ quá tải.

Chọn gì

Lựa chọn mô hình phù hợp dựa trên yêu cầu thử nghiệm:

Yêu cầu	Mô hình được đề xuất	Lý do
Mẫu vật lớn nhất 750×750 mm, tải trọng rất cao ( ≥1000 kN)	BTU-DDS-100	Lực dọc/ngang 1200 kN, tời điện
Mẫu lên tới 500 mm, lực 400 kN	BTU-DDS-40FM hoặc DDS-45F	40FM hỗ trợ cắt đơn giản; 45F chỉ cắt trực tiếp
Mẫu lên tới 300 mm, lực 200 kN	BTU-DDS-35FM hoặc DDS-35F	35FM hỗ trợ cắt đơn giản; 35F chỉ cắt trực tiếp
Cần cắt đơn giản (xếp vòng)	DDS-100 / 40FM / 35FM	Những mô hình này rõ ràng bao gồm hàm cắt đơn giản
Cần cắt theo chu kỳ hoặc chuyển động qua lại	Hỗ trợ tất cả các model (mô-đun phần mềm)	Xác nhận phần mềm bao gồm mô-đun cần thiết
Cần cắt bề mặt (cấu trúc đất)	Bất kỳ model nào có “mô-đun cắt giao diện” tùy chọn	Yêu cầu đồ đạc bổ sung
Cần kiểm soát nhiệt độ (đất đóng băng hoặc nhiệt độ cao)	Bộ điều khiển nhiệt độ tùy chọn /45	Xác minh phạm vi nhiệt độ với nhà sản xuất
Ngân sách hạn chế, mẫu vật 300 mm, lực 200 kN	BTU-DDS-35F	Hiệu suất chi phí tốt, đầy đủ chức năng
Nghiên cứu quy mô lớn, linh hoạt tối đa	BTU-DDS-100	Lực và kích thước cao nhất, cùng với các mô-đun khớp nối tùy chọn

> Lưu ý: “FM” trong DDS-40FM/35FM có thể là viết tắt của “Cắt trực tiếp + Cắt đơn giản”. DDS-35F/45F có thể chỉ hỗ trợ cắt trực tiếp (không hỗ trợ cắt đơn giản). Xác nhận tính khả dụng của mô-đun phần mềm khi chọn.

Luồng quy trình

Ví dụ:Thí nghiệm cắt trực tiếp bằng đá lớn (BTU-DDS-100, mẫu vật 750×750×400 mm, ứng suất bình thường không đổi)

• Chuẩn bị mẫu
  • Chuẩn bị vật liệu đổ đá theo cấp độ hiện trường, kiểm soát hàm lượng nước, nén thành từng lớp theo mật độ mục tiêu.
  • Kích thước mẫu 750×750×400 mm; tổng khối lượng có thể là vài tấn.
• Lắp đặt hộp cắt
  • Dùng tời điện để đặt hộp cắt phía dưới lên đế khung.
  • Đặt mẫu vào hộp bên dưới, san phẳng bề mặt.
  • Đặt hộp cắt phía trên và gắn tấm tải thẳng đứng.
• Cài đặt cảm biến
  • Lắp đặt cảm biến tải trọng dọc (1200 kN) và cảm biến tải trọng ngang (1200 kN).
  • Lắp đặt cảm biến dịch chuyển dọc (nhiều, ví dụ: một cảm biến ở mỗi góc) và cảm biến dịch chuyển ngang.
  • Kết nối bộ ghi dữ liệu với máy tính.
• Áp dụng căng thẳng bình thường
  • Áp dụng ứng suất bình thường mục tiêu (ví dụ: 500 kPa, tổng lực ≈ 0,5 MPa × 0,5625 m2 = 281 kN) thông qua hệ thống tải trọng thẳng đứng.
  • Khởi động phần mềm và ghi lại biến dạng thẳng đứng (cố kết) cho đến khi ổn định.
• Đặt thông số cắt
  • Chọn “mô-đun cắt tiêu chuẩn”.
  • Đặt tốc độ cắt (ví dụ: 1 mm/phút).
  • Đặt giới hạn dịch chuyển cắt (ví dụ: 50 mm hoặc 6‑10% chiều dài cạnh mẫu).
  • Đối với lực cắt tịnh tiến, thiết lập số chu kỳ và biên độ dịch chuyển.
• Bắt đầu cắt
  • Khởi động hệ thống tải ngang để đẩy hộp cắt trên (hoặc dưới).
  • Phần mềm ghi lại lực cắt ngang, chuyển vị ngang, chuyển vị dọc và thời gian theo thời gian thực.
  • Vẽ đường cong ứng suất cắt và chuyển vị.
• Điều kiện dừng
  • Tự động dừng khi đạt đến độ dịch chuyển đặt trước hoặc sau khi giảm ứng suất cắt cực đại rõ ràng.
• Tháo gỡ và làm sạch
  • Dỡ lực bình thường, rút ​​piston ngang.
  • Nhấc hộp cắt phía trên lên, lấy mẫu ra, làm sạch hộp cắt.
• Xử lý dữ liệu
  • Phần mềm tính toán ứng suất cắt cực đại.
  • Đối với các thử nghiệm ở các ứng suất bình thường khác nhau, hãy vẽ đường bao Mohr-Coulomb để thu được c và φ.
  • Nếu thực hiện cắt chuyển động tịnh tiến thì phải đạt được cường độ dư.
  • Tạo báo cáo thử nghiệm.

> **Đối với các thử nghiệm cắt đơn giản** : Sử dụng hộp cắt vòng xếp chồng, duy trì thể tích không đổi (không thoát nước) hoặc chiều cao không đổi (thoát nước) trong quá trình cắt và chọn “mô-đun cắt đơn giản” trong phần mềm.

Bản tóm tắt:Dòng thiết bị cắt trực tiếp/cắt đơn giản cỡ lớn này bao gồm các mức lực từ 20 T đến 100 T và kích thước mẫu từ 100 mm đến 750 mm. Nó có thể thực hiện cắt trực tiếp, cắt đơn giản, cắt chuyển động qua lại, cắt theo chu kỳ, lưu biến và các thử nghiệm khác. Nó phù hợp để thử nghiệm quy mô lớn đối với đất thô, đá lấp, bề mặt tiếp xúc cấu trúc đất và vật liệu địa kỹ thuật tổng hợp. Việc lựa chọn phải dựa trên kích thước mẫu tối đa, lực yêu cầu, nhu cầu về khả năng cắt đơn giản và các yêu cầu nâng cấp trong tương lai. BTU-DDS-100 là cấu hình cấp cao nhất dành cho nghiên cứu kỹ thuật quy mô lớn; DDS-35F/45F là hệ thống cắt trực tiếp hoàn toàn tự động, tiết kiệm chi phí; dòng FM còn cung cấp thêm khả năng cắt đơn giản.
