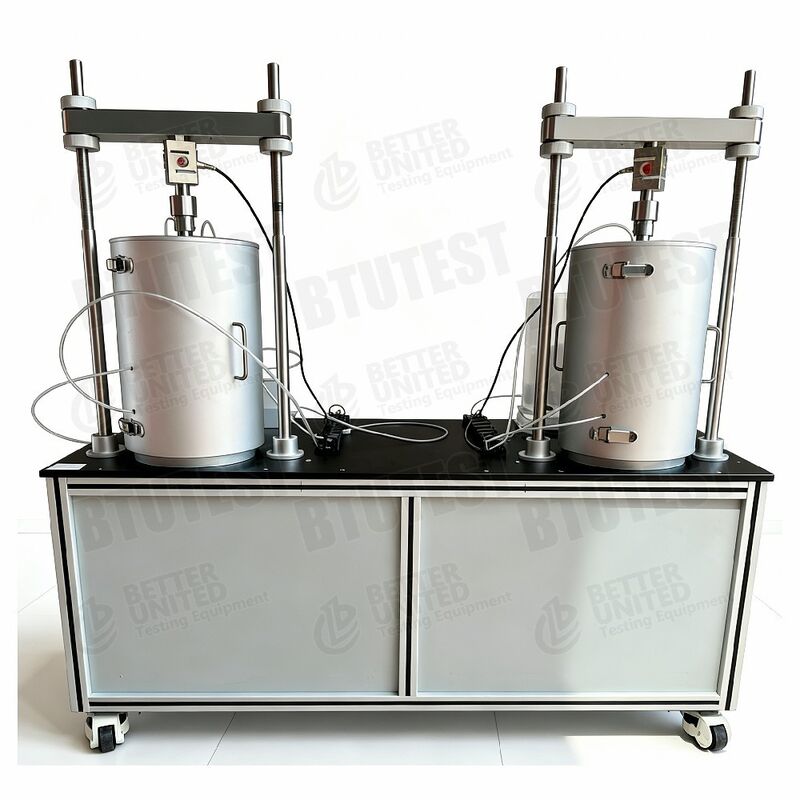

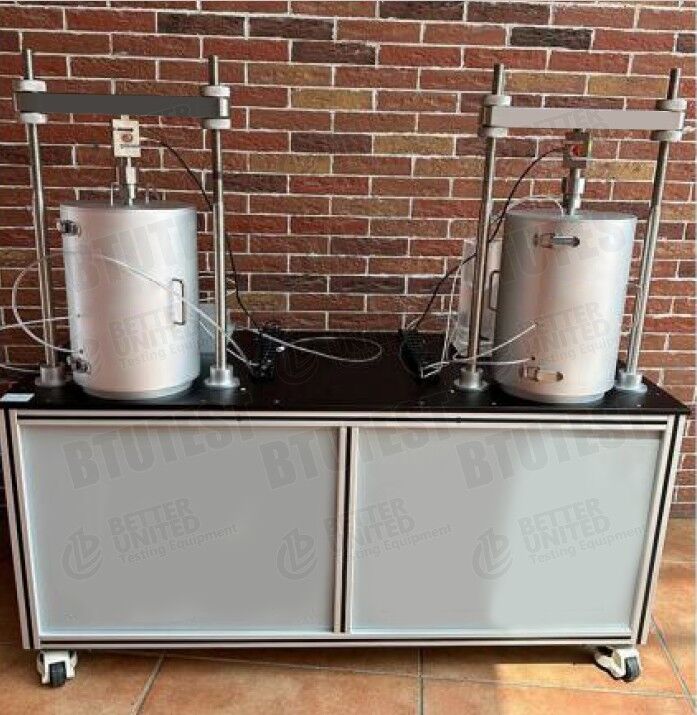

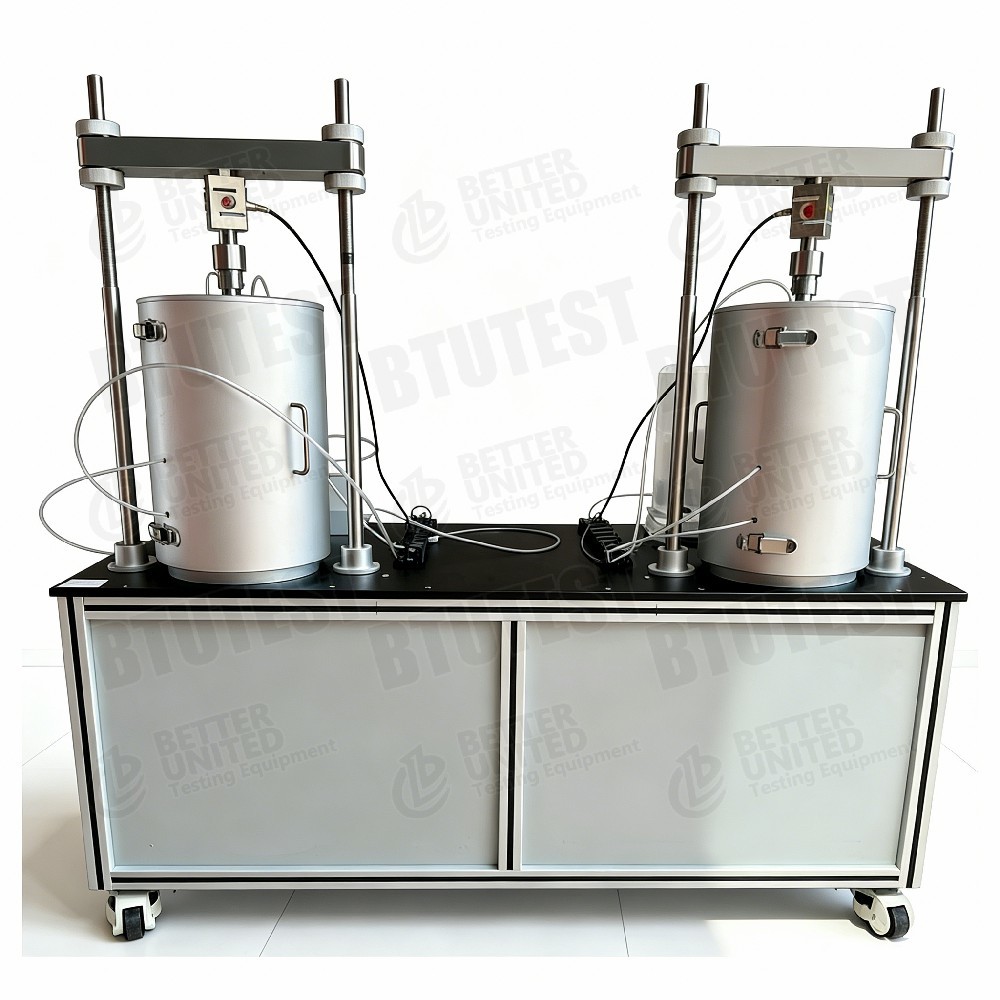

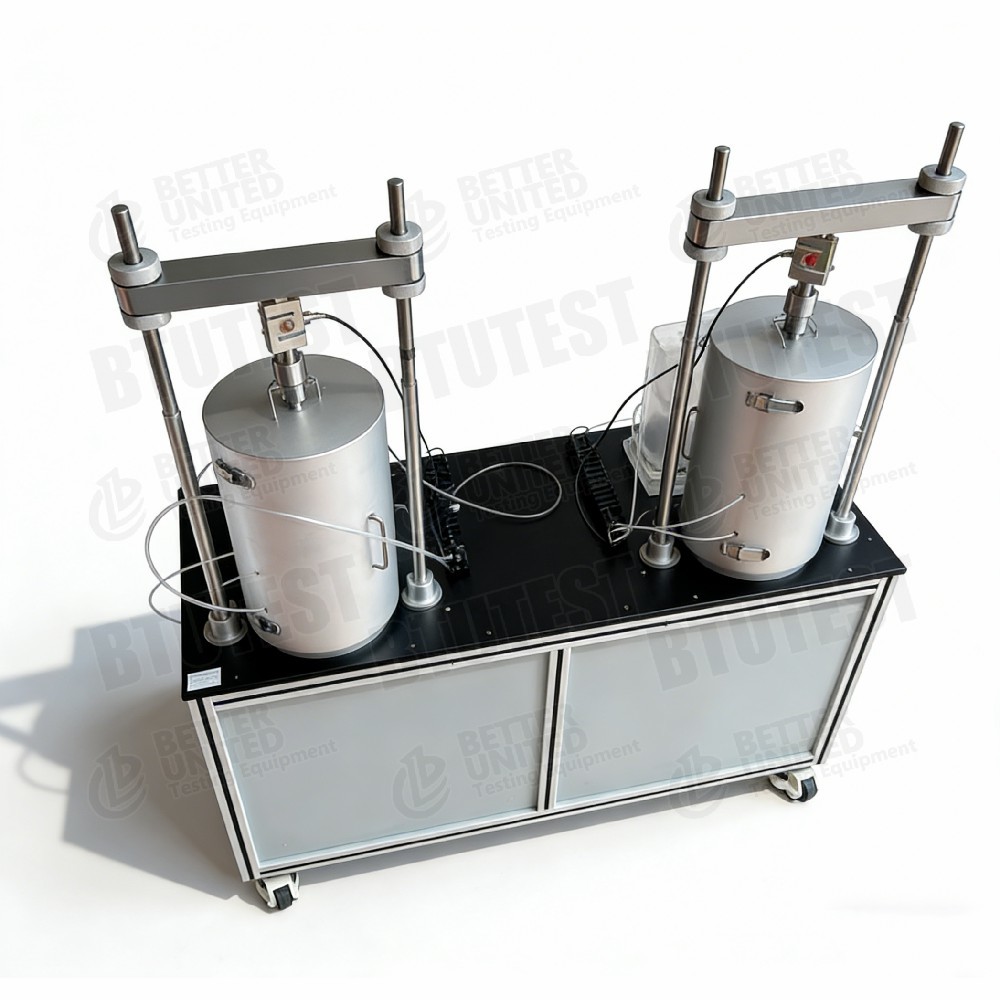

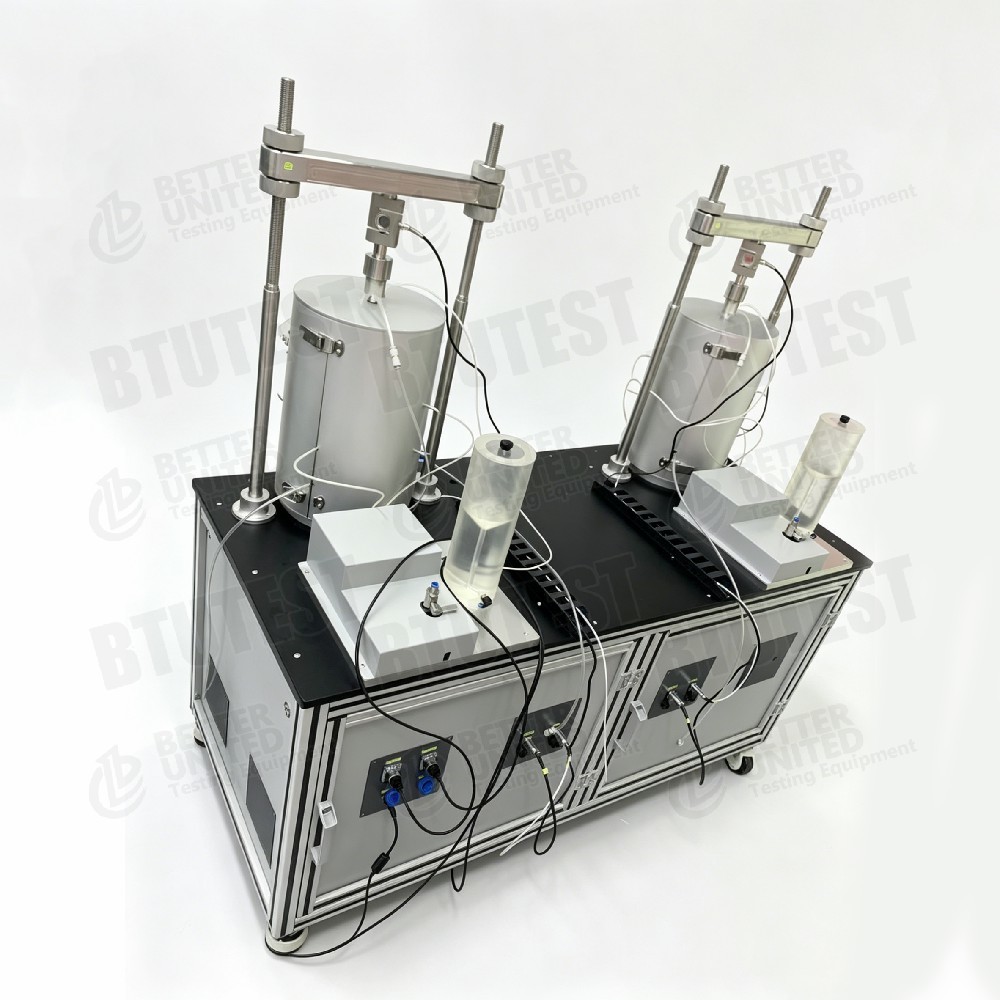

Thiết bị ba trục đất không bão hòa được kiểm soát nhiệt độ tự động

Mô tả sản phẩm

1Mô tả.

Thiết bị này làThiết bị ba trục đất không bão hòa hoàn toàn tự động, điều khiển nhiệt độ (có khả năng đa đơn vị), mô hìnhBTU- TTS-1UTNó là một thiết bị chuyên dụng tích hợp một hệ thống kiểm soát nhiệt độ vào một thiết bị ba trục đất không bão hòa, cho phép các thử nghiệm kết nối phức tạp liên quan đếnđường căng thẳng, kiểm soát nhiệt độ và chu kỳ sấy khôHệ thống sử dụng một tế bào áp suất hai buồng, các bộ điều khiển áp suất / khối lượng chính xác cao, và phần mềm điều khiển bốn chiều (căng thẳng trục,áp suất nước lỗ chân lông)Nó phù hợp với việc nghiên cứu hành vi kết nối nhiệt - thủy khí - cơ học trong kỹ thuật địa kỹ thuật môi trường.

2. Tiêu chuẩn kiểm tra

CácBTU-TTS-1UT Thiết bị ba trục đất không bão hòa hoàn toàn tự động, điều khiển nhiệt độ (có khả năng đa đơn vị)được thiết kế và sản xuất để đáp ứng hoặc vượt quá các yêu cầu của các tiêu chuẩn quốc tế mới nhất sau:

• ASTM D6836-25Định nghĩa đường cong đặc trưng nước đất (SWCC)
• ASTM D5298-16️ đo tiềm năng đất (hấp) bằng giấy lọc
• Định nghĩa của ASTM D3999-11 Modulus và Damping Properties of Soils Using Cyclic Triaxial Apparatus (bao gồm đất không bão hòa)
• ASTM D7012-23- Sức mạnh nén và mô-đun đàn hồi dưới các căng thẳng và nhiệt độ khác nhau
• ASTM D4767-11 ((2020)️ Thử nghiệm nén ba trục không thấm nước (CU)
• Đơn vị:️ Thử nghiệm nén ba trục tập hợp (CD)
• ASTM D2850-26️ Xét nghiệm nén ba trục không hợp nhất-không nén (UU)
• ISO 17892-9:2018️ Các thử nghiệm nén ba trục hợp nhất trên đất bão hòa nước
• ASTM D2434-26
• ASTM D5084-24
• EN ISO 17892-8:2018️ Thử nghiệm ba trục không hợp nhất (Châu Âu)
• BS 1377-7:1990️ Thử nghiệm sức mạnh cắt (tổng căng thẳng / đường căng thẳng)

3. Thông số kỹ thuật (Parameter)

Các mô-đun phần mềm: Thu thập dữ liệu, củng cố đất không bão hòa, thử nghiệm ba trục của các chủng đất không bão hòa, đường dẫn căng thẳng đất không bão hòa, kiểm soát bốn chiều, lướt ba trục đất không bão hòa,Mô-đun thử nghiệm chu kỳ sấy khô, thiết bị kiểm tra nhiệt độ.

4Chi tiết (chi tiết kỹ thuật)

• Phòng áp suất hai buồng: Được thiết kế cho các thử nghiệm chu kỳ sấy khô, cho phép tải độc lập hoặc đồng thời các buồng bên trong và bên ngoài trong quá trình sấy khô và ướt.
• Điều khiển 4 chiều: Phần mềm có thể độc lập kiểm soát căng thẳng trục, căng thẳng phóng xạ (năng lượng tế bào), áp suất không khí lỗ chân lông và áp suất nước lỗ chân lông, đạt được thử nghiệm kết hợp đa lĩnh vực thực sự.
• Máy điều khiển âm lượng chính xác cao: Máy điều khiển nước tế bào và lỗ chân lông có độ phân giải 1kPa và độ chính xác tuyệt đối là ± 1kPa; Máy điều khiển áp suất không khí lỗ chân lông có độ chính xác ± 1kPa và độ phân giải 0,1kPa.
• Hệ thống tải trục: Động lực tối đa 10kN, độ chính xác ± 0,1% F.S; phạm vi tốc độ 0,00001 ~ 10 mm/min, nhịp 100mm, với chức năng nhanh tiến / quay lại.
• Hệ thống điều khiển nhiệt độ: -5 °C ~ + 100 °C, độ chính xác ± 0,1 °C, có khả năng mô phỏng băng tan, nhiệt độ cao, nhiệt độ liên tục và các điều kiện nhiệt khác.
• Mô-đun chu kỳ làm khô và ướt: Hỗ trợ các chu kỳ sấy khô (tăng áp suất không khí / giảm áp suất nước) và ướt (giảm áp suất không khí / tăng áp suất nước),kết hợp với đường dẫn căng thẳng và kiểm soát nhiệt độ, phù hợp với địa kỹ thuật môi trường khí hậu.
• Khả năng đa đơn vị: Cho thấy khả năng kết nối nhiều tế bào áp suất song song để thử nghiệm đồng thời nhiều mẫu.

5Ứng dụng

• Kỹ thuật địa kỹ thuật môi trường: phản ứng cơ học của đất trong chu kỳ sấy khô và thay đổi nhiệt độ
• Biến đổi khí hậu và cơ sở hạ tầng: ảnh hưởng của chu kỳ mưa-bốc hơi trên sườn dốc, tầng dưới, vỏ bãi rác
• Nghiên cứu đông tan: hành vi của đất không bão hòa ở nhiệt độ dưới không (-5 °C)
• Vật liệu đệm kho chứa chất thải hạt nhân: Kích nối nhiệt thủy cơ (ví dụ: bentonit)
• Điều trị nền tảng ở các vùng nóng và ẩm: độ bền đất và biến dạng dưới nhiệt độ cao và độ ẩm cao
• Các đống năng lượng và máy bơm nhiệt mặt đất: ảnh hưởng của nhiệt độ đối với các tính chất cơ học của giao diện đống đất
• Giáo dục và nghiên cứu tiên tiến: giảng dạy và nghiên cứu cơ học đất liên kết đa lĩnh vực

6Ưu điểm

• Phạm vi nhiệt độ rộng: -5 °C ~ +100 °C, bao gồm cả kịch bản đông tan và nhiệt độ cao
• Thiết bị ba trục đất không bão hòa có nhiệt độ điều khiển hoàn toàn tự động: không cần can thiệp bằng tay cho đường nhiệt độ và đường hút
• Phòng áp suất hai buồng: được thiết kế đặc biệt cho các chu kỳ sấy khô, đo chính xác thay đổi thể tích
• Điều khiển độc lập bốn chiều: căng thẳng trục, áp suất tế bào, áp suất không khí lỗ chân lông, áp suất nước lỗ chân lông
• Các cảm biến và bộ điều khiển chính xác cao: độ chính xác áp suất ±1kPa, độ chính xác lực đẩy ±0,1% F.S
• Các mô-đun phần mềm giàu: bao gồm củng cố, căng thẳng ba trục, đường căng thẳng, lướt, chu kỳ khô-nước, kiểm soát nhiệt độ
• Khả năng đa đơn vị: hỗ trợ kết nối song song của nhiều tế bào áp suất để tăng hiệu quả thử nghiệm
• Đĩa gốm nhập khẩu: 500kPa giá trị không khí cao, hiệu suất ổn định

8. Những gì để chọn (hướng dẫn lựa chọn)

9. Dòng chảy quy trình

• Chuẩn bị mẫu→ Chuẩn bị mẫu đất không bão hòa Ø39.1mm × H80mm
• Lắp đặt đĩa gốm và mẫu→ Lắp đặt đĩa gốm không khí cao (đã bão hòa) và đặt vào pin áp suất hai buồng
• Thiết lập nhiệt độ→ Đặt nhiệt độ mục tiêu (ví dụ: -5°C hoặc +60°C); chờ nhiệt độ ổn định (chính xác ± 0,1°C)
• Sự cân bằng bão hòa và hút→ Áp dụng áp suất không khí lỗ chân lông và áp suất nước lỗ chân lông bằng cách sử dụng phương pháp chuyển đổi trục để đạt được mục tiêu hút ma trận
• Chu kỳ sấy khô (không cần thiết)→ Thực hiện sấy khô (tăng áp suất không khí / giảm áp suất nước) và làm ướt (giảm áp suất không khí / tăng áp suất nước) theo một trình tự được lập trình;ghi lại thay đổi khối lượng và hàm lượng nước
• Giai đoạn hợp nhất→ Áp dụng áp suất tế bào ròng; thay đổi âm lượng ghi lại
• Giai đoạn cắt hoặc đường căng thẳng→ Thực hiện cắt giảm căng thẳng liên tục hoặc đường căng thẳng tùy chỉnh (quản lý bốn chiều)
• Giai đoạn lướt (không cần thiết)→ Duy trì căng thẳng liên tục; ghi lại biến dạng bò
• Thu thập dữ liệu→ Ghi lại trong suốt: căng thẳng trục, căng thẳng phóng xạ, áp suất không khí lỗ chân lông, áp suất nước lỗ chân lông, thay đổi khối lượng, nhiệt độ, dịch chuyển, lực trục
• Sau chế biến→ Phần mềm tạo ra đường cong căng thẳng, đường sơ đồ đường hút, đường cong hiệu ứng chu kỳ sấy ướt, đường cong ảnh hưởng nhiệt độ, v.v.
• Mở rộng nhiều đơn vị (nếu có)→ Nếu sử dụng một hệ thống đa đơn vị, thực hiện các thử nghiệm song song hoặc so sánh trên nhiều mẫu cùng một lúc
