Thiết bị cắt trực tiếp được kiểm soát nhiệt độ

Mô tả sản phẩm

Dòng thiết bị cắt trực tiếp được kiểm soát nhiệt độ

Người mẫuBTU-DDS-1FT / DDS-3FT / TRA-15FT

Sự miêu tả

Dòng sản phẩm này bao gồm ba thiết bị cắt trực tiếp được kiểm soát nhiệt độ để thử nghiệm khả năng cắt đất trong các điều kiện nhiệt độ khác nhau, đặc biệt đối với nhiệt độ thông thường, đất đóng băng và thử nghiệm độ bền dư. Các mô hình là:

• BTU-DDS-1FT: Thiết bị cắt trực tiếp được điều khiển nhiệt độ hoàn toàn tự động (thiết bị đơn, 0~90 oC)
• BTU-DDS-3FT: Thiết bị cắt trực tiếp đất đóng băng hoàn toàn tự động (đơn vị, -20~90 oC)

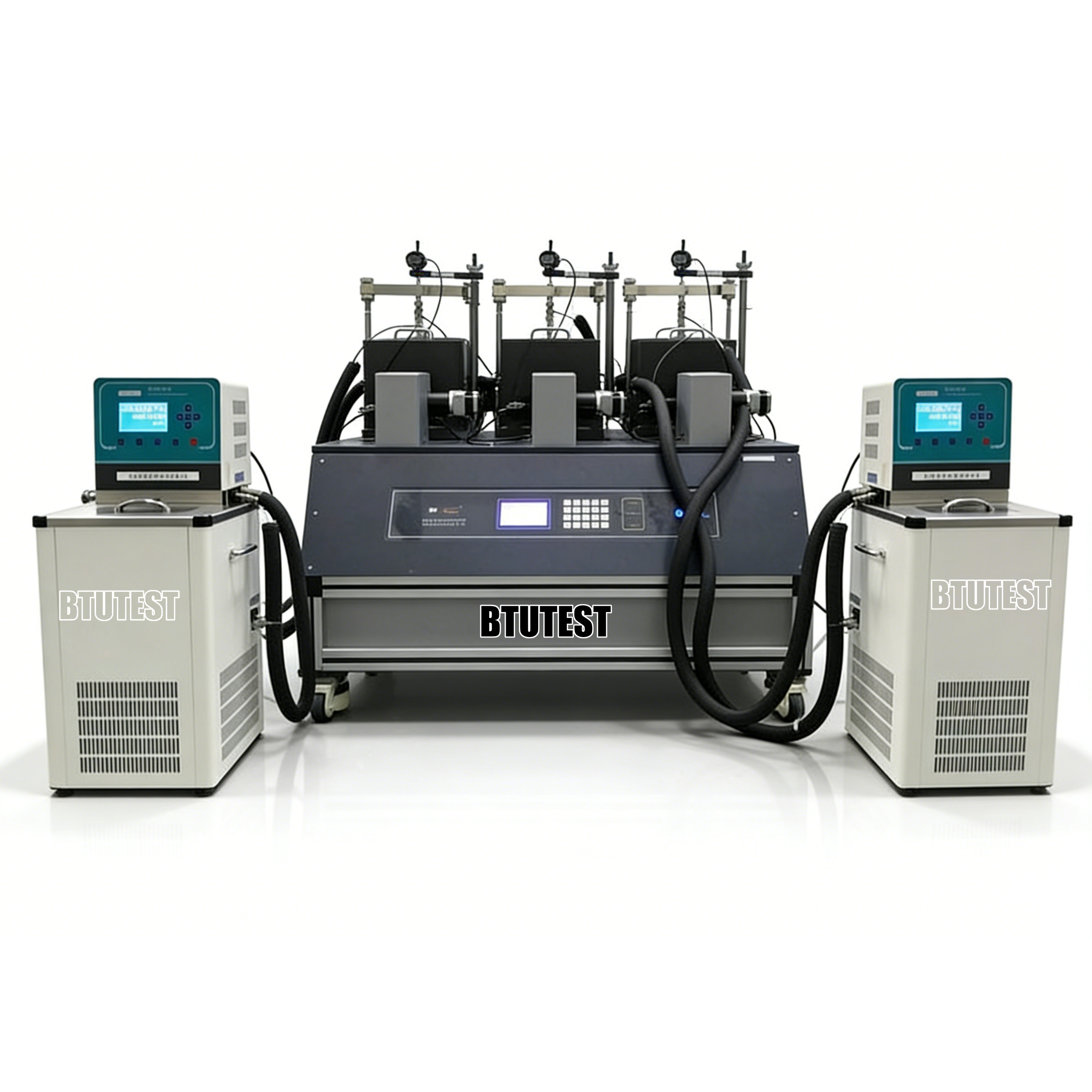

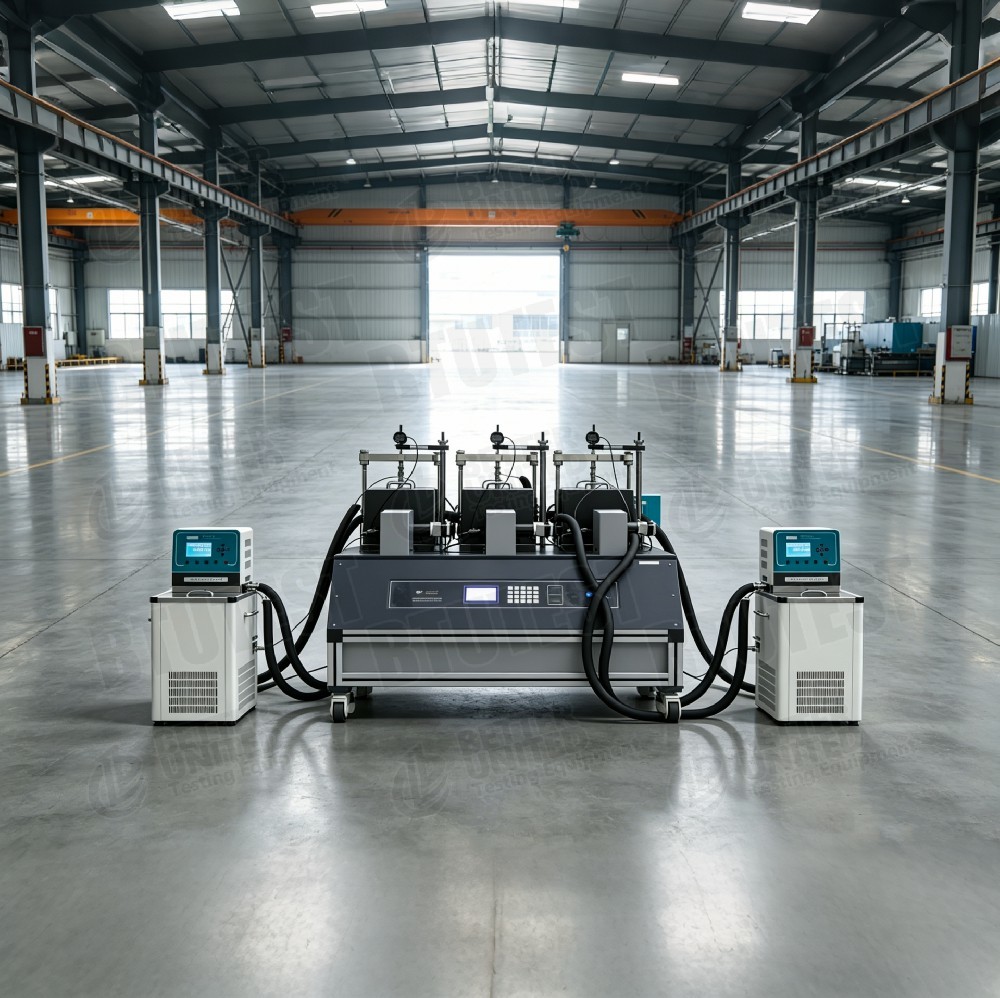

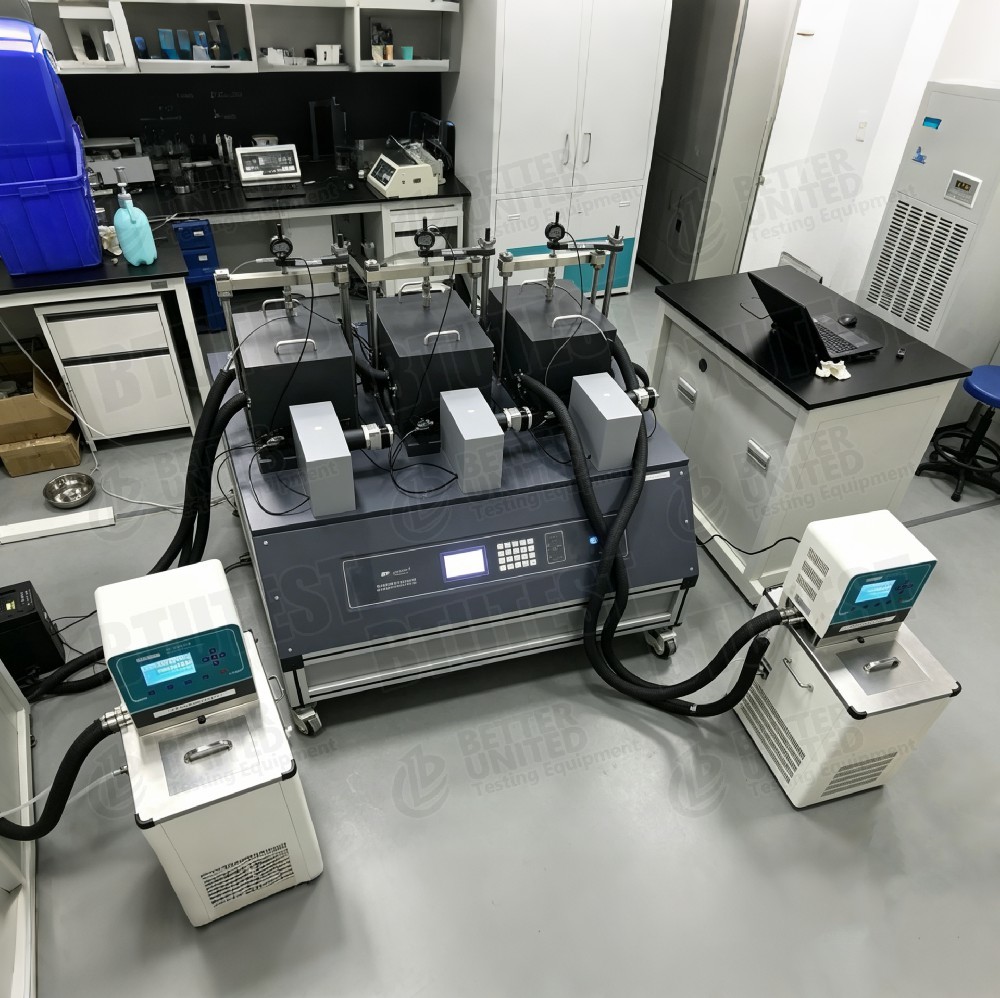

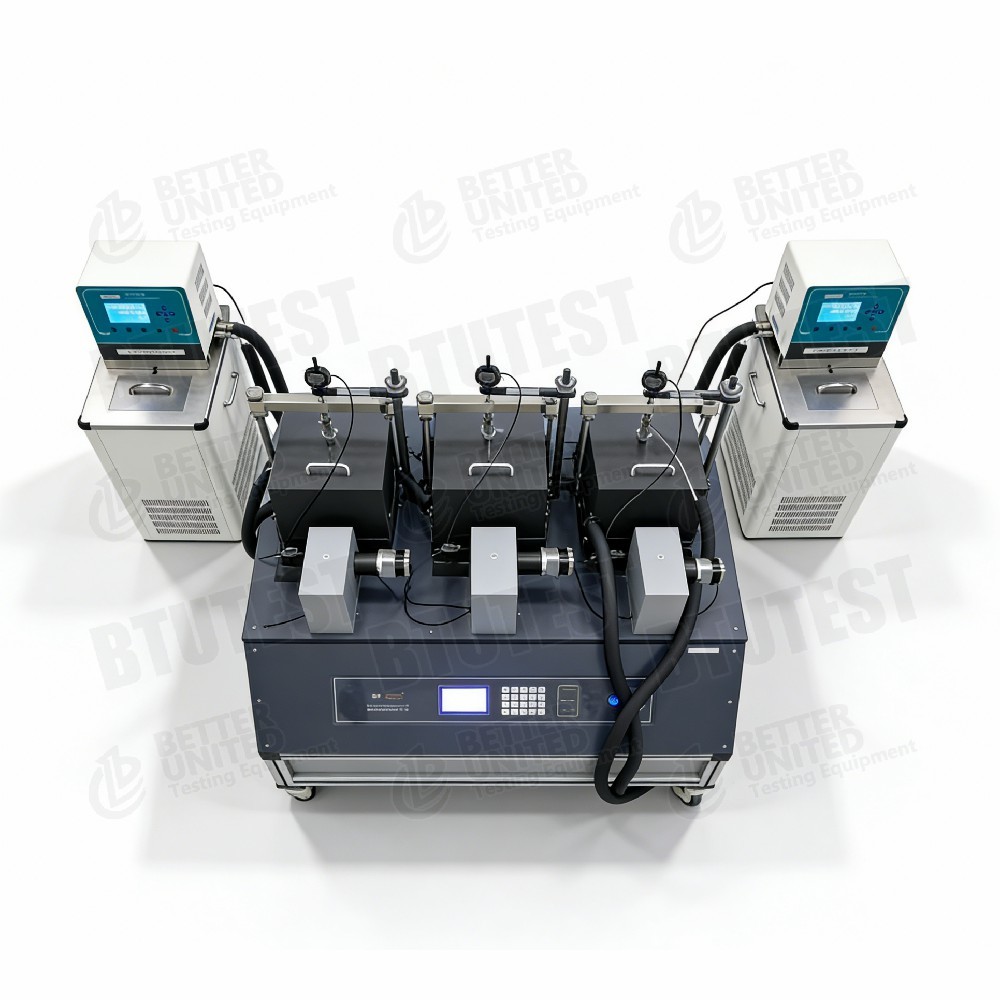

• BTU-TRA-15FT: Thiết bị cắt trực tiếp dư ba bộ phận hoàn toàn tự động được kiểm soát nhiệt độ (ba bình kiểm soát nhiệt độ độc lập, 0~90 oC)

Các tính năng chung:

• Kích thước mẫu: Φ61,8 mm × H20 mm (vòng cắt tiêu chuẩn)
• Tốc độ cắt: 0,00001‑6 mm/phút
• Ứng suất bình thường tối đa: 1,6 MPa (cả ba model)
• Ứng suất cắt tối đa: 1,6 MPa (DDS-1FT và TRA-15FT); DDS-3FT: 10 MPa
• Độ chính xác thu nhận: ± 0,1% FS
• Chế độ tải: điều khiển vòng kín servo; hướng ngang có thể được kiểm soát căng thẳng hoặc kiểm soát căng thẳng
• Màn hình: 240×128 LCD + bàn phím màng (số chữ số bàn phím thay đổi)
• Các mô-đun thử nghiệm: cố kết tiêu chuẩn (tải bước), cắt trực tiếp, cắt theo chu kỳ, cắt trực tiếp lưu biến

Tiêu chuẩn kiểm tra (Quốc tế)

• ASTM D3080(Thử cắt trực tiếp)
• ASTM D7329(Thí nghiệm cắt trực tiếp đất đóng băng)
• ASTM D7608(Xác định cường độ dư bằng lực cắt tịnh tiến)
• ASTM D5321(Cắt giao diện – nguyên tắc tương tự)
• ISO 17892‑10(Thử cắt trực tiếp)
• BS 1377‑7(Thử cắt trực tiếp)
• Đối với các thử nghiệm được kiểm soát nhiệt độ,ASTM D6519(tính chất nhiệt của đất) cũng có thể có liên quan.

Khả năng ứng suất cắt cao 10 MPa của DDS-3FT phù hợp với đất đóng băng hoặc vật liệu có độ bền cao.

Đặc điểm kỹ thuật

Chi tiết

• Đơn vị so với ba đơn vị– DDS-1FT/3FT là một đơn vị (mỗi lần một mẫu); TRA-15FT có ba đơn vị, cho phép cắt đồng thời ba mẫu, nâng cao hiệu quả đáng kể.
• Ứng suất cắt cao (DDS-3FT)– Ứng suất cắt tối đa 10 MPa, phù hợp với đất đóng băng, băng và các vật liệu có độ bền cao (đất thông thường ≤1,6 MPa).
• Sự khác biệt kiểm soát nhiệt độ–
  • DDS-1FT: 0~90 oC, thích hợp cho các thử nghiệm nhiệt độ cao thông thường (ví dụ: nhựa đường, bình chứa nhiệt) và điều kiện môi trường xung quanh.
  • DDS-3FT: -20~90 oC, bao phủ đất đóng băng (dưới 0) đến nhiệt độ cao, thích hợp cho nghiên cứu theo mùa và băng vĩnh cửu.
  • TRA-15FT: ba bình được điều khiển độc lập, mỗi bình 0~90oC, cho phép kiểm tra đồng thời ở các nhiệt độ khác nhau, độ chính xác ±0,1oC.
• Điều khiển vòng kín servo– Cả tải thông thường và tải ngang đều sử dụng động cơ servo, cho phép kiểm soát ứng suất hoặc đường biến dạng chính xác và hỗ trợ các thử nghiệm theo chu kỳ và lưu biến.
• Cắt trực tiếp dư– Tên TRA-15FT bao gồm “dư lượng”, có khả năng đạt được cường độ dư thông qua lực cắt chuyển động qua lại (mô-đun phần mềm xác nhận).
• Cấu hình cảm biến– Mỗi thiết bị bao gồm 2 cảm biến tải trọng (bình thường và nằm ngang) và 1 cảm biến chuyển vị (chuyển vị ngang; chuyển vị dọc cũng có thể được đo nhưng không được liệt kê). Tổng cộng cho TRA-15FT: 6 cảm biến tải trọng + 3 cảm biến dịch chuyển.
• Màn hình và bàn phím– TRA-15FT có bàn phím màng 20 phím và đèn chỉ báo LED 3 kênh để theo dõi nhiều mẫu vật.
• mô-đun thử nghiệm– Tất cả đều hỗ trợ cố kết tiêu chuẩn (tải bước), cắt trực tiếp, cắt theo chu kỳ và cắt trực tiếp lưu biến.

Ứng dụng

• BTU-DDS-1FT– Lực cắt trực tiếp được kiểm soát nhiệt độ nói chung, ví dụ như hỗn hợp nhựa đường, đất chứa nhiệt, nền đường có nhiệt độ cao, xử lý chất thải hạt nhân.
• BTU-DDS-3FT– Kỹ thuật đất đóng băng (Đường sắt Thanh Hải-Tây Tạng, các dự án Bắc Cực), nền đất đóng băng theo mùa, nghiên cứu giao diện đất băng.
• BTU-TRA-15FT– Kiểm tra cường độ dư hiệu quả cao (ví dụ, đất vùng trượt); kiểm tra độ bền dư đồng thời ở nhiệt độ khác nhau hoặc so sánh các vật liệu khác nhau.
• Cắt theo chu kỳ– Mô phỏng sự suy giảm cường độ dưới tác dụng của động đất hoặc sóng.
• Cắt trực tiếp lưu biến– Hiện tượng rão khi chịu tải dài hạn.
• Giảng dạy và nghiên cứu– Phòng thí nghiệm cơ học đất nghiên cứu ảnh hưởng của nhiệt độ.

Thuận lợi

• Phạm vi nhiệt độ rộng– -20~90 oC (DDS-3FT) hoặc 0~90 oC (loại khác), đáp ứng nhu cầu đất đông lạnh và nhiệt độ cao.
• Ứng suất cắt cao (DDS-3FT)– 10 MPa có khả năng kiểm tra đất đóng băng, băng, đất sét cứng hoặc thậm chí là đá mềm.
• Ba bình kiểm soát nhiệt độ độc lập (TRA-15FT)– Ba điểm nhiệt độ trong một thử nghiệm, hiệu suất tăng gấp ba lần; mỗi tàu được điều khiển độc lập (± 0,1oC).
• Điều khiển vòng kín servo– Kiểm soát đường ứng suất/biến dạng chính xác, hỗ trợ kiểm tra theo chu kỳ và lưu biến.
• Nhiều mô-đun thử nghiệm– Cố kết, cắt trực tiếp, cắt tuần hoàn, lưu biến trong một hệ thống.
• Độ chính xác thu được cao– ±0,1% FS, dữ liệu đáng tin cậy.
• Khả năng sức mạnh còn lại– TRA-15FT phù hợp cho việc kiểm tra cường độ dư theo mẻ.
• Xóa giao diện vận hành– Bàn phím LCD + màng, có đèn LED báo trạng thái (TRA-15FT).

Chọn gì

Chọn mô hình dựa trên yêu cầu thử nghiệm:

Lưu ý: Ba bình của TRA-15FT được kiểm soát nhiệt độ độc lập, cho phép nhiệt độ khác nhau trên mỗi mẫu – lý tưởng cho các nghiên cứu so sánh. Để kiểm tra độ bền dư, hãy xác nhận rằng phần mềm có bao gồm mô-đun cắt chuyển động tịnh tiến.

Luồng quy trình

Ví dụ:Thí nghiệm cắt nhanh đất đóng băng (nhiệt độ dưới 0) sử dụng thiết bị cắt trực tiếp đất đóng băng hoàn toàn tự động (BTU-DDS-3FT)

• Chuẩn bị mẫu
  • Cắt đất đông lạnh nguyên dạng hoặc chuẩn bị mẫu đất đông lạnh đã đúc lại bằng vòng cắt Ø61,8×20 mm, giữ mẫu ở nhiệt độ dưới 0.
  • Đo hàm lượng nước ban đầu, mật độ và nhiệt độ.

• Lắp đặt mẫu
  • Nhanh chóng đặt mẫu vào hộp cắt (tránh rã đông), lắp đá xốp và tấm tải.
  • Đặt hộp cắt bên trong buồng kiểm soát nhiệt độ, nối các thanh tải thường và thanh tải ngang.
  • Cài đặt cảm biến dịch chuyển và cảm biến tải trọng.

• Đặt nhiệt độ
  • Đặt nhiệt độ mục tiêu (ví dụ: -15 oC) trong phần mềm, khởi động hệ thống kiểm soát nhiệt độ và đợi nhiệt độ mẫu thử ổn định (thường là 1‑2 giờ tùy thuộc vào kích cỡ).

• Áp dụng căng thẳng bình thường
  • Áp dụng ứng suất bình thường mục tiêu (ví dụ: 200 kPa) thông qua hệ thống tải phụ.
  • Ghi lại chuyển vị bình thường (biến dạng cố kết của đất đóng băng nhỏ) cho đến khi ổn định.

• Đặt thông số cắt
  • Chọn “mô-đun cắt nhanh” hoặc “mô-đun cắt tiêu chuẩn”.
  • Đặt tốc độ cắt (ví dụ: 1 mm/phút – đất đóng băng thường bị cắt ở tốc độ tương đối cao hơn).
  • Đặt giới hạn dịch chuyển cắt (ví dụ: 6 mm).
  • Chọn chế độ điều khiển: kiểm soát căng thẳng (chung) hoặc kiểm soát căng thẳng.

• Bắt đầu cắt
  • Khởi động mô tơ servo ngang để di chuyển hộp cắt.
  • Phần mềm ghi lại lực cắt ngang, chuyển vị ngang, chuyển vị bình thường, nhiệt độ và thời gian theo thời gian thực.
  • Vẽ đường cong ứng suất cắt và chuyển vị.

• Điều kiện dừng
  • Tự động dừng khi đạt đến độ dịch chuyển đặt trước hoặc sau khi giảm ứng suất tối đa rõ ràng.

• Tháo gỡ và làm sạch
  • Dừng kiểm soát nhiệt độ, cho phép nhiệt độ trở lại gần môi trường xung quanh, dỡ bỏ lực bình thường và lấy mẫu ra.
  • Làm sạch hộp cắt, cẩn thận về sự ngưng tụ.

• Xử lý dữ liệu
  • Phần mềm tính toán ứng suất cắt cực đại (hoặc ứng suất cắt dư).
  • Đối với các thử nghiệm ở các ứng suất bình thường khác nhau, hãy vẽ đường bao Mohr-Coulomb để thu được độ dính c của đất đông đặc và góc ma sát φ.
  • Tạo báo cáo thử nghiệm.

Đối với TRA-15FT (ba chiếc):

• Ba mẫu có thể được lắp đặt đồng thời, mỗi bình được đặt độc lập ở nhiệt độ khác nhau (ví dụ: -5oC, 0oC, +5oC).
• Phần mềm có thể kiểm soát thời điểm bắt đầu cắt cho từng hộp cắt một cách độc lập (hoặc đồng thời).
• Sau khi kiểm tra, tự động tạo ra sự so sánh các thông số cường độ ở ba mức nhiệt độ.
• Lý tưởng để nghiên cứu ảnh hưởng của nhiệt độ đến độ bền dư.

Bản tóm tắt:Dòng sản phẩm này cung cấp các thiết bị cắt trực tiếp được kiểm soát nhiệt độ một đơn vị và ba đơn vị bao gồm các phạm vi nhiệt độ từ 0~90oC và -20~90oC. DDS-1FT là hệ thống cắt trực tiếp được kiểm soát nhiệt độ chung; DDS-3FT chuyên dùng cho đất đóng băng với khả năng chịu ứng suất cắt cao 10 MPa; TRA-15FT là hệ thống được kiểm soát nhiệt độ độc lập gồm ba thiết bị phù hợp để kiểm tra độ bền dư hiệu quả và nghiên cứu so sánh đa nhiệt độ. Việc lựa chọn phải dựa trên phạm vi nhiệt độ yêu cầu, nhu cầu về lực cắt cao, lượng mẫu và yêu cầu kiểm tra độ bền dư.
