Thiết bị cắt trực tiếp dư tự động

Mô tả sản phẩm

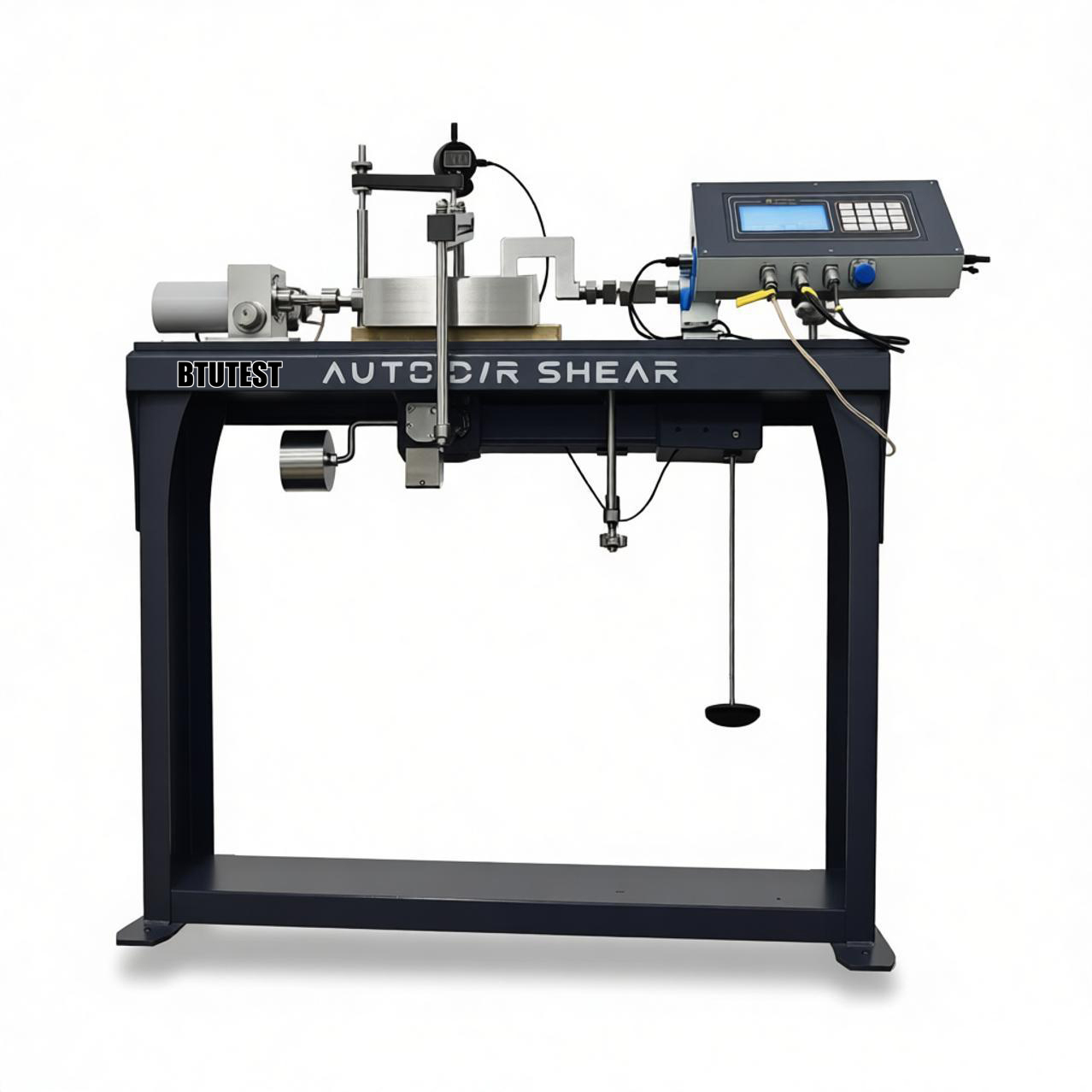

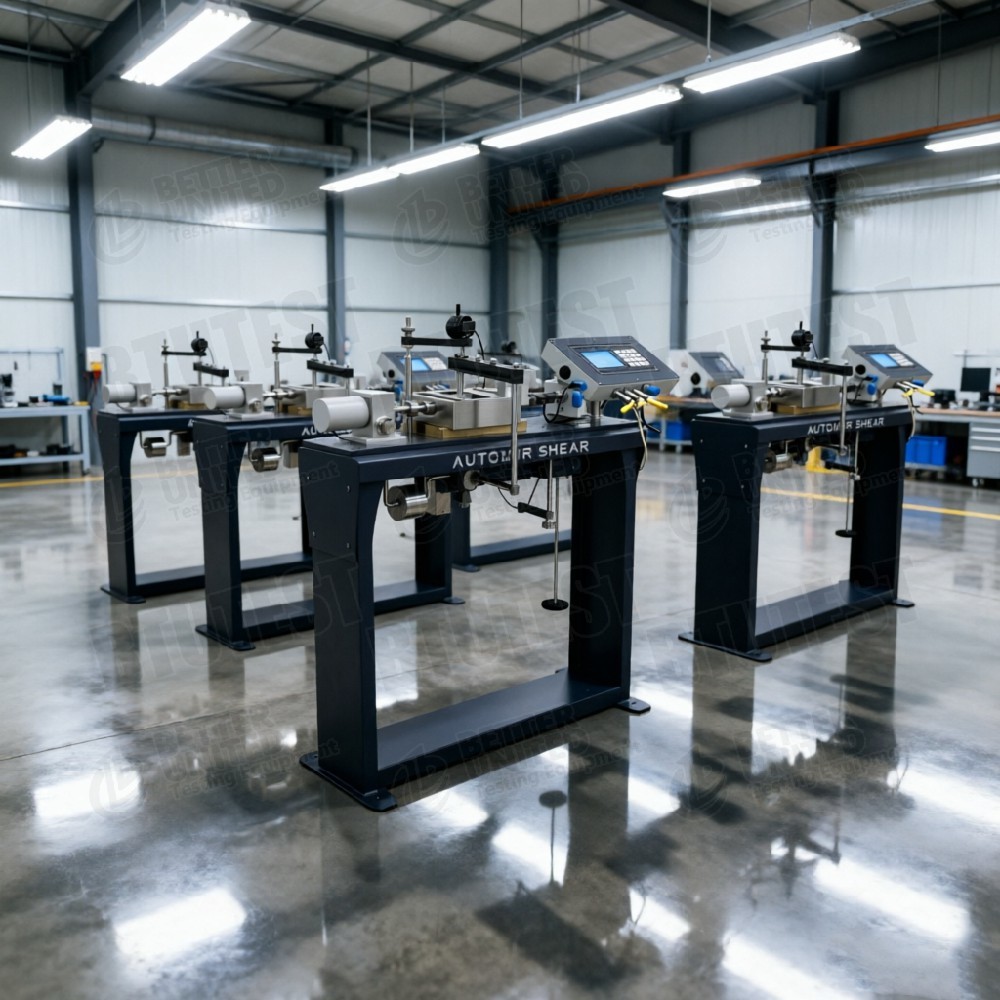

Máy cắt trực tiếp hoàn toàn tự độngBTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

Mô tả

Dòng này bao gồm:Máy cắt trực tiếp dư thừa hoàn toàn tự độngsử dụng một hệ thống điều khiển được điều khiển bởi vi xử lý và đầu vào lệnh bàn phím. Những lợi thế bao gồm khả năng tạm dừng và thiết lập lại tốc độ thử nghiệm, điều khiển máy tính thông qua giao diện USB 3.0,tốc độ và chức năng có thể lập trình bởi người vận hành, và một hệ thống tự kiểm tra. Việc quay lại chức năng vị trí ban đầu nhanh chóng cung cấp một cách thuận tiện để đặt lại hộp cắt khi bắt đầu một thử nghiệm mới hoặc tiếp tục một thử nghiệm cắt dư thừa.

Các mô hình bao gồm:

• BTU- DDS-10: Máy cắt trực tiếp tiêu chuẩn Anh (đánh đòn)
• BTU- DDS-5: Thiết bị cắt trực tiếp tiêu chuẩn Mỹ (đánh đòn)
• BTU- DDS-5F: Máy cắt trực tiếp dư thừa hoàn toàn tự động (5 kN)
• BTU-DDS-10F: Máy cắt trực tiếp hoàn toàn tự động (5 kN; bảng cho thấy 5 kN nhưng mô hình đề nghị 10 kN  Kiểm tra với nhà sản xuất)

Chức năng chính:

• Củng cố tiêu chuẩn, cắt chuẩn, cắt nhanh, cắt chu kỳ, cắt trực tiếp rheological
• Mô-đun thử nghiệm ma sát giao diện tùy chọn và mô-đun điều khiển nhiệt độ

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• Tiêu chuẩn Anh (BTU-DDS-10): Phù hợp vớiBS 1377
• Tiêu chuẩn Mỹ (BTU-DDS-5): Phù hợp vớiASTM D3080
• Các mô hình dư thừa hoàn toàn tự động (DDS-5F / 10F): Có thể đáp ứng cả tiêu chuẩn Anh và Mỹ cũng như tiêu chuẩn thử nghiệm sức mạnh dư thừa nhưĐơn vị:,Đơn vị ASTM D6467(chứng minh với nhà sản xuất).

Các tiêu chuẩn liên quan khác:

• ISO 17892-10(Xét nghiệm cắt trực tiếp)
• AASHTO T-236
• EN 1997-2(Eurocode 7)

Thông số kỹ thuật

Lưu ý: Mặc dù tên mô hình BTU-DDS-10F bao gồm 10F, bảng vẫn liệt kê lực bình thường và lực cắt ngang là 5 kN đây có thể là một lỗi đánh máy;kiểm tra với nhà sản xuất về các thông số kỹ thuật thực tế.

Chi tiết

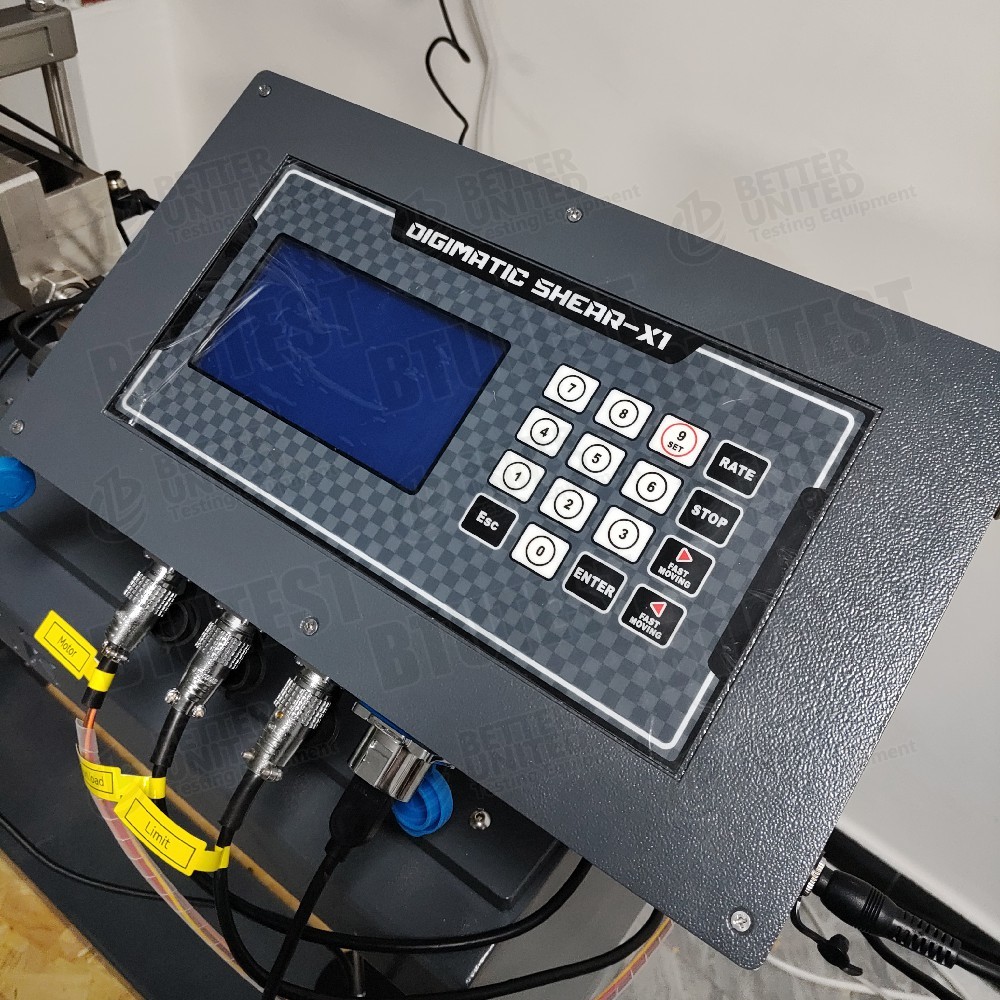

• Hệ thống điều khiển vi xử lý¢ Tốc độ thử nghiệm có thể lập trình, tạm dừng, thiết lập lại; Liên lạc USB 3.0 với máy tính.
• Quay nhanh về vị trí ban đầu- Tự động đưa hộp cắt trở lại vị trí ban đầu sau khi thử nghiệm hoặc trong quá trình cắt dư thừa, cải thiện sự tiện lợi.
• Khả năng tương thích hai tiêu chuẩnTiêu chuẩn Anh (DDS-10) sử dụng mẫu vuông (60×60 hoặc 100×100 mm); Tiêu chuẩn Mỹ (DDS-5) sử dụng mẫu tròn (Φ61.8×20 mm).
• Các mô hình dư thừa hoàn toàn tự động (DDS-5F/10F) Servo tải vòng kín, tự động cắt trượt để kiểm tra sức mạnh dư thừa.
• Nạp đòn bẩy (DDS-10/5)️ Đặt trọng lượng truyền thống, đơn giản và đáng tin cậy, nhưng đòi hỏi thay đổi trọng lượng bằng tay.
• Phạm vi tốc độ cắt rộng¥ 0,00001 ¥ 9,99999 mm/min, bao gồm cắt chậm đến nhanh.
• Di chuyển cắt lớn️ Tối đa 25 mm, lớn hơn nhiều so với cắt trực tiếp thông thường (6-8 mm), phù hợp với thử nghiệm sức mạnh còn lại đòi hỏi dịch chuyển lớn.
• Các mô-đun tùy chọn- Ứng độ ma sát giao diện (cấu trúc đất, địa tổng hợp) và kiểm soát nhiệt độ (phạm vi phải được xác nhận).
• Các mô-đun phần mềm️ Củng cố tiêu chuẩn, cắt chuẩn, cắt nhanh, cắt chu kỳ, cắt trực tiếp rheological, vv.

Ứng dụng

• Kiểm tra độ bền dưĐịnh đo độ bền cắt còn lại (cr, φr) của đất vùng trượt, lỗ hổng, v.v., dưới độ dịch chuyển lớn.
• Các thử nghiệm cắt trực tiếp thông thường️ Cắt nhanh, cắt hợp nhất, cắt chậm để có được sức mạnh cao nhất.
• Cắt chu kỳ- Mô phỏng sự suy giảm sức mạnh dưới động đất hoặc tải sóng.
• Đá cắt trực tiếp Rheological- Nghiên cứu hành vi lướt dài hạn của đất.
• Sự ma sát giao diện- Với mô-đun tùy chọn, thử đất bê tông, đất geomembrane, vv, góc ma sát giao diện.
• Các thử nghiệm kiểm soát nhiệt độVới mô-đun nhiệt độ tùy chọn, nghiên cứu ảnh hưởng của nhiệt độ đối với độ bền cắt.
• Tuân thủ các tiêu chuẩn quốc tế- Phù hợp với BS 1377 và ASTM D3080, phù hợp cho các dự án trong nước và quốc tế.

Ưu điểm

• Tuân thủ nhiều tiêu chuẩn- Các mô hình tiêu chuẩn Anh và Mỹ chuyên dụng, cộng với các mô hình dư thừa hoàn toàn tự động chung.
• Chuyển dịch cắt lớn (25 mm)️ Thích hợp hơn cho thử nghiệm sức mạnh dư thừa so với cắt trực tiếp thông thường (6-8 mm).
• Máy trục hoàn toàn tự động (F model)️ Tự động cắt ngang không cần can thiệp bằng tay, kiểm soát đường căng thẳng / căng thẳng chính xác.
• Phạm vi tốc độ cắt rộng¥ 0,00001 ¥ 9,99999 mm/min không bước, từ bò đến cắt nhanh.
• Giao diện USB 3.0- Chuyển dữ liệu tốc độ cao, khả năng điều khiển từ xa.
• Chức năng trả lại nhanhCải thiện hiệu quả, đặc biệt là cho việc cắt tóc dư thừa nhiều giai đoạn.
• Phần mềm mô-đun- Các mô-đun củng cố, cắt, chu kỳ, rheological có thể được kết hợp khi cần thiết.
• Khả năng mở rộng️ Các mô-đun kiểm soát nhiệt độ và ma sát giao diện tùy chọn.

Chọn gì?

Chọn mô hình dựa trên các yêu cầu thử nghiệm:

Lưu ý: Sự khác biệt chính giữa DDS-5F và DDS-10F có thể là kích thước mẫu vật (DDS-5F cho mẫu vật tròn của Mỹ, DDS-10F cho mẫu vật vuông của Anh),nhưng bảng không rõ ràng ️ xác nhận với nhà sản xuất.

Dòng quy trình

Ví dụ:Kiểm tra sức mạnh dư thừa trên đất sét bão hòa (cắt ngang nhau) bằng cách sử dụng thiết bị cắt trực tiếp dư thừa hoàn toàn tự động (BTU- DDS-5F)

• Chuẩn bị mẫu
  • Cắt mẫu đất sét không bị xáo trộn hoặc tái tạo bằng cách sử dụng vòng cắt Φ61.8 × 20 mm; bão hòa.
  • Đo hàm lượng và mật độ nước ban đầu.

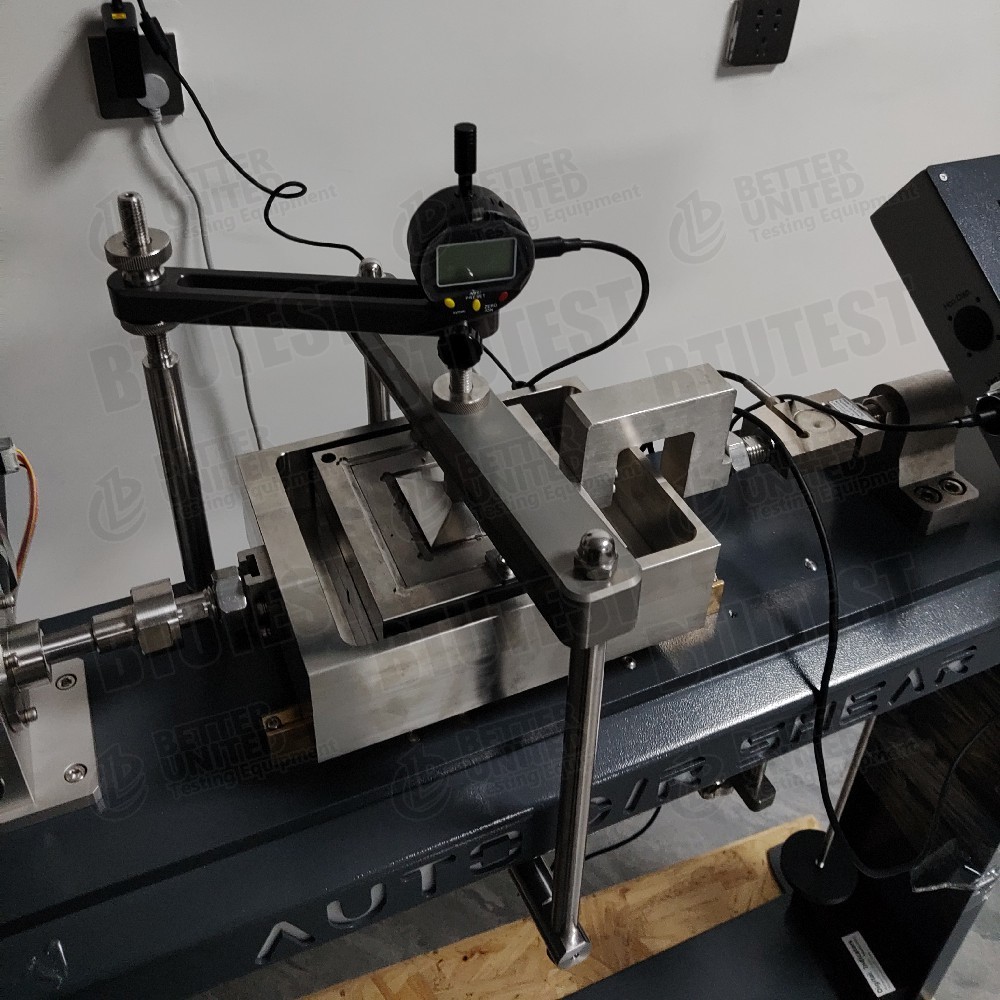

• Thiết lập mẫu vật
  • Đặt mẫu vào hộp cắt dưới, lắp đặt hộp trên, đá xốp và tấm tải.
  • Đặt hộp cắt vào khung tải cắt trực tiếp, kết nối các thanh tải bình thường và ngang.
  • Cài đặt các cảm biến dịch chuyển (phẳng và dọc).

• Áp lực bình thường
  • Áp dụng căng thẳng bình thường mục tiêu (ví dụ: 100 kPa) thông qua hệ thống servo-cắt kín.
  • Ghi lại dịch chuyển bình thường cho đến khi củng cố ổn định (trạng thái thoát nước).

• Đặt các thông số cắt
  • Chọn “module cắt dư” hoặc “module cắt tương ứng”.
  • Đặt tốc độ cắt (ví dụ: 0,5 mm/min).
  • Đặt giới hạn dịch chuyển cắt trước (ví dụ: 10 mm).
  • Đặt giới hạn dịch chuyển cắt ngược (ví dụ: 10 mm) và số chu kỳ (ví dụ: 5).
  • Chọn chế độ điều khiển: kiểm soát căng thẳng (thông thường).

• Bắt đầu cắt ngang
  • Hệ thống servo ngang đẩy hộp cắt ra phía trước; sau khi đạt đến giới hạn phía trước, nó tự động đảo ngược.
  • Phần mềm ghi lại lực cắt, dịch chuyển và thời gian cho mỗi nửa chu kỳ trong thời gian thực.
  • Biểu đồ đường cong dịch chuyển căng thẳng cắt (nhiều chu kỳ).

• Điều kiện dừng
  • Tự động dừng lại khi số lượng chu kỳ đã được đặt trước được hoàn thành hoặc lực cắt giảm ổn định (được đạt đến sức mạnh dư thừa).

• Phân tích và làm sạch
  • Thả lực bình thường, lấy mẫu, làm sạch hộp cắt.

• Xử lý dữ liệu
  • Phần mềm tự động xác định căng thẳng cắt đỉnh (chu kỳ đầu tiên) và căng thẳng cắt ổn định (rác) cho mỗi nửa chu kỳ.
  • Đối với các thử nghiệm ở các căng thẳng bình thường khác nhau, vẽ đường viền lực dư để tính cr và φr.
  • Tạo báo cáo thử nghiệm.

Đối với các mô hình tải đòn bẩy (DDS-10/5): Áp lực bình thường được áp dụng bằng tay bằng cách sử dụng trọng lượng; trong quá trình cắt tóc, cần ghi chép bằng tay hoặc một máy ghi dữ liệu bên ngoài.

Tóm lại:Dòng này cung cấp các thiết bị cắt trực tiếp với tay cầm tay British Standard (mẫu hình vuông), American Standard (mẫu hình tròn),cũng như các thiết bị cắt trực tiếp còn lại vòng kín hoàn toàn tự động (5F/10F)Các mô hình hoàn toàn tự động hỗ trợ cắt ngang lớn để kiểm tra sức mạnh dư thừa.Tất cả các mô hình có thể được trang bị tùy chọn với các mô-đun kiểm soát ma sát và nhiệt độ giao diện, và có các mô-đun thử nghiệm phần mềm phong phú. Sự lựa chọn nên dựa trên hình dạng mẫu, tuân thủ các tiêu chuẩn cụ thể, nhu cầu kiểm tra cắt dư thừa hoàn toàn tự động,và liệu có cần lực cắt cao hơn (10 kN).
