Hệ thống ba trục đất đá tự động

Mô tả sản phẩm

Mô hìnhBTU- TTS-20 Thiết bị ba trục hoàn toàn tự động

Mô tả

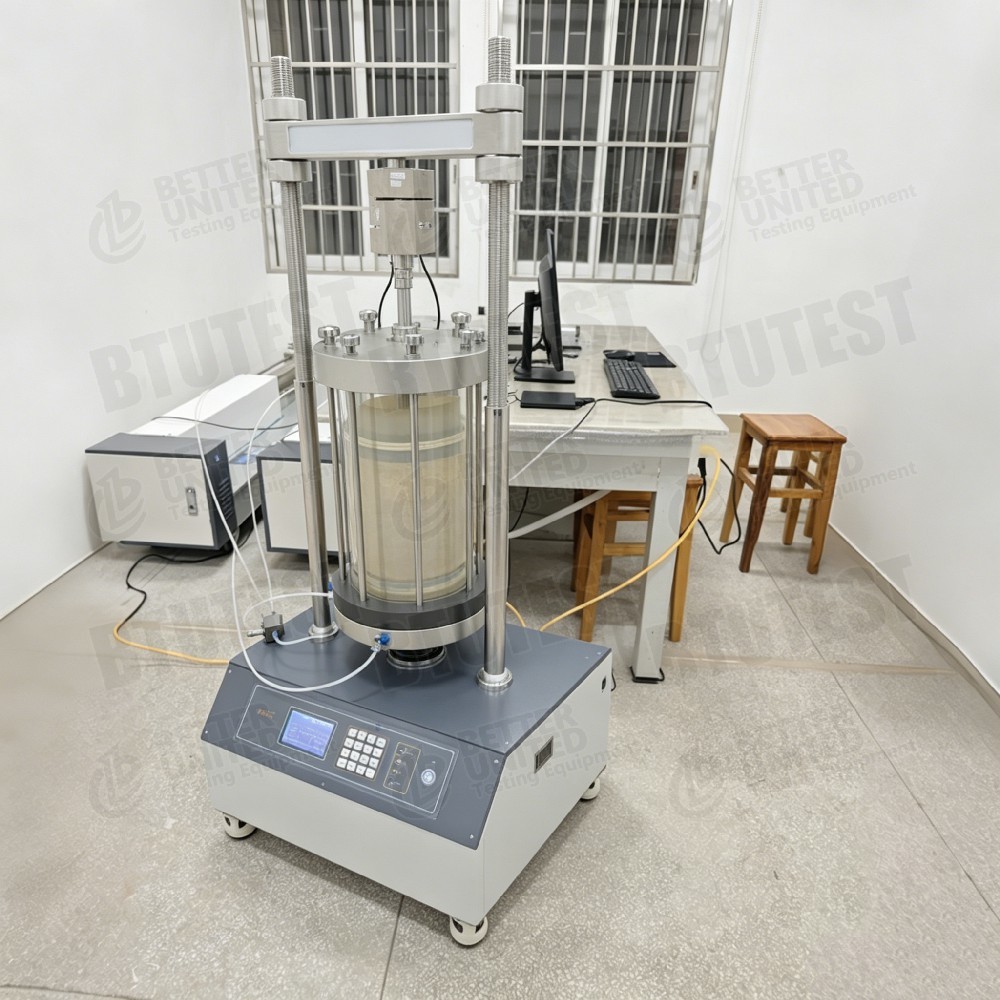

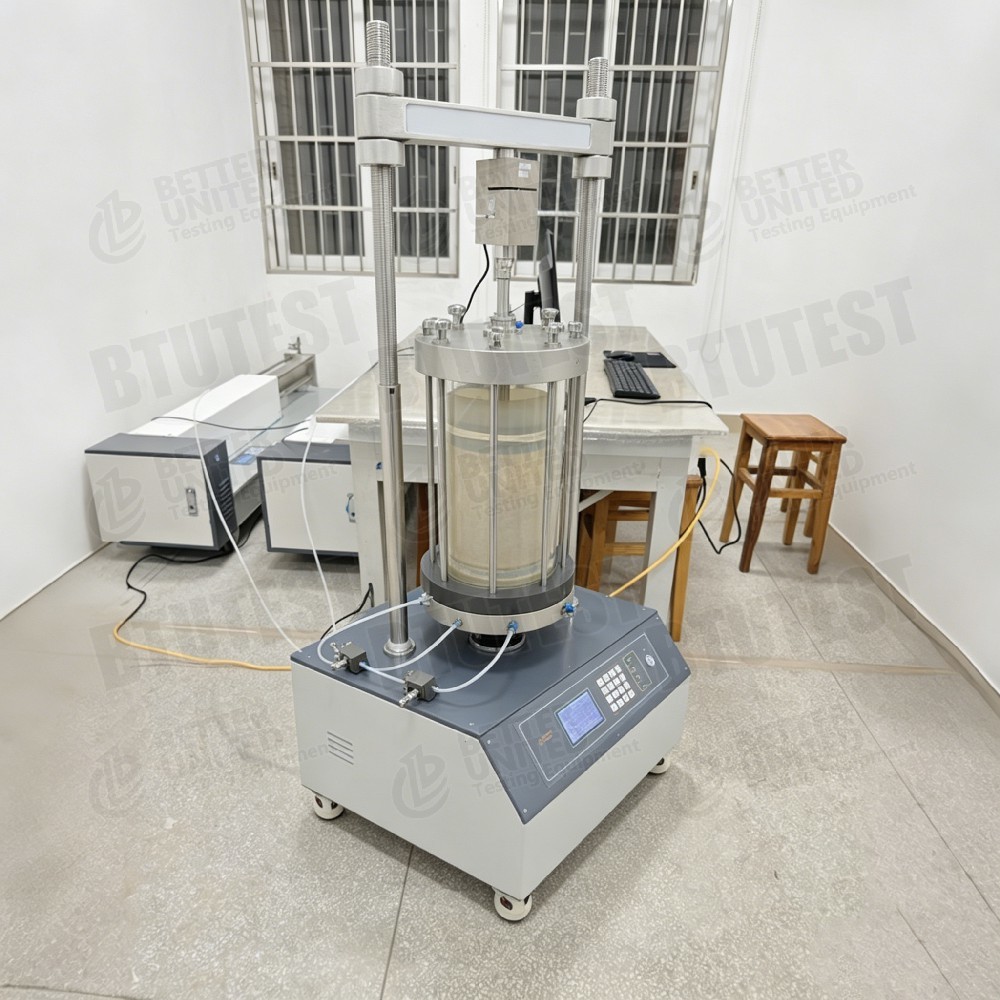

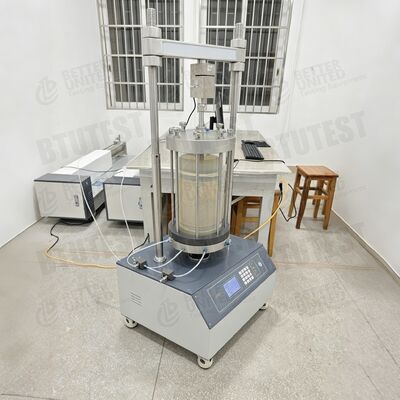

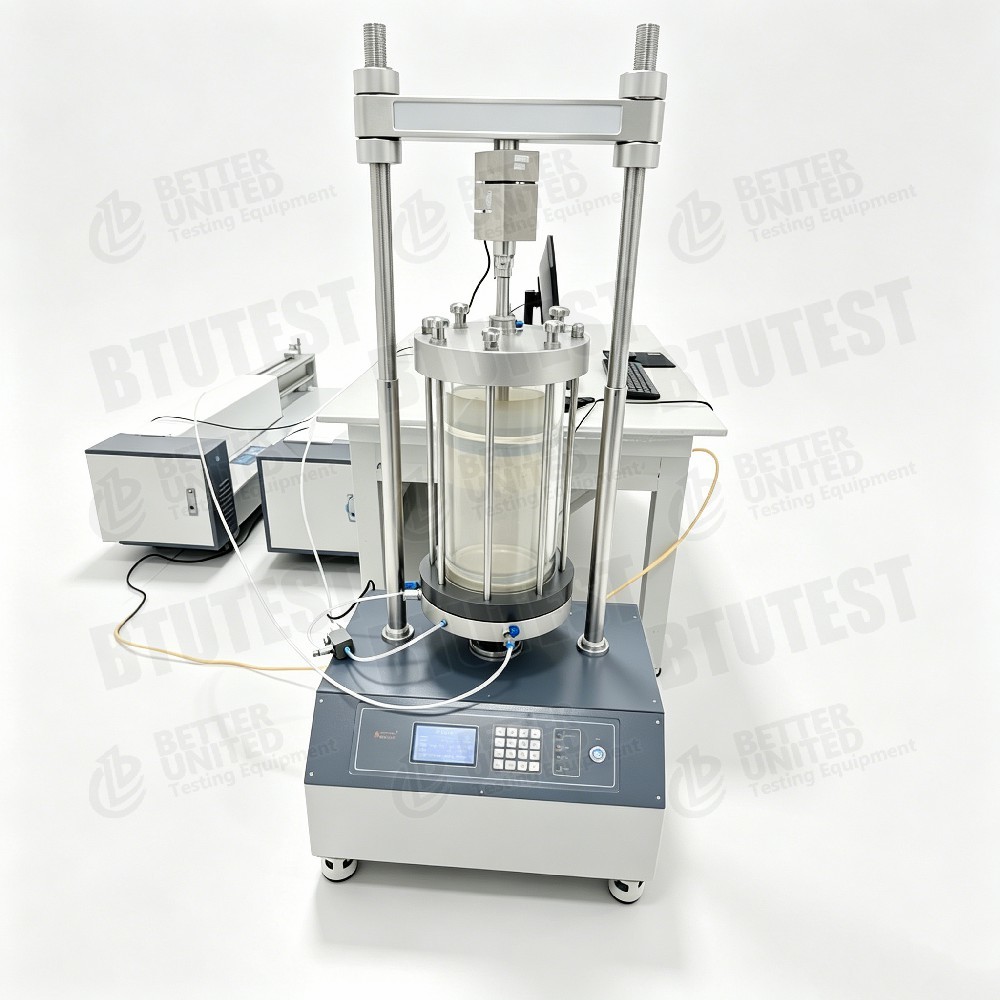

Thiết bị này làHệ thống thử nghiệm ba trục đá/đất hoàn toàn tự động, mô hìnhBTU- TTS-20, được thiết kế cho các mẫu có kích thước lớn (Ø200 mm × H400 mm).
Các thành phần và đặc điểm chính:

• Khung tải hai cột- Vít được điều khiển bởi động cơ servo, lực trục tối đa 200 kN, tốc độ tải 0,00001 ~ 9,99999 mm/min (sự điều chỉnh không bước).và các chỉ báo trạng thái LED.
• Thủy tri axis️ Áp suất làm việc tối đa 3 MPa, tường bên thủy tinh hữu cơ trong suốt, kích thước mẫu Ø200 × 400 mm.

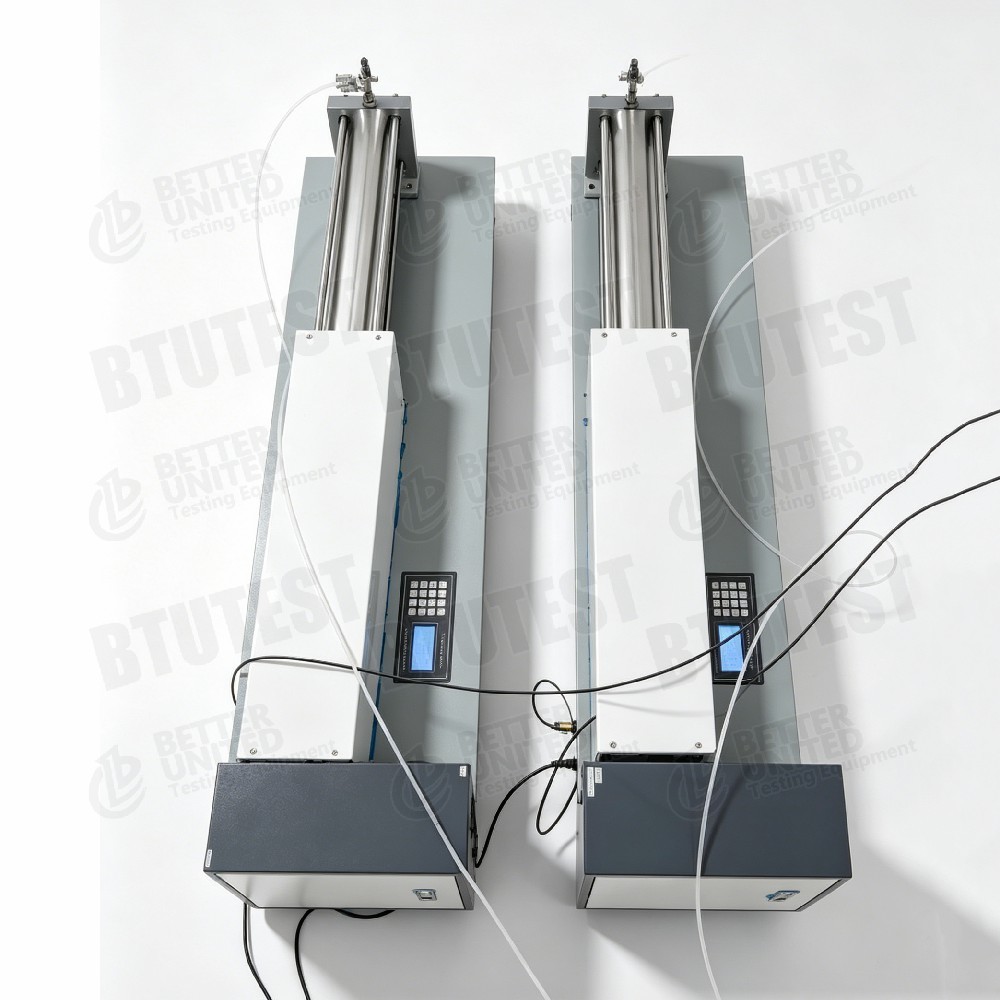

• Các bộ điều khiển áp suất hạn chế / áp suất ngượcMỗi 0 ~ 3 MPa, độ phân giải 1 kPa, độ chính xác ± 0,1% FS, phạm vi âm lượng 0 ~ 3000 ml, giao diện USB, bảo vệ áp suất và khối lượng quá mức.
• Phân tích thay đổi / đo thoát nướcPhạm vi 0 ~ 3000 ml, độ phân giải 0,001 ml, độ chính xác ± 0,03 ml.
• Cảm biến áp suất lỗ chân lông- Phạm vi 7 MPa (bản tài liệu có một sự không nhất quán nhỏ; 7 MPa được coi là chính xác), độ chính xác ± 0,1% FS.
• Phần mềmPhần mềm thử nghiệm ba trục hoàn toàn tự động V3.11 (phiên bản tiếng Anh), hỗ trợ Windows-10/11; bao gồm các mô-đun để thu thập dữ liệu, kiểm tra giá trị B, bão hòa áp suất ngược,Sự củng cố đồng cực/ đồng cực, UU, CU (với áp suất lỗ chân lông), CD (với thay đổi khối lượng), hiệu chuẩn cảm biến và xử lý sau (vòng tròn Mohr, c, φ).
• Cấu hình cũng bao gồm phụ kiện chuẩn bị mẫu và hệ thống cung cấp nước tự động.

Tiêu chuẩn thử nghiệm (đồng quốc tế)

Không có tiêu chuẩn cụ thể nào được liệt kê trong tài liệu. Dựa trên các chức năng (nén ba trục đá / đất, củng cố, thử nghiệm thoát nước / không thoát nước, đo áp suất lỗ chân lông),Các tiêu chuẩn quốc tế sau đây có thể được tham chiếu (chứng minh với nhà sản xuất)::

• ASTM D7012(Sức mạnh nén ba trục của đá)
• ASTM D7181(Xét nghiệm ba trục không thoát nước hợp nhất cho đất)
• ASTM D4767(Xét nghiệm ba trục khô hợp nhất cho đất)
• ASTM D2850(Xét nghiệm ba trục không hợp nhất cho đất)
• ASTM D2166(Sức mạnh nén không giới hạn)
• ASTM D5084(Sự thấm, nếu được trang bị)
• Các phương pháp đề xuất của ISRM(kiểm tra đá ba trục)
• ISO 17892-8/-9(Các thử nghiệm geotechnical triaxial)

Đối với lõi đá đường kính lớn (Ø200 mm),ASTM D2664(Sức mạnh ba trục của đá) cũng có liên quan.

Chi tiết

• Khả năng lấy mẫu lớnØ200 × 400 mm cho phép thử nghiệm đất hạt thô, đá mềm hoặc đá vỡ, giảm tác dụng quy mô.
• Đo khối lượng chính xác cao️ Độ phân giải 0,001 ml và độ chính xác ± 0,03 ml, phù hợp với các thử nghiệm củng cố và thấm độ chính xác cao.
• Máy điều khiển kép- Các bộ điều khiển áp suất ngăn và phản áp riêng biệt, mỗi khối lượng 3000 ml, cho phép thử nghiệm kéo dài hoặc tải nhiều giai đoạn.
• Thiết kế khung tải tích hợp¢ Cài phím thu thập và điều khiển tích hợp, loại bỏ các bộ điều khiển bên ngoài và giảm sự lộn xộn và không gian cáp.
• Các chức năng phần mềm toàn diện️
  • Kiểm tra giá trị B, bão hòa áp suất ngược
  • Sự củng cố đồng cực / đồng cực
  • UU, CU (động lực lỗ chân lông), CD (sự thay đổi khối lượng)
  • Hình vẽ vòng tròn Mohr tự động, tính toán sự gắn kết (c) và góc ma sát (φ)
  • Biểu đồ hai trục Y, tối đa 3 cửa sổ đồng thời
  • Zoom dữ liệu, sao chép, lưu, in
• Bảo vệ tự động️ Tăng áp và quá tải.

Thông số kỹ thuật

• Cơ học đáKhả năng nén ba trục, mô-đun biến dạng, tỷ lệ Poisson, các tham số sức mạnh (c, φ).
• Cơ học đất- ∆ Các thử nghiệm khô nước/không khô nước hợp nhất ba trục trên đất hạt thô, đá, đá bị hóa thạch.
• Kỹ thuật quy mô lớn- Đập cao, nền tảng, sườn núi, đường hầm bao quanh đá
• Các đập dung dịch- Đánh giá tính chất cơ học và chất lỏng của cát dung nhựa (nếu thêm mô-đun động).
• Địa kỹ thuật năng lượng️ Các hồ chứa hydrat khí, đá hồ chứa địa nhiệt ️ hành vi ba trục.
• Giáo dục và nghiên cứu- Phòng thí nghiệm cơ học đá/đất tại các trường đại học và viện nghiên cứu.

Ưu điểm

• Khả năng lấy mẫu lớnØ 200 × 400 mm đại diện cho các vật liệu hạt thô tốt hơn, phù hợp với các lớp kỹ thuật thực tế.
• Kiểm soát khối lượng chính xác cao️ Độ phân giải 0,001 ml trong phạm vi 3000 ml, lý tưởng cho phép đo độ chính xác cao thay đổi khối lượng.
• Khung tải tích hợp- Thiết kế nhỏ gọn với tích hợp và điều khiển tích hợp, ít thiết bị bên ngoài hơn.
• Phạm vi tốc độ tải rộng- 0,00001 ~ 9,99999 mm/min, phù hợp với cả hai kéo (rất chậm) và cắt nhanh.
• Máy điều khiển kép độc lập¢ Phân biệt kiểm soát áp suất và áp suất ngược, cho phép các đường căng phức tạp (ví dụ: củng cố anisotropic).
• Phần mềm dễ sử dụng- Giao diện tiếng Anh, kết hợp mô-đun, vòng tròn Mohr tự động và tạo báo cáo, hỗ trợ Windows- 10/11.
• Bảo vệ an toàn️ Ngừng tự động khi quá áp suất/ quá tải.
• Khả năng mở rộng️ Điều khiển căng thẳng tùy chọn, điều khiển nhiệt độ, mô-đun tải động.

Chọn gì?

Chọn cấu hình dựa trên yêu cầu:

• Kích thước mẫuĐối với các lõi thông thường (Ø50~100 mm), hãy chọn một mô hình pin nhỏ hơn.

• Lực trục tối đa️ Sỏi mềm hoặc đất: 50-100 kN có thể là đủ; đá cứng hoặc đá: 200 kN là thích hợp hơn.

• Phạm vi áp suất giới hạn3 MPa là đủ cho hầu hết các thử nghiệm địa kỹ thuật; đá sâu đòi hỏi áp suất giới hạn cao hơn (ví dụ, 30 MPa)

• Nhu cầu kiểm soát căng thẳng ️ Phần mềm cơ bản được kiểm soát căng thẳng. Đối với các thử nghiệm đường căng thẳng (ví dụ: củng cố k0, lướt), thêm tùy chọn kiểm soát căng thẳng.

• Điều khiển nhiệt độ- Đối với đất đông lạnh hoặc đá nhiệt độ cao, hãy hỏi về nâng cấp điều khiển nhiệt độ.

• Ngân sáchNếu các mẫu lớn như vậy không cần thiết, hãy chọn các mô hình nhỏ hơn (ví dụ, Ø100 mm hoặc Ø61,8 mm) để giảm chi phí.

Dòng quy trình

Ví dụ: Kiểm tra nén đá ba trục (đóng nước / loại CD)

• Chuẩn bị mẫu- Khoan hoặc cắt lõi đá Ø200 × 400 mm; nghiền đầu bằng phẳng và mịn; đo kích thước và trọng lượng.

• Thiết lập mẫu vật- Đặt mẫu trên nền pin ba trục; áp dụng ống thu hẹp nhiệt hoặc màng cao su; lắp đặt LVDT trục và máy đo độ căng vòng (nếu cần thiết).kết nối các đường dẫn giới hạn và ngược áp suất.

• Sự bão hòa (nếu cần thiết)️ Áp dụng áp suất ngược (ví dụ: 0,5 MPa) bằng bộ điều khiển áp suất ngược; thực hiện rửa CO2 hoặc bão hòa nước không khí cho đến khi giá trị B ≥ 0.95.

• Sự hợp nhất- Áp dụng áp suất giới hạn mục tiêu (ví dụ: 2 MPa). Đối với củng cố đồng cực, giữ áp suất giới hạn không đổi; cho củng cố anisotropic, cũng áp dụng căng thẳng lệch trục.Ghi lại thay đổi âm lượng (thông qua đường thoát nước hoặc bộ điều khiển âm lượng) cho đến khi ổn định.

• Lấy lông- Chọn chế độ kiểm soát căng; đặt tốc độ cắt (ví dụ: 0,1 mm / phút). phần mềm tự động ghi lại tải trọng trục, dịch chuyển, áp suất giới hạn, áp suất lỗ chân lông (nếu không được rút),và thay đổi khối lượng (nếu khô). Hiển thị đường cong căng thẳng thời gian thực.

• Kết thúc thử nghiệm- Ngừng tải khi căng trục đạt đến một giá trị đã đặt trước (ví dụ: 15%) hoặc tải giảm xuống 70% đỉnh.

• Xử lý dữ liệuPhần mềm tự động tính toán độ bền đỉnh, mô đun đàn hồi (E), tỷ lệ Poisson (ν) cho mỗi áp suất giới hạn.phần mềm vẽ vòng tròn Mohr và tính toán c và φ. Tạo báo cáo thử nghiệm (có thể xuất sang Excel hoặc Word).

• Làm sạch️ Làm sạch tế bào và đường dây ba trục; bổ sung nước khử không khí.

Lưu ý cho các thử nghiệm đất: Đối với các thử nghiệm CU trên đất mềm bão hòa, áp suất lỗ chân lông phải được ghi nhận trong quá trình cắt. Đối với các thử nghiệm CD, hãy mở van thoát nước để đo sự thay đổi thể tích.Các mô-đun phần mềm bao gồm các tùy chọn này.

Tóm lại:BTU-TTS-20 là một hệ thống kiểm tra ba trục hoàn toàn tự động cho các mẫu địa kỹ thuật lớn, cung cấp độ chính xác cao.Nó phù hợp cho các nghiên cứu cơ học đá và đất đòi hỏi đại diện phân cấp trường hoặc thử nghiệm các pcác bài viết.
