Thiết bị ba trục

Mô tả sản phẩm

Thiết bị ba trục

1Mô tả.

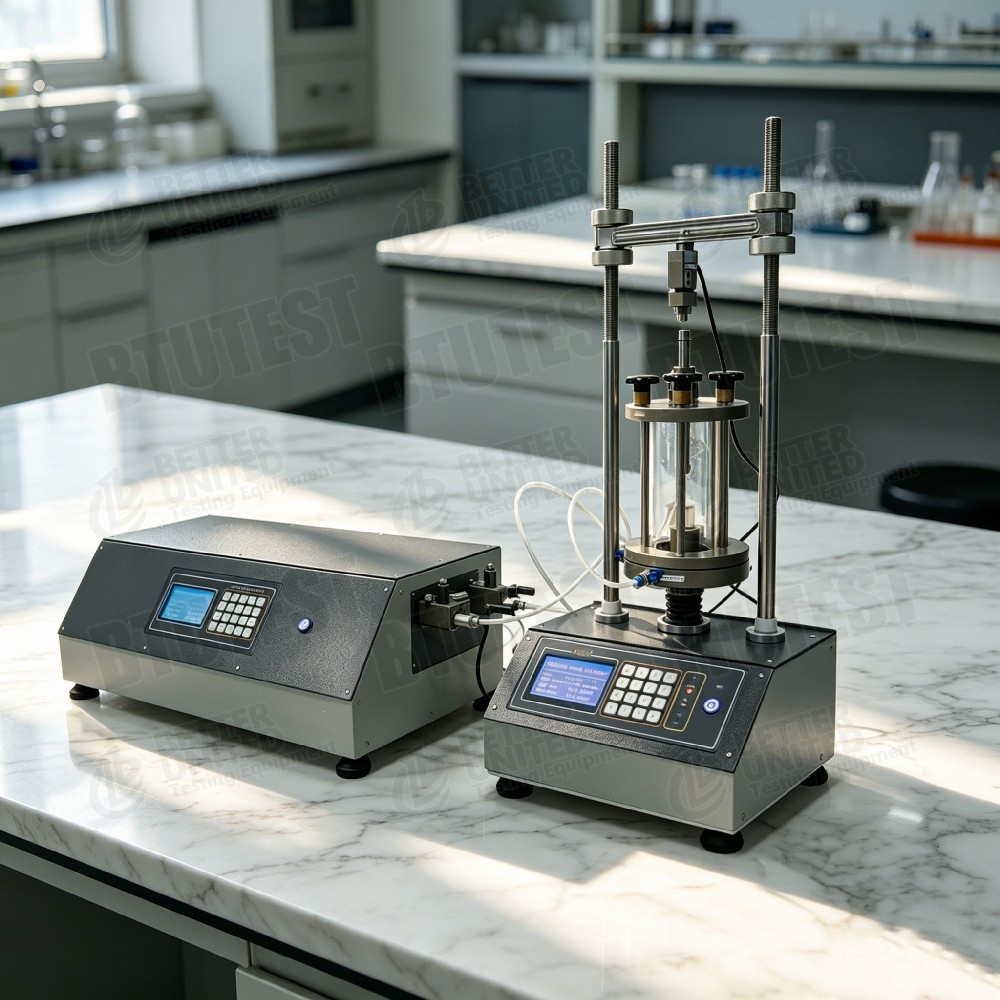

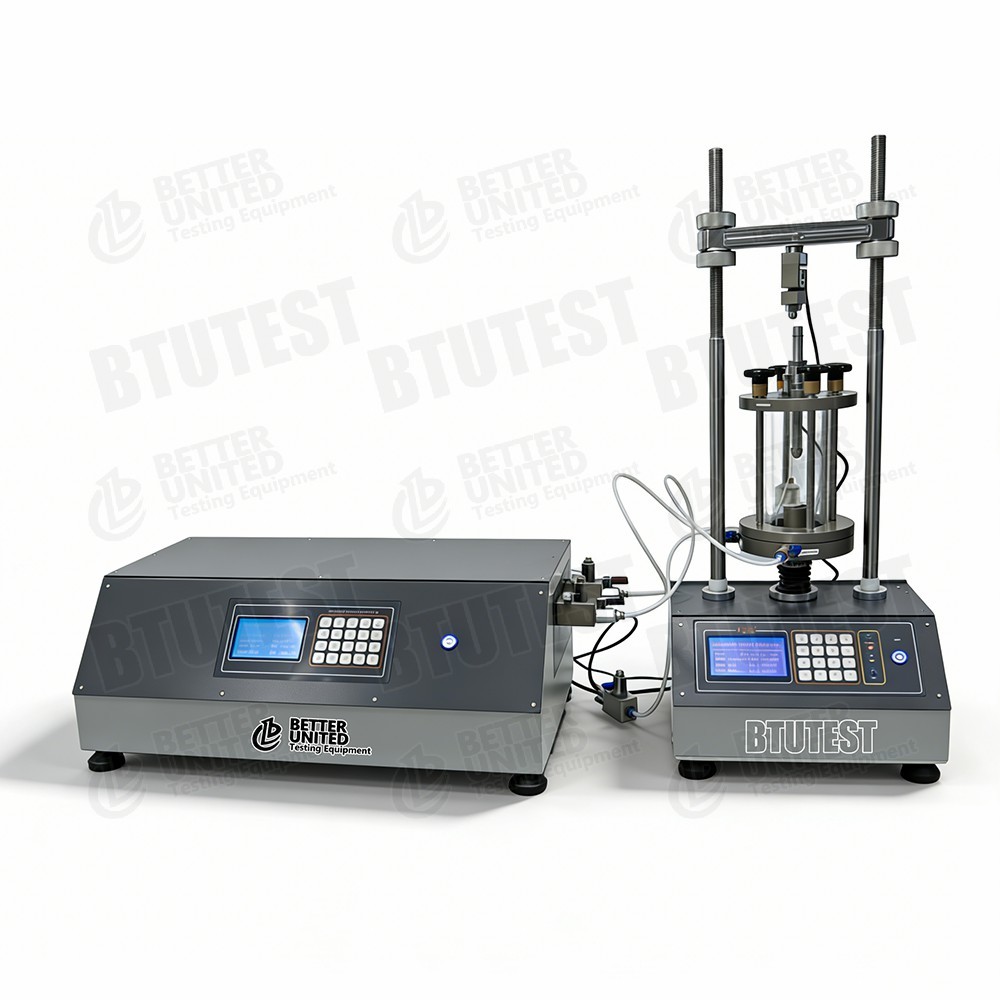

Thiết bị này làThiết bị ba trục hoàn toàn tự động (BTU-TTS series), bao gồm các mô hình TTS-1, 3, 6, 10 và 20. Nó chủ yếu được sử dụng cho các thử nghiệm nén ba trục trong thử nghiệm địa kỹ thuật, hỗ trợ các loại thử nghiệm tiêu chuẩn như Unconsolidated Undrained (UU),Đơn vị xác định giá trị của sản phẩmHệ thống được trang bị các bộ điều khiển âm lượng chính xác cao (cell / backpressure) và cung cấp các mô-đun thử nghiệm chuyên nghiệp tùy chọn (ví dụ: củng cố k0, đường căng,hệ số phản ứng subgrade, mô-đun đàn hồi, v.v.), cho phép điều khiển và thu thập dữ liệu hoàn toàn tự động.

2. Tiêu chuẩn kiểm tra

• ASTM D7181(Xét nghiệm nén ba trục tập hợp)
• ASTM D4767(Xét nghiệm nén triaxial không thấm nước hợp nhất)
• ASTM D2850(Xét nghiệm nén ba trục không hợp nhất)
• BS 1377(Tiêu chuẩn Anh về kiểm tra đất)
• SL 237-1999(Định hướng kỹ thuật của Trung Quốc cho kiểm tra đất)

Các mô-đun tùy chọn (ví dụ: k0, mô-đun đàn hồi) có thể hỗ trợ tương ứngASTMhoặcJGStiêu chuẩn.

3. Thông số kỹ thuật (Parameter)

4Chi tiết (chi tiết kỹ thuật)

• Chức năng kéo: TTS-10 rõ ràng nói "Max. lực kéo 100 kN", cho thấy mô hình này hỗ trợ tải hai chiều (nén & căng), phù hợp với các thử nghiệm tải kéo hoặc chu kỳ.
• Phạm vi tốc độ cạo rộng: TTS-3 và TTS-6 cung cấp tốc độ cắt ngang tối đa là 20 mm / phút cho các thử nghiệm sức mạnh nhanh, trong khi tối thiểu là 0,00001 mm / phút phù hợp với các nghiên cứu creep / rheology.
• Máy điều khiển âm lượng: Các bộ điều khiển áp suất pin và áp suất ngược độc lập, áp suất 2 ¢ 3 MPa, khối lượng 60 ¢ 100 ml, thích hợp cho bão hòa và áp suất các mẫu nhỏ đến trung bình.
• Các mô-đun phần mềm giàu: Ngoài UU, CU, CD tiêu chuẩn, các mô-đun tùy chọn bao gồm củng cố k0, đường căng, hệ số áp suất đất bên trong trạng thái tĩnh, hệ số phản ứng subgrade, mô-đun cắt,mô-đun đàn hồi (mô hình Duncan-Chang), vv

5Ứng dụng

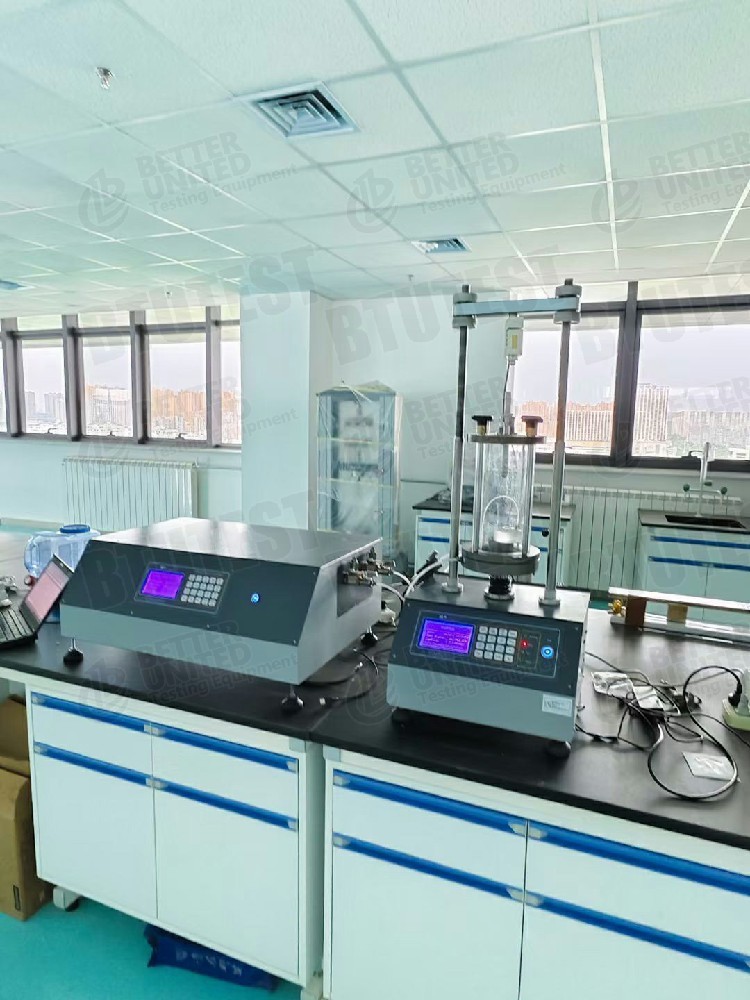

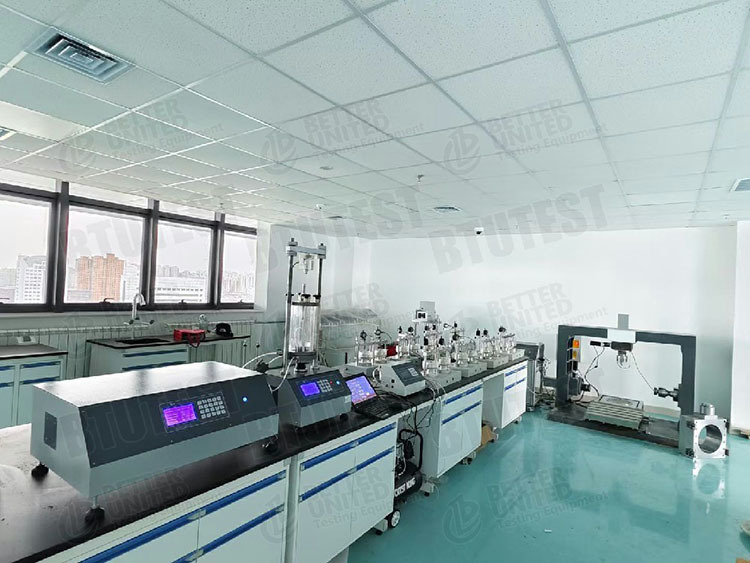

• Các phòng thí nghiệm giảng dạy và nghiên cứu: hướng dẫn thử nghiệm ba trục địa kỹ thuật thông thường
• Kỹ thuật nền tảng và hạ tầng: xác định các thông số độ bền cắt (c, φ)
• Phân tích ổn định khai quật và độ dốc: các thông số sức mạnh trong các điều kiện thoát nước khác nhau
• Nghiên cứu đất mềm và đất đặc biệt: các mô-đun tùy chọn cho hệ số áp suất mặt đất ở trạng thái tĩnh, hệ số phản ứng phân hạch, đặc tính mô-đun
• Định chuẩn các tham số mô hình cấu tạo địa kỹ thuậtVí dụ: giá trị E và B của mô hình Duncan-Chang

6Ưu điểm

• Hoạt động hoàn toàn tự động: từ bão hòa, củng cố đến cắt tóc kiểm soát và ghi chép hoàn toàn tự động
• Chức năng kéo (TTS-10): hỗ trợ thử nghiệm kéo, mở rộng phạm vi ứng dụng
• Tốc độ cắt cao tối đa (20 mm/min): thích hợp cho các thử nghiệm nhanh hoặc tải áp lực
• Các module tùy chọn phong phú: một thiết bị có thể được mở rộng cho các thử nghiệm tiên tiến khác nhau mà không cần mua thiết bị riêng biệt
• Hiệu quả về chi phí: bao gồm các yêu cầu cốt lõi của thử nghiệm ba trục thông thường, phù hợp với cấu hình lô trong các phòng thí nghiệm thử nghiệm giảng dạy hoặc sản xuất

7. Những gì để chọn (hướng dẫn lựa chọn)

8. Dòng chảy quy trình

Dựa trên các quy trình thử nghiệm ba trục tiêu chuẩn và các chức năng của thiết bị này, một quy trình làm việc thử nghiệm điển hình là như sau:

• Chuẩn bị mẫu→ chuẩn bị mẫu đất theo kích thước (ví dụ: Ø70 × 140 mm)
• Lắp đặt & bão hòa→ gắn mẫu, kết nối tế bào / kiểm soát áp suất ngược, thực hiện bão hòa áp suất ngược và B-kiểm tra
• Sự hợp nhất (không cần thiết)→ củng cố đồng cực hoặc củng cố k0 (nếu mô-đun được trang bị)
• Giai đoạn cạo(chọn theo loại thử):
  • UU: cắt tóc không hợp nhất
  • CU: được củng cố không thấm với đo áp suất lỗ chân lông
  • CD: hợp nhất khô với đo thay đổi khối lượng
  • Con đường căng thẳng(module tùy chọn)
  • Kiểm tra mô-đun đàn hồi/cắt(không cần thiết)
• Thu thập dữ liệu→ tự động ghi lại lực trục, dịch chuyển, áp suất lỗ chân lông, thay đổi khối lượng, áp suất tế bào, áp lực ngược
• Sau chế biến→ phần mềm tạo ra các vòng tròn Mohr, đường cong căng thẳng, các thông số sức mạnh (c, φ)
• Phương pháp bổ sung mô-đun tùy chọn→ ví dụ, hệ số thử nghiệm phản ứng dưới tầng, hệ số áp suất đất bên trong thử nghiệm nghỉ ngơi, được thực hiện theo các thông số kỹ thuật tương ứng
