Thiết bị cố kết đa chức năng

Mô tả sản phẩm

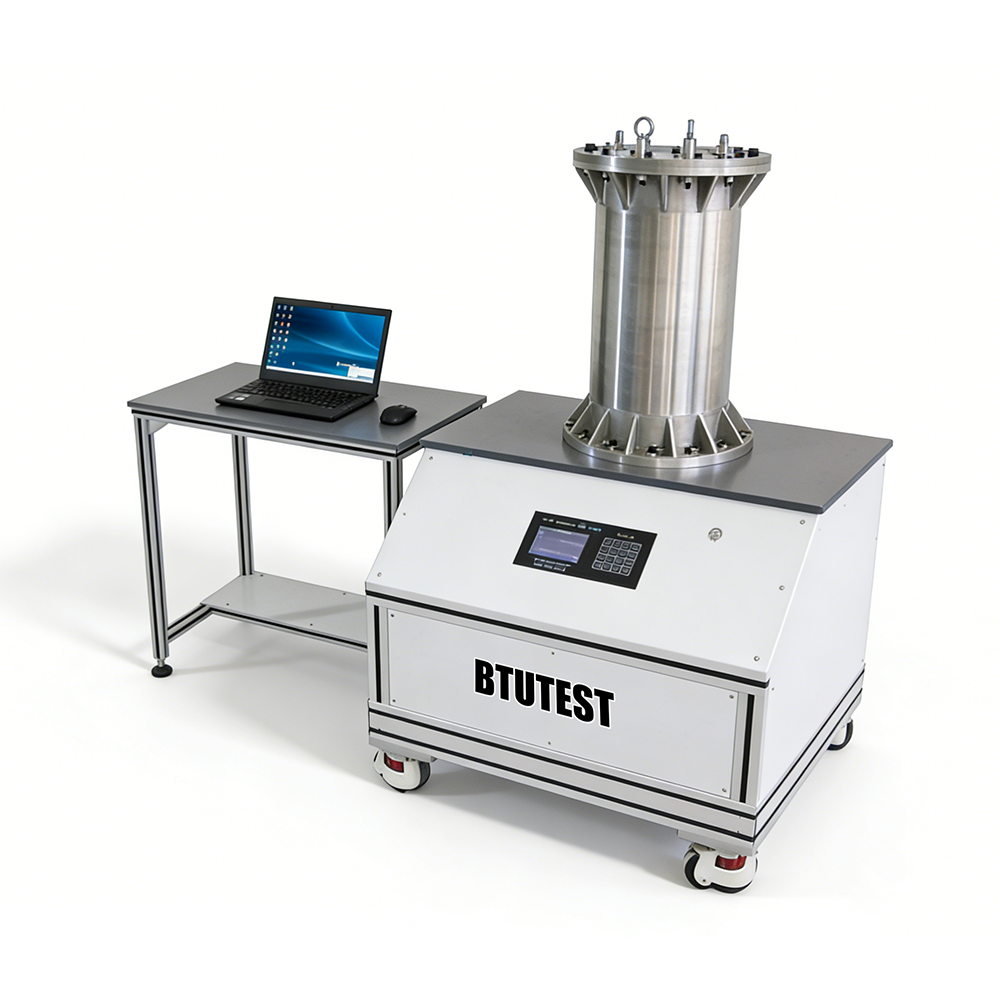

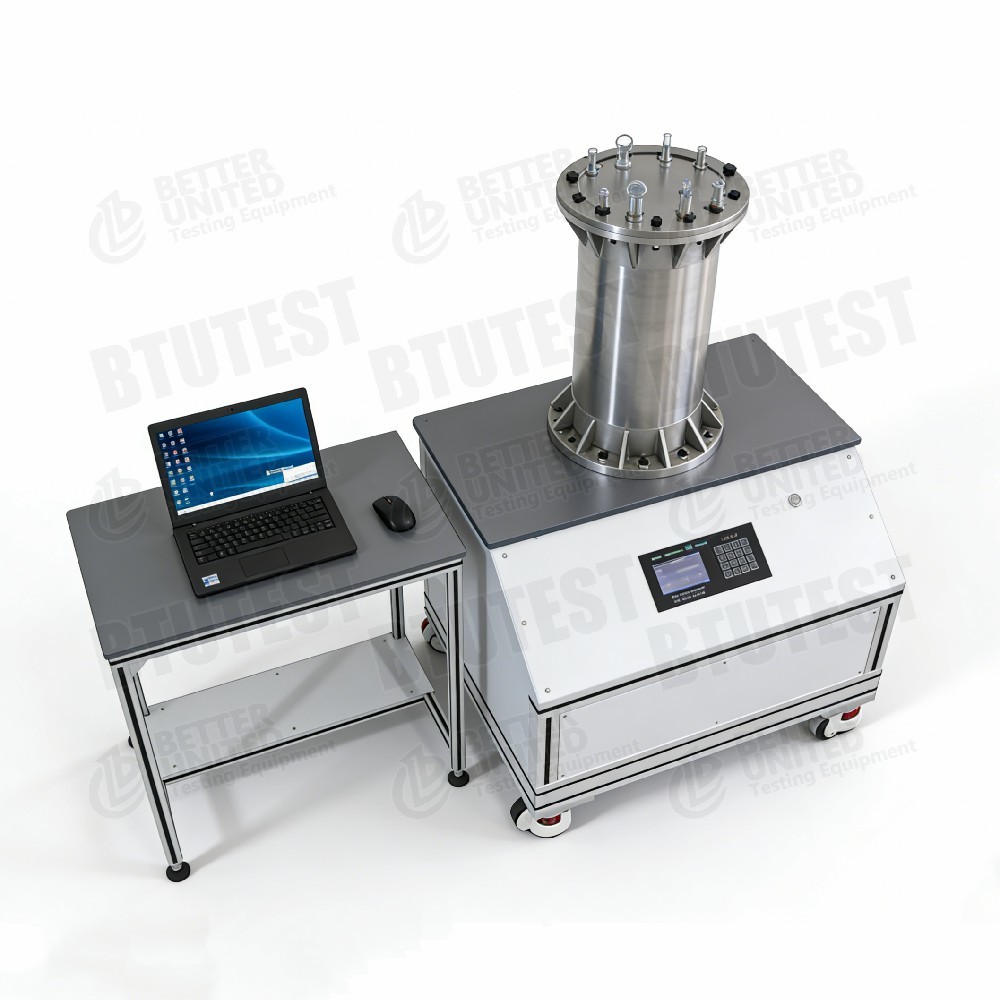

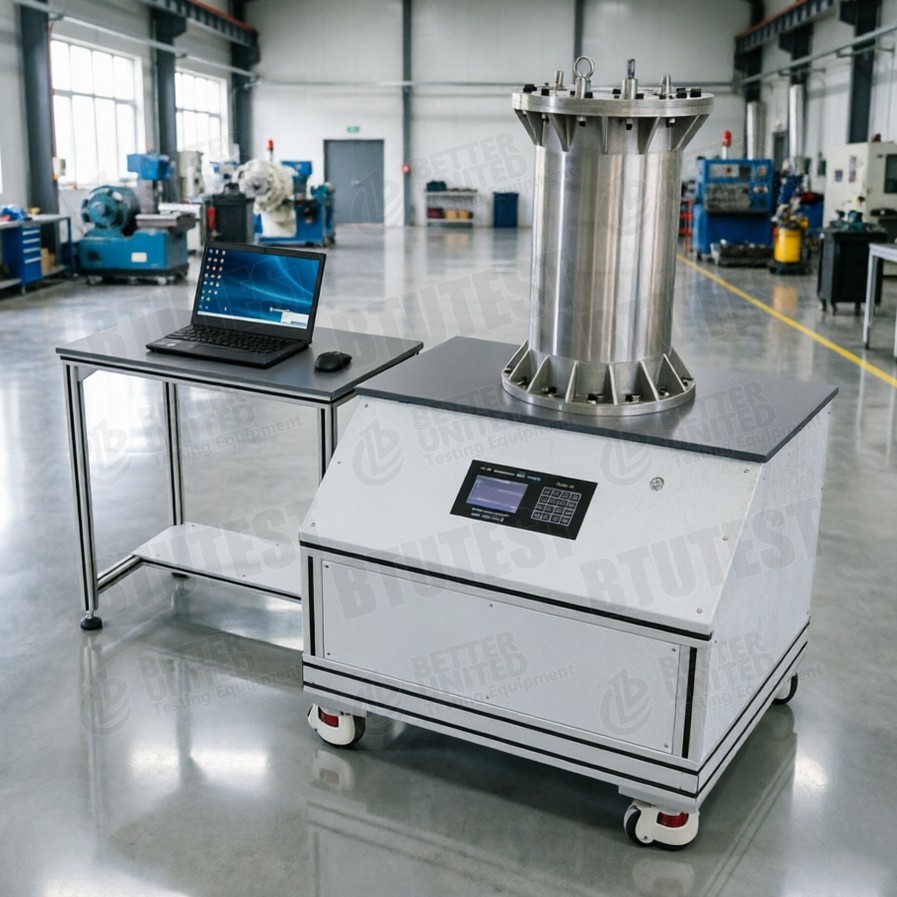

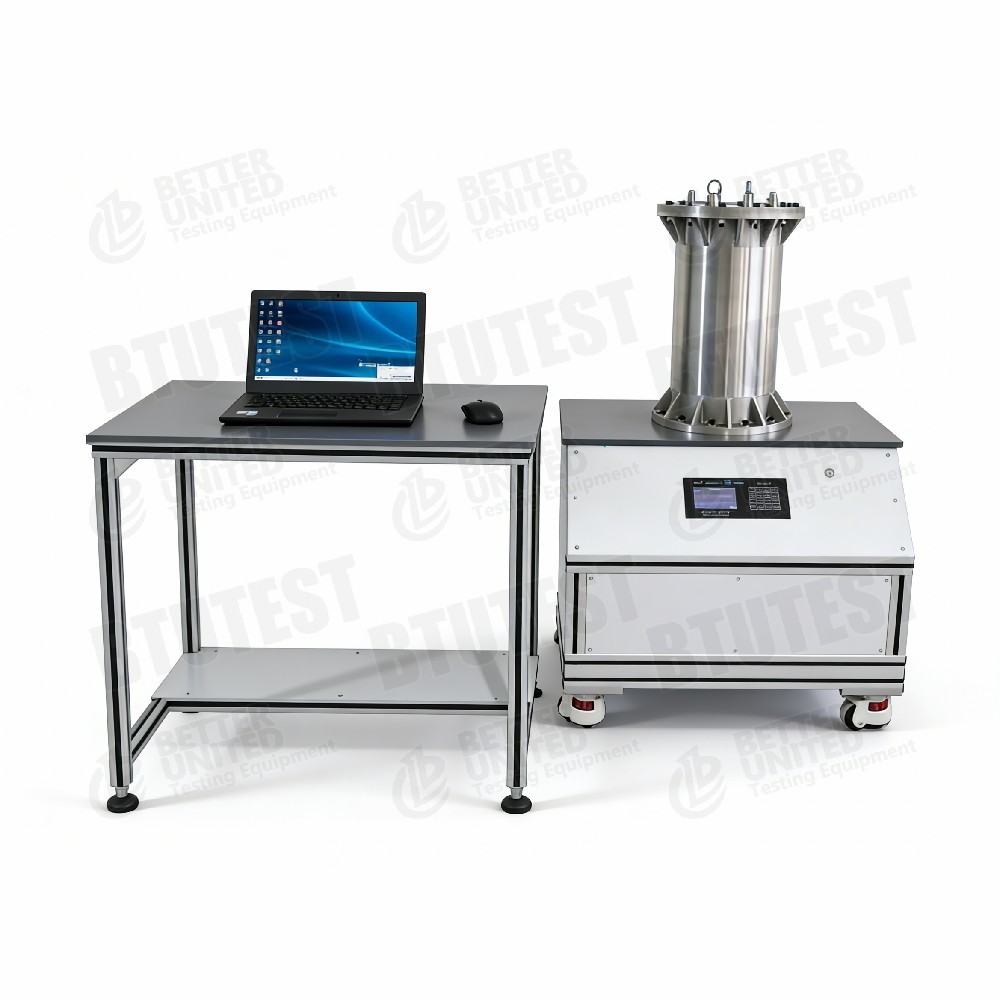

Hệ thống chuẩn bị và thử nghiệm mẫu đa chức năng (thiết bị hợp nhất đa chức năng)BTU- CSA-3

Mô tả

Thiết bị này làHệ thống chuẩn bị và thử nghiệm mẫu đa chức năng (thiết bị củng cố đa chức năng), mô hìnhBTU- CSA-3Nó chủ yếu được sử dụng để chuẩn bị các mẫu đất đồng nhất và thực hiện các thử nghiệm củng cố khác nhau.với mức độ tự động caoToàn bộ quá trình thử nghiệm có thể được điều khiển bằng máy tính thông qua điều khiển servo, với thời gian thực thu và phân tích các điều kiện bề mặt mẫu, trạng thái căng thẳng nội bộ,và phân bố áp suất nước lỗ chân lông bên trongCác chức năng chính:

• Chuẩn bị các mẫu đất đồng nhất
• Xét nghiệm củng cố tải bước
• Xét nghiệm củng cố tốc độ căng liên tục (CRS)
• Xét nghiệm củng cố tốc độ tải liên tục (CRL)
• đo thời gian thực áp suất nước lỗ chân lông ở nhiều vị trí

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• ASTM D2435(Sự củng cố một chiều của đất)
• ASTM D4186(Tỷ lệ cố định của sự củng cố căng thẳng CRS)
• Đơn vị ASTM D4546(Việc hợp nhất tải-thả-thả lại)
• ISO 17892-5(Xét nghiệm hợp nhất)
• BS 1377-6(Xét nghiệm hợp nhất)
• ASTM D698(Xét nghiệm nén ️ liên quan đến việc chuẩn bị mẫu)

Thiết bị có thể đáp ứng các yêu cầu của các tiêu chuẩn này về kiểm soát tải, đo dịch, giám sát áp suất lỗ chân lông, v.v.

Thông số kỹ thuật

Chi tiết

• Tích hợp đa chức năngCó thể chuẩn bị các mẫu đồng nhất (ví dụ, bằng cách nén hoặc đúc hợp) và thực hiện các thử nghiệm hợp nhất khác nhau (đánh tải bước, CRS, CRL).
• Kích thước mẫu lớn
• Điều khiển servo chính xác cao️ Trọng lượng, dịch chuyển và tốc độ được điều khiển bằng vòng kín, độ chính xác ± 0,1% FS.
• đo áp suất lỗ chân lông nhiều vị tríCác cảm biến áp suất lỗ chân lông có thể được lắp đặt ở độ cao khác nhau trong tế bào áp suất để theo dõi sự phân bố áp suất nước lỗ chân lông bên trong.hữu ích cho phân tích căng thẳng hiệu quả trong đất bão hòa hoặc không bão hòa.
• Phạm vi tốc độ tải rộng- 0,00001-9 mm/min, bao gồm trượt, củng cố chậm và tải nhanh.
• Vòng dài- 600 mm, cho phép các thử nghiệm củng cố biến dạng hoặc nén lớn.
• Thùng thu nướcKhả năng 20L để thu hút nước thải, tạo điều kiện đo lường thay đổi khối lượng.
• Kiểm soát linh hoạtCó thể hoạt động thông qua công tắc điện từ, phần mềm hoặc bảng điều khiển LCD, phù hợp với sở thích của người dùng khác nhau.
• Vật liệu bền️ Phòng áp suất làm bằng thép không gỉ 304, chống ăn mòn cho việc sử dụng lâu dài.

Ứng dụng

• Chuẩn bị mẫu đồng nhấtCung cấp các mẫu thống nhất, có thể lặp lại cho các thử nghiệm ba trục, cắt trực tiếp, độ thấm, v.v.
• Các thử nghiệm hợp nhất quy mô lớn- Xác định đặc điểm củng cố của đất hạt thô, đá, đá mềm, v.v.
• CRS/CRL hợp nhất nhanh¢ Nhận các thông số hợp nhất nhanh chóng, tiết kiệm thời gian.
• Nghiên cứu phân bố áp suất lỗ chân lông- Nghiên cứu sự phát triển áp suất lỗ chân lông bên trong trong các điều kiện ranh giới thoát nước khác nhau, xác minh lý thuyết củng cố.
• Chạy lượn lâu dài- Đo biến dạng và thay đổi áp suất lỗ chân lông dưới tải liên tục để phân tích hành vi củng cố thứ cấp.
• Địa kỹ thuật môi trường- Nghiên cứu hành vi củng cố của đất bị ô nhiễm, đất mở rộng, vv

Ưu điểm

• Độ chính xác cao- Chọn chính xác ± 0,1% FS, đáp ứng các yêu cầu nghiên cứu.
• Kích thước lớn và đường đập dàiØ 300 × 600 mm mẫu, 600 mm nhịp, phù hợp với biến dạng lớn và vật liệu hạt lớn.
• Nhiều chức năng- Chuẩn bị mẫu + tải bước + CRS + CRL + đo áp suất lỗ chân lông nhiều vị trí - tất cả trong một hệ thống.
• Điều khiển tự động đầy đủ️ Điều khiển máy tính, thu thập dữ liệu thời gian thực, tính toán tham số tự động.
• Áp lực lỗ chân lông nhiều vị tríCho phép nghiên cứu phân bố áp suất lỗ chân lông không gian, không giống như các phép đo đơn cảm biến thông thường.
• Thùng thu nước có dung lượng lớn- 20 L, phù hợp với việc thu thập nước rút từ các mẫu vật lớn.
• Hoạt động linh hoạt¢ Bảng phím + LCD + phần mềm, nhiều tùy chọn điều khiển.
• Xây dựng mạnh mẽ️ Khung tải tích hợp, độ cứng cao, rung động thấp.

Chọn gì?

Chọn thiết bị này hoặc so sánh với các mô hình khác dựa trên các yêu cầu thử nghiệm:

Dòng quy trình

Ví dụ:Chuẩn bị mẫu đồng nhất + thử nghiệm củng cố CRS (với đo áp suất lỗ chân lông nhiều vị trí)

• Chuẩn bị mẫu
  • Trộn đất theo hàm lượng nước mục tiêu, đặt vào tế bào áp suất (Ø300 × 600 mm) theo lớp.
  • Sử dụng hệ thống tải servo để nén từng lớp để nhắm mục tiêu mật độ khô, tạo ra một mẫu đồng nhất.
  • Trong quá trình chuẩn bị, nhúng các cảm biến áp suất lỗ chân lông ở độ cao khác nhau (ví dụ, ở độ cao 1/4, 1/2, 3/4 của mẫu).

• Lắp đặt và niêm phong
  • Lắp đặt nắp đầu, kết nối piston tải, cảm biến dịch chuyển, và cảm biến áp suất lỗ chân lông đa kênh.
  • Kết nối các đường thoát nước với bể thu nước (20 L).
  • Nếu cần bão hòa, thực hiện bão hòa chân không hoặc bão hòa áp suất ngược.

• Đặt các thông số thử nghiệm
  • Trong phần mềm, hãy chọn "CRS consolidation module".
  • Đặt tốc độ căng liên tục (ví dụ: 0,01 mm/min).
  • Đặt độ căng trục tối đa (ví dụ: 20%) hoặc tải trục tối đa (30 kN).
  • Đặt khoảng thời gian thu thập dữ liệu (ví dụ: 1 giây).

• Bắt đầu thử nghiệm
  • Hệ thống tải servo đẩy piston xuống với tốc độ không đổi.
  • Phần mềm ghi lại tải trọng trục, dịch chuyển trục, áp suất lỗ chân lông ở nhiều vị trí và thời gian trong thời gian thực.
  • Chụp đường cong căng thẳng - căng thẳng và đường cong áp suất - căng thẳng lỗ chân lông cho mỗi cảm biến.

• Điều kiện dừng
  • Tự động dừng lại khi đạt được căng thẳng hoặc tải trọng tối đa đã đặt trước.

• Phân tích và làm sạch
  • Thả, lấy mẫu, đo hàm lượng nước cuối cùng.
  • Làm sạch pin áp suất, cảm biến áp suất lỗ chân lông, đường dây và bể thu nước.

• Xử lý dữ liệu
  • Dựa trên lý thuyết CRS, phần mềm tính toán tổng số hệ số củng cố Cv (sử dụng áp suất lỗ chân lông trung bình hoặc đáy).
  • So sánh phản ứng áp suất lỗ chân lông ở độ cao khác nhau để phân tích các mô hình tiêu tan áp suất lỗ chân lông.
  • Tính toán chỉ số nén Cc, áp suất trước củng cố Pc, v.v.
  • xuất dữ liệu và tạo báo cáo thử nghiệm.

Đối với việc củng cố tải bước: Đặt một chuỗi tải (ví dụ: 50, 100, 200, 400, 800 kPa); ghi lại dịch chuyển và áp suất lỗ chân lông theo thời gian tại mỗi bước tải.
Chỉ dùng để chuẩn bị mẫu: Sử dụng chương trình nén để nén các lớp mà không thực hiện thử nghiệm củng cố.

Tóm lại:BTU-CSA-3 là một hệ thống chuẩn bị và thử nghiệm mẫu đa chức năng (cỗ máy củng cố đa chức năng) tích hợp chuẩn bị mẫu đồng nhất với các thử nghiệm củng cố khác nhauNó có kích thước mẫu lớn (Ø300 × 600 mm), tải trọng trục lên đến 30 kN, nhịp điệu 600 mm và hỗ trợ tải bước, CRS, CRL và đo áp suất lỗ chân lông nhiều vị trí theo thời gian thực.Độ chính xác điều khiển là ±00,1% FS, với điều khiển vòng kín hoàn toàn tự động. Nó phù hợp để nghiên cứu các đặc điểm củng cố của đất hạt thô, đá và các mẫu lớn,cũng như chuẩn bị các mẫu đồng nhấtĐối với các thử nghiệm củng cố quy mô nhỏ thường xuyên, các thiết bị có thể được sử dụng để đo áp suất lỗ chân lông.Một bộ đo sự hợp nhất nhỏ hơn có thể hiệu quả hơn về chi phí.
