Thiết bị hợp nhất 1 băng

Mô tả sản phẩm

Mô tả

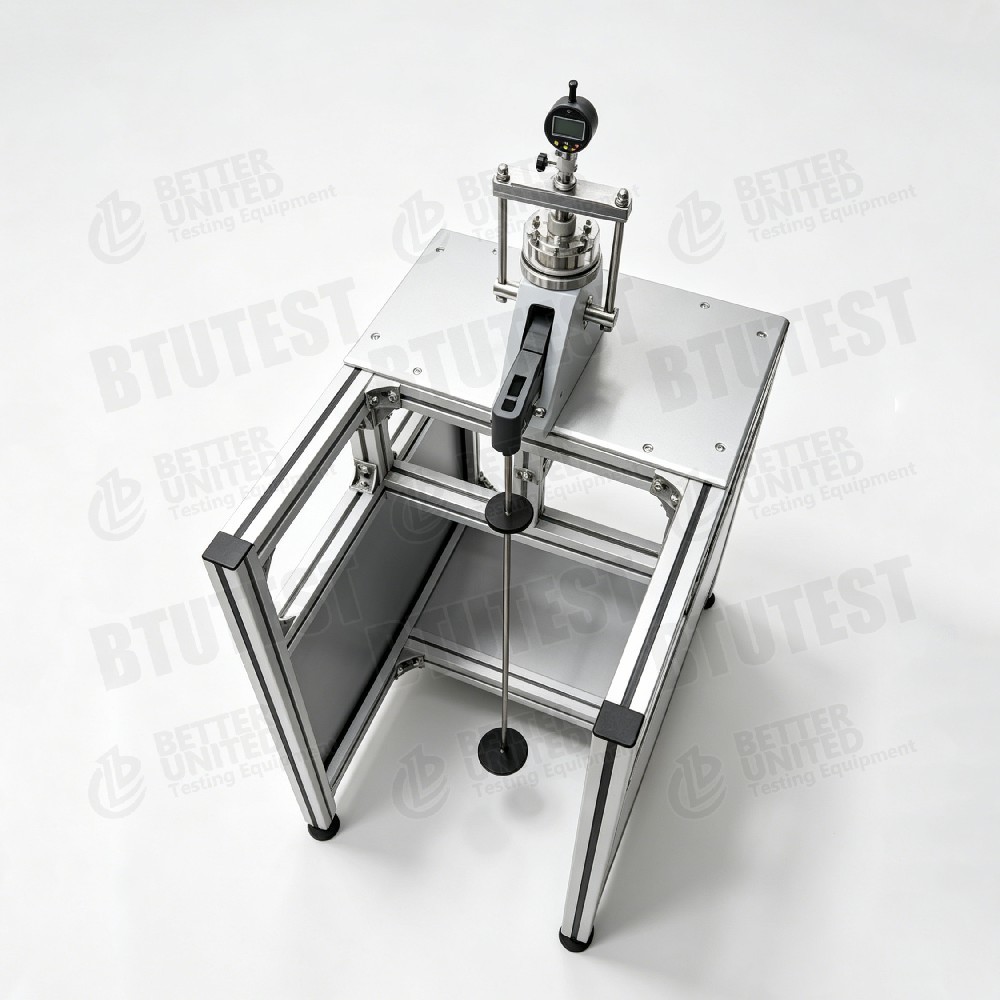

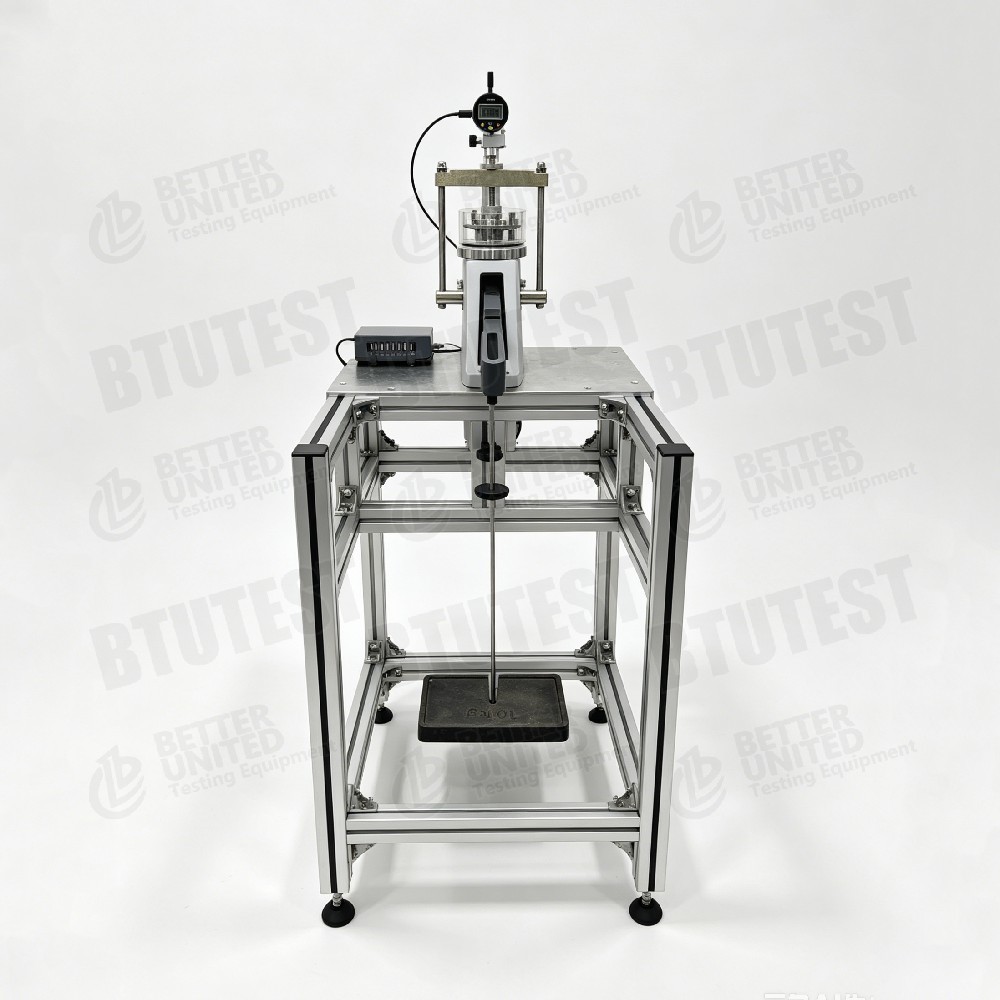

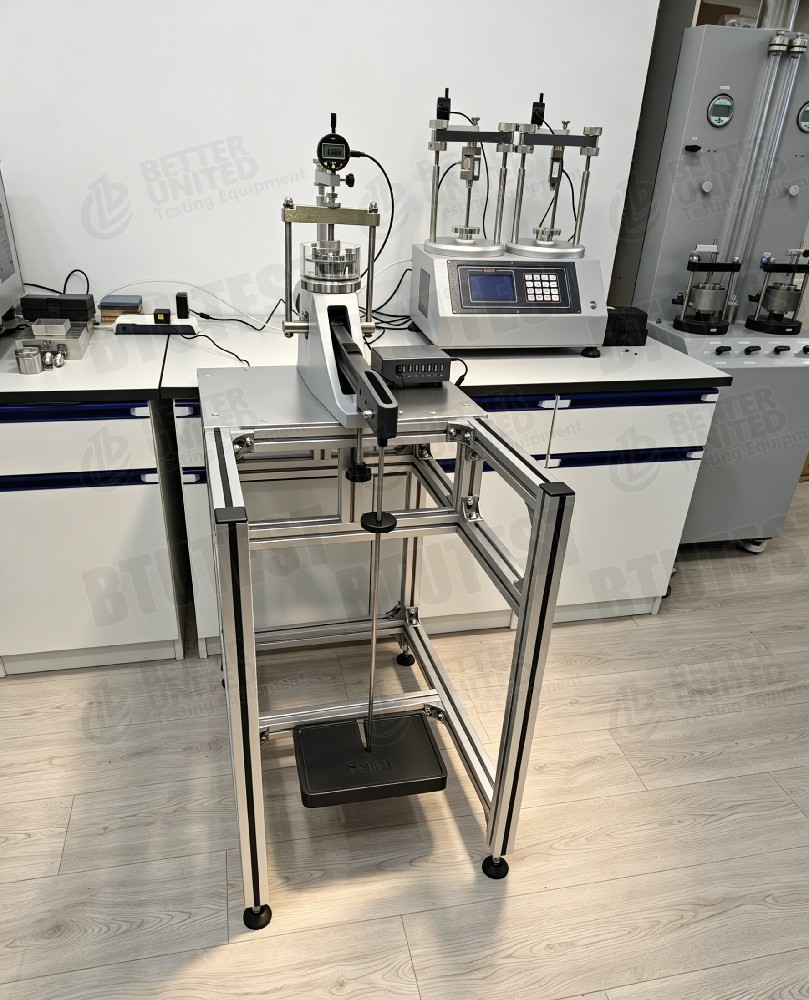

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresSự lắng đọng có thể xảy ra ngay cả khi áp lực áp dụng nằm trong khả năng chịu an toàn của đất.Thiết bị sử dụng tải cánh tay đòn bẩy và có thể áp dụng áp lực lên đến 81 tấn trên một feet vuông (khoảngNó phù hợp để dự đoán sự lắng đọng nền tảng dưới các tòa nhà, đập, cầu và các cấu trúc tương tự.

Tiêu chuẩn kiểm tra

Thiết bị tuân thủ các tiêu chuẩn quốc tế sau:

• BS1377(Các phương pháp thử nghiệm tiêu chuẩn của Anh cho đất)
• ASTM D2435(Phương pháp thử nghiệm tiêu chuẩn cho các tính chất củng cố một chiều của đất)
• ASTM D3877(Phương pháp thử nghiệm các đặc điểm mở rộng, co lại và củng cố của đất)
• Đơn vị ASTM D4546(Sự củng cố và mở rộng một chiều của đất)

Thông số kỹ thuật

Chi tiết

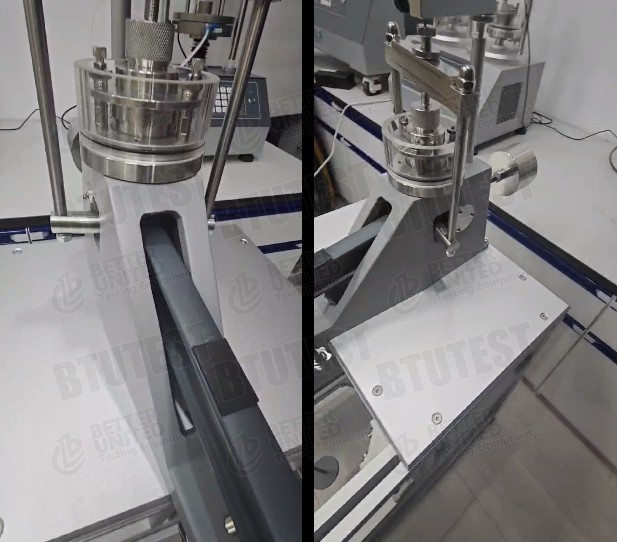

• Cơ chế tải: Khung tải cứng với jack hỗ trợ chùm tích hợp để tránh va chạm với mẫu trong quá trình áp dụng tải.
• Tỷ lệ đòn bẩy: Tỷ lệ đòn bẩy cố định 11: 1, căng thẳng tối đa lên đến 8,8 MPa.
• Phòng hợp nhất: Đường đo nồng độ nước ở phía trước phù hợp với tiêu chuẩn ASTM/BS.
• Thiết bị đo: Đường số quay số cơ học tiêu chuẩn; Đường số quay số di chuyển dọc tùy chọn (10mm di chuyển, độ chính xác 0,01mm).
• Phụ kiện tùy chọn: Đá xốp (Φ50mm × 5mm), vòng cắt, nắp đầu, giấy lọc.
• Bao bì: Vỏ gỗ dán bên ngoài.

Ứng dụng

• Xác định trong phòng thí nghiệm các đặc điểm lắng đọng củng cố của đất sét
• Dự đoán sự lắng đọng lâu dài của nền móng cho các tòa nhà, đập, cây cầu, vv.
• Nghiên cứu độ nén áp suất cao của đất
• Giáo dục và nghiên cứu trong các phòng thí nghiệm địa kỹ thuật theo các tiêu chuẩn quốc tế

Ưu điểm

• Khả năng tải cực kỳ cao: Áp suất tối đa lên đến 8.800 kPa (tỷ lệ đòn bẩy 11: 1) - lý tưởng cho đất cứng sâu hoặc nghiên cứu củng cố áp suất cao.
• Xây dựng cứng: Đảm bảo độ chính xác, khả năng lặp lại và độ tin cậy của kết quả thử nghiệm.
• Bảo vệ chống va chạm: Jack hỗ trợ chùm tích hợp loại bỏ sự xáo trộn mẫu trong quá trình tải.
• Chống gỉ và bền: Rút nhôm và thép mạ để sử dụng trong phòng thí nghiệm lâu dài.
• Thiết kế bàn nhỏ gọnTiết kiệm không gian phòng thí nghiệm.
• Hiệu quả về chi phí: Thiết kế đơn-gang thích hợp cho các thử nghiệm chuyên dụng với khối lượng nhỏ hoặc áp suất cao với chi phí thấp hơn so với các mô hình đa-gang.

Chọn gì?

Dòng quy trình

• Chuẩn bị mẫu: Cắt một mẫu Φ50mm bằng một vòng cắt và đặt nó vào tế bào củng cố (với đá xốp trên/dưới).
• Cài đặt tế bào: Đặt tế bào củng cố vào khung tải phía trước và an toàn nó.
• Lắp đặt thiết bị đo: Lắp đặt đồng hồ đo quay số hoặc bộ chuyển đổi dịch chuyển và điều chỉnh để đọc ban đầu.
• Áp dụng tải: Sử dụng tỷ lệ đòn bẩy 11: 1, áp dụng trọng lượng theo từng bước theo lịch trình thử nghiệm.
• Đơn toán ghi lại: Lấy các phép đọc đồng hồ quay số ở các khoảng thời gian được chỉ định trong mỗi lần gia tăng tải cho đến khi ổn định.
• Xử lý dữ liệu: Kế hoạch hóa đường cong giải quyết thời gian và tính toán hệ số củng cố, chỉ số nén, áp suất trước củng cố, v.v.
• Tạo báo cáo: Sản xuất báo cáo thử nghiệm cho thiết kế kỹ thuật hoặc phân tích nghiên cứu.
