Thiết bị cắt trực tiếp lưu biến ba lần

Mô tả sản phẩm

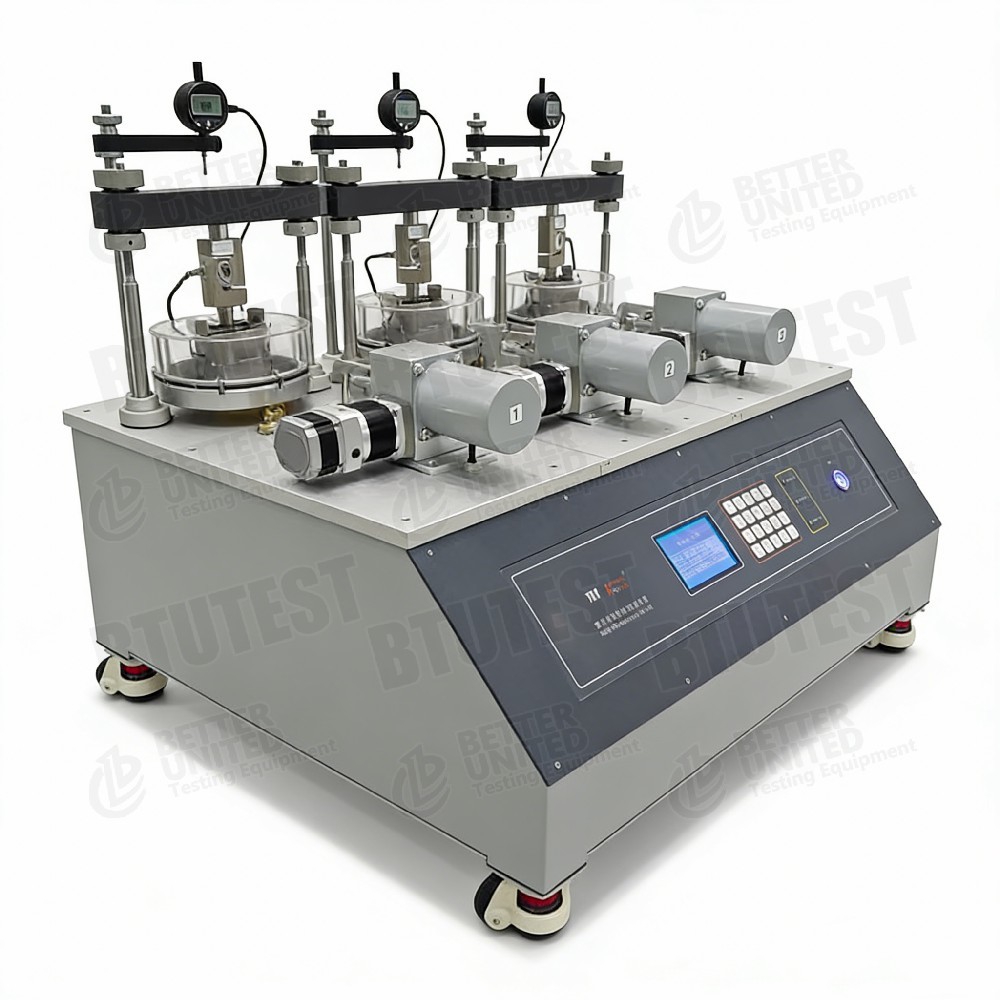

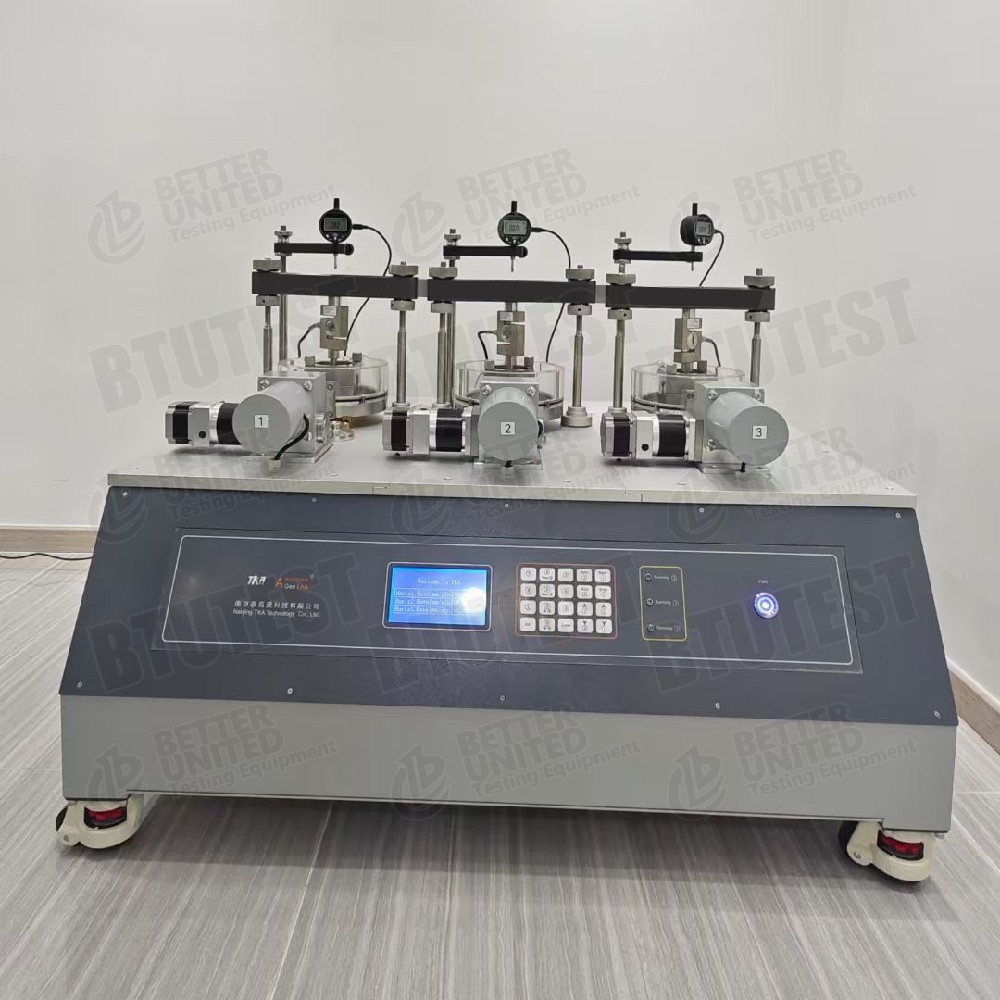

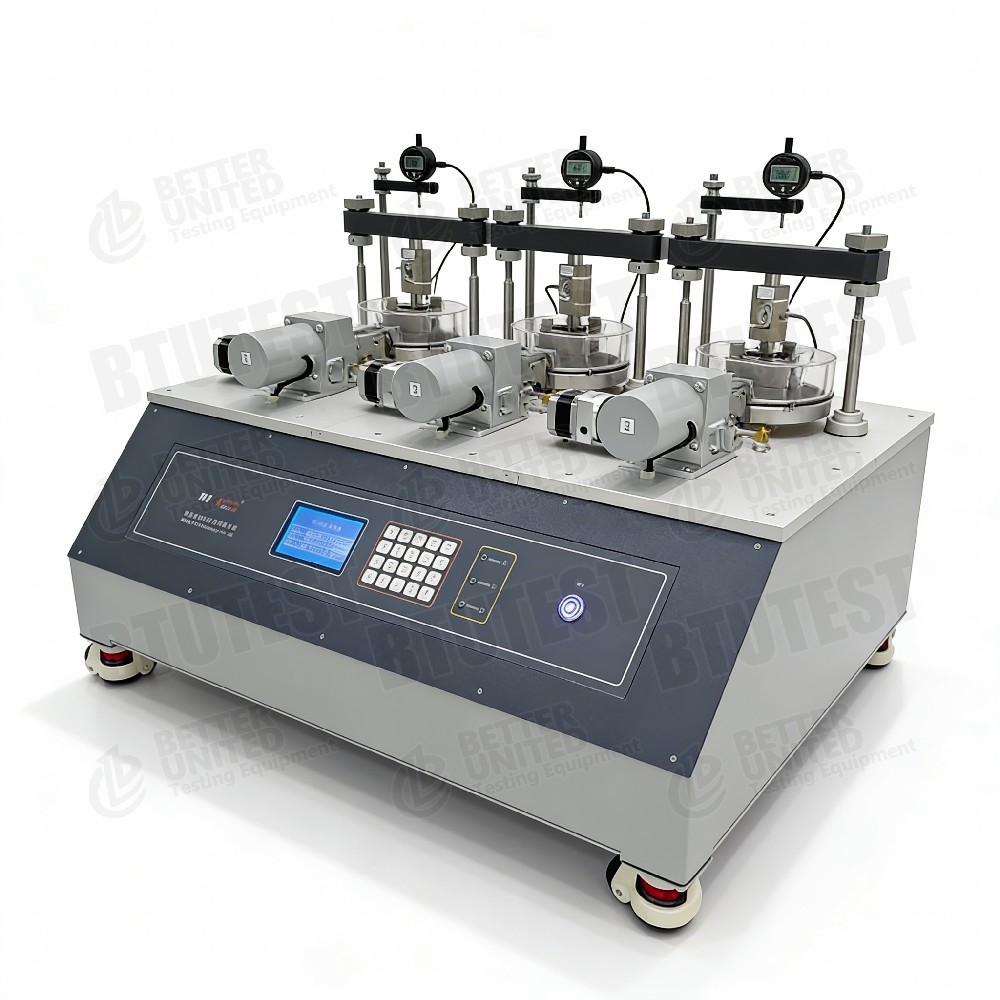

Thiết bị cắt trực tiếp lưu biến ba lầnBTU-Dòng TRA (TRA-1 / TRA-2 / TRA-3)

Sự miêu tả

Chuỗi này bao gồmbộ máy cắt trực tiếp lưu biến ba, mô hìnhBTU-TRA-1,BTU-TRA-2,BTU-TRA-3, được thiết kế để thử nghiệm cắt trực tiếp đồng thời ba mẫu thử, đặc biệt phù hợp cho các nghiên cứu lưu biến (leo). Ba mô hình khác nhau chủ yếu ở mức độ tự động hóa và phương pháp thu thập dữ liệu:

• BTU-TRA-1: Model cơ bản, màn hình LCD, không thu thập dữ liệu
• BTU-TRA-2: Mô hình thu thập dữ liệu, được trang bị hệ thống ghi dữ liệu
• BTU-TRA-3: Model hoàn toàn tự động, điều khiển vòng kín servo

Các tính năng chung:

• Đơn vị ba (kiểm tra ba mẫu cùng một lúc)
• Kích thước mẫu: Φ61,8 × H20 mm (vòng cắt tiêu chuẩn)
• Tốc độ cắt: 0,00001‑6 mm/phút, điều chỉnh vô cấp
• Ứng suất bình thường tối đa: 0,4 MPa (giống nhau cho cả ba model)
• Ứng suất cắt tối đa: 0,4 MPa đối với TRA-1; 0,8 MPa đối với TRA-2/3
• Các mô-đun thử nghiệm: cắt trực tiếp, cắt theo chu kỳ, cắt trực tiếp lưu biến (TRA-2/3 cũng bao gồm cố kết tiêu chuẩn)
• Tùy chọn nâng cấp sau: mô-đun điều khiển nhiệt độ (0 ~ + 90oC) và áp suất cao (1,6 MPa)

Tiêu chuẩn kiểm tra (Quốc tế)

• ASTM D3080(Thử cắt trực tiếp)
• ASTM D7608(Sức bền dư – lực cắt tịnh tiến)
• ASTM D5321(Cắt giao diện – nguyên tắc tương tự)
• ISO 17892‑10(Thử cắt trực tiếp)
• BS 1377‑7(Thử cắt trực tiếp)
• ASTM D6519(Kiểm tra độ rão/lưu biến – có thể tham khảo các tiêu chuẩn kiểm tra lưu biến của đất)

Thiết bị đáp ứng các yêu cầu của tiêu chuẩn này về tốc độ cắt, kiểm soát ứng suất thông thường và đo chuyển vị.

Đặc điểm kỹ thuật

Chi tiết

• Thiết kế ba đơn vị– Ba mẫu có thể được cắt đồng thời (ứng suất bình thường khác nhau hoặc điều kiện giống hệt nhau), nâng cao hiệu quả đáng kể.
• Phạm vi căng thẳng bình thường thấp– Tối đa 0,4 MPa, thích hợp với đất mềm, than bùn, đất có hàm lượng nước cao và các điều kiện ứng suất thấp khác.
• Chênh lệch ứng suất cắt– Ứng suất cắt tối đa TRA-1 0,4 MPa; TRA-2/3 0,8 MPa – loại thứ hai có thể kiểm tra vật liệu có độ bền cao hơn.
• Phương pháp tải–
  • TRA-1/2: tải đòn bẩy (trọng lượng) – đơn giản, đáng tin cậy nhưng yêu cầu thay đổi trọng lượng thủ công.
  • TRA-3: tải vòng kín servo – điều khiển ứng suất bình thường tự động, có khả năng tạo đường dẫn ứng suất phức tạp.
• Cấu hình cảm biến–
  • TRA-1: 3 cảm biến tải trọng (một lực cắt ngang trên một đơn vị? Lực thông thường được tính từ trọng lượng đòn bẩy, không có cảm biến) + 3 cảm biến dịch chuyển.
  • TRA-2/3: 6 cảm biến tải trọng (bình thường + ngang trên mỗi đơn vị), 3 cảm biến dịch chuyển (một cảm biến nằm ngang trên mỗi đơn vị).
• Phương pháp mua lại–
  • TRA-1: Chỉ hiển thị LCD, ghi thủ công.
  • TRA-2: bộ ghi dữ liệu ngoài, ghi tự động.
  • TRA-3: vòng kín servo, điều khiển tự động + thu thập.
• mô-đun thử nghiệm– Tất cả các mô hình đều hỗ trợ cắt trực tiếp, cắt theo chu kỳ và cắt trực tiếp lưu biến. TRA-2/3 còn có thêm tính năng cố kết tiêu chuẩn (tải từng bước).
• Cắt trực tiếp lưu biến– Thử nghiệm từ biến dài hạn đo chuyển vị cắt theo thời gian.
• Tùy chọn nâng cấp–
  • Kiểm soát nhiệt độ (0~+90oC): dành cho nghiên cứu ghép nối nhiệt độ với độ rão.
  • Áp suất cao (1,6 MPa): làm tăng ứng suất bình thường tối đa từ 0,4 MPa lên 1,6 MPa, phù hợp với đất cứng hơn.

Ứng dụng

• Nghiên cứu lưu biến– Xác định biến dạng (độ rão) theo thời gian của các loại đất yếu, than bùn, đất có hàm lượng hữu cơ cao, v.v.
• Cắt theo chu kỳ– Mô phỏng sự suy giảm cường độ dưới tác động của động đất, sóng hoặc tải trọng giao thông.
• Kỹ thuật đất mềm– Độ lún nền đất, phân tích ổn định mái dốc dài hạn.
• Thử nghiệm hiệu suất cao gấp ba lần– Thử nghiệm cắt hoặc rão trực tiếp đồng thời ở ba ứng suất bình thường khác nhau để xác định nhanh thông số cường độ.
• Giảng dạy minh họa– Trực quan hóa hiện tượng trượt cắt và từ biến.
• Hiệu ứng nhiệt độ– Với mô-đun điều khiển nhiệt độ tùy chọn, nghiên cứu ảnh hưởng của nhiệt độ đến lưu biến đất.

Thuận lợi

• Thiết kế ba đơn vị– Thu được ba bộ dữ liệu trong một thử nghiệm, hiệu suất gấp ba lần so với một thiết bị đơn lẻ.
• Tốc độ cắt cực thấp– 0,00001 mm/phút, thích hợp cho các thử nghiệm từ biến trong thời gian dài.
• Đường dẫn nâng cấp mô-đun– Nâng cấp từ cơ bản (TRA-1) lên thu thập dữ liệu (TRA-2) hoặc hoàn toàn tự động (TRA-3).
• Nhiều chế độ kiểm tra– Cắt trực tiếp, cắt tuần hoàn, cắt trực tiếp lưu biến, cố kết, v.v.
• Khả năng mở rộng sau này– Nâng cấp khả năng kiểm soát nhiệt độ và áp suất cao tùy chọn.
• Tải đòn bẩy (TRA-1/2)– Đơn giản, tin cậy, không cần nguồn điện, chi phí thấp.
• Vòng kín servo (TRA-3)– Điều khiển tự động có độ chính xác cao, phù hợp với các đường ứng suất phức tạp.
• Đo dịch chuyển có độ phân giải cao– Thích hợp để theo dõi các biến dạng từ biến nhỏ.

Chọn gì

Chọn mô hình dựa trên yêu cầu thử nghiệm và ngân sách:

Lưu ý: Hệ thống vòng kín servo của TRA-3 tự động kiểm soát ứng suất bình thường, điều này rất có lợi cho việc duy trì ứng suất không đổi trong quá trình kiểm tra độ rão. Đối với các nghiên cứu lưu biến dài hạn, TRA-3 được khuyến khích sử dụng.

Luồng quy trình

Ví dụ:Thí nghiệm cắt từ biến trên đất mềm (ứng suất pháp không đổi) sử dụng thiết bị cắt trực tiếp lưu biến ba hoàn toàn tự động (BTU-TRA-3)

• Chuẩn bị mẫu
  • Cắt ba mẫu đất mềm nguyên dạng hoặc đã đúc lại bằng vòng cắt Φ61,8×20 mm.
  • Đo hàm lượng và mật độ nước ban đầu; bão hòa nếu cần thiết.

• Lắp đặt mẫu
  • Đặt ba mẫu vào hộp cắt phía dưới của ba thiết bị, lắp đặt các hộp phía trên, đá xốp và tấm chịu lực.
  • Đặt cụm hộp cắt ba vào khung tải cắt trực tiếp.
  • Nối các thanh tải thường và thanh tải ngang cho mỗi hộp cắt; cài đặt các cảm biến dịch chuyển (một cảm biến ngang trên mỗi đơn vị và các cảm biến dịch chuyển dọc tùy chọn).

• Áp dụng căng thẳng bình thường
  • Trong phần mềm, thiết lập ứng suất pháp chuẩn mục tiêu độc lập cho từng hộp cắt (ví dụ: 50, 100, 200 kPa).
  • Hệ thống servo tự động áp dụng và duy trì mức căng thẳng bình thường không đổi.
  • Ghi lại chuyển vị bình thường (cố kết) cho đến khi ổn định (có thể thiết lập tiêu chí ổn định).

• Đặt thông số cắt
  • Chọn mô-đun “thử nghiệm cắt trực tiếp lưu biến”.
  • Đặt mức ứng suất cắt (ví dụ: 70% cường độ cực đại) hoặc đặt tốc độ cắt (ví dụ: 0,0001 mm/phút đối với độ rão).
  • Đặt thời lượng thử nghiệm (ví dụ: 72 giờ) hoặc giới hạn dịch chuyển.
  • Chọn chế độ điều khiển: kiểm soát ứng suất (ứng suất cắt không đổi) đối với từ biến.

• Bắt đầu cắt
  • Khởi động hệ thống servo ngang để áp dụng ứng suất cắt (hoặc tốc độ) đã đặt.
  • Phần mềm ghi lại lực cắt ngang, chuyển vị ngang, chuyển vị bình thường và thời gian cho mỗi hộp cắt theo thời gian thực.
  • Vẽ đường cong từ biến (chuyển vị cắt theo thời gian).

• Điều kiện dừng
  • Tự động dừng khi đạt đến thời gian đặt trước hoặc giới hạn dịch chuyển.

• Tháo gỡ và làm sạch
  • Dỡ lực bình thường, rút ​​piston ngang, lấy mẫu ra.
  • Ghi lại chế độ hỏng hóc, làm sạch hộp cắt.

• Xử lý dữ liệu
  • Phần mềm vẽ đường cong từ biến, tính toán tốc độ từ biến, cường độ lâu dài, v.v.
  • Đối với các thử nghiệm cắt theo chu kỳ, hãy tính toán độ suy giảm mô đun, hệ số giảm chấn, v.v.
  • Tạo báo cáo thử nghiệm.

Đối với TRA-1 hoặc TRA-2:

• TRA-1 yêu cầu đọc các giá trị theo cách thủ công; không thể tự động vẽ đường cong.
• TRA-2 có thể tự động thu thập dữ liệu, nhưng ứng suất thông thường phải được áp dụng thủ công bằng cách sử dụng trọng lượng; ứng suất/tốc độ cắt được thiết lập thông qua bộ điều khiển.

Bản tóm tắt:Thiết bị cắt trực tiếp lưu biến ba dòng BTU-TRA cung cấp ba cấu hình từ tải đòn bẩy thủ công đến vòng kín servo hoàn toàn tự động. Nó phù hợp cho các thử nghiệm cắt trực tiếp, cắt theo chu kỳ và lưu biến (leo) trên đất mềm, than bùn và các vật liệu tương tự. Thiết kế ba cải thiện đáng kể hiệu quả. Lựa chọn phải dựa trên nhu cầu thu thập dữ liệu, mức độ tự động hóa và ngân sách. Các nâng cấp sau này bao gồm kiểm soát nhiệt độ (0 ~ 90oC) và áp suất cao (1,6 MPa) để mở rộng phạm vi ứng dụng.
