Thiết bị ba trục ứng suất đất không bão hòa tự động

Mô tả sản phẩm

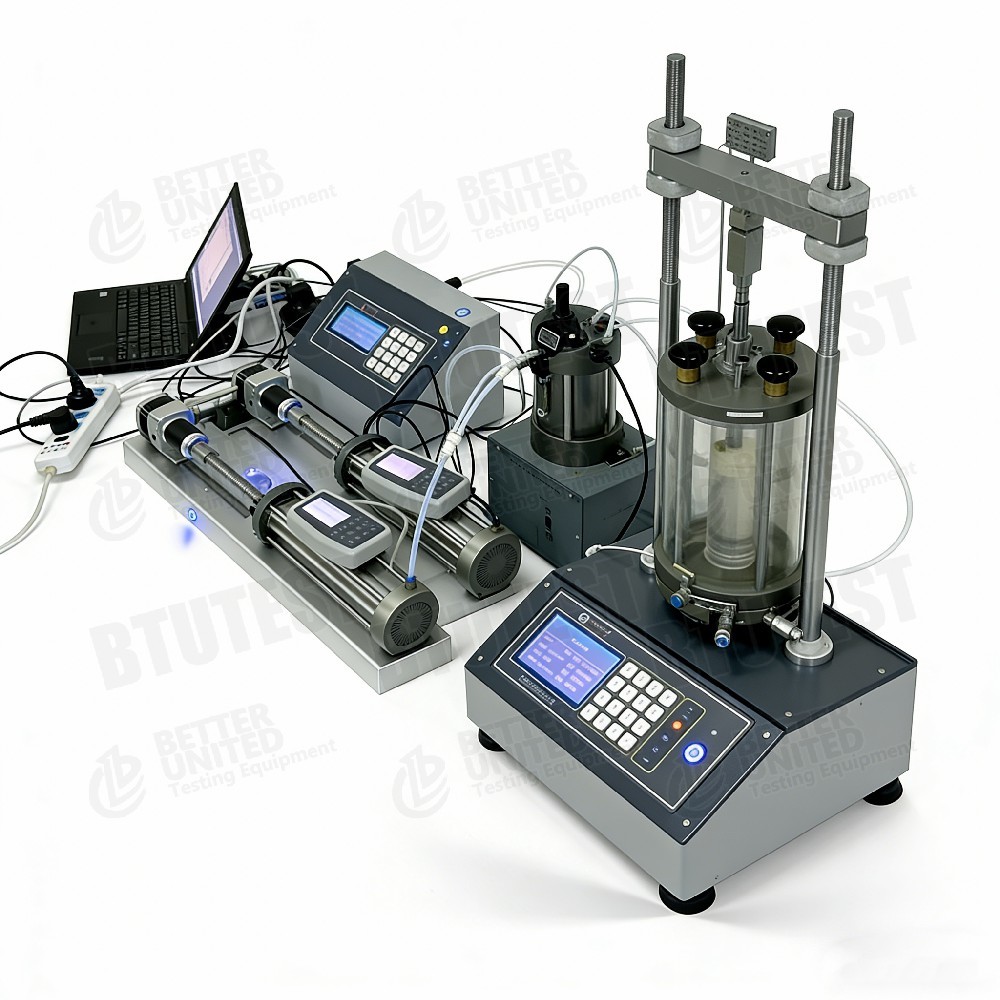

                                                        Thiết bị ba trục ứng suất đất không bão hòa tự động

1. Mô tả

Thiết bị này là mộtThiết bị ba trục ứng suất đất không bão hòa hoàn toàn tự động (BTU- Dòng TTS-U), được thiết kế đặc biệt cho các nghiên cứu tính chất cơ học của đất không bão hòa. Nó thông qua mộttế bào áp suất buồng képvà mộthệ thống đo lường thay đổi tổng khối lượng độc lập, cho phép kiểm soát chính xác áp suất không khí lỗ rỗng, áp lực nước lỗ rỗng và áp suất tế bào, từ đó cho phép kiểm tra đất không bão hòa dưới các đường ứng suất phức tạp. Thiết bị này cũng tương thích với các mô-đun thử nghiệm đất bão hòa và có thể được nâng cấp tùy ý với chức năng điều khiển nhiệt độ và khớp nối đa trường.

---


2. Tiêu chuẩn kiểm tra

• ASTM D6836(Phương pháp thí nghiệm tính chất cơ lý thủy lực của đất không bão hòa)
• ASTM D5298(Phương pháp giấy lọc thế năng đất-nước)
• Bộ tiêu chuẩn ISO 17892(Thí nghiệm phòng thí nghiệm địa kỹ thuật)
• SL 237-1999(Quy chuẩn Trung Quốc về thí nghiệm đất - phần đất chưa bão hòa)
• Các phương pháp phổ biến từ tài liệu nghiên cứu về thí nghiệm ba trục đất không bão hòa


---


3. Thông số kỹ thuật (Parameter)


Thông số kỹ thuật chung khác:

• Hệ thống đo tổng khối lượng: đo độc lập, liên tục, phạm vi không giới hạn
• Đĩa gốm: Giá trị lọt khí cao 500 kPa (nhập khẩu từ Mỹ); tùy chọn 15 Bar (~1,5 MPa)
• Các mô-đun phần mềm: kiểm tra đất bão hòa/không bão hòa, đường ứng suất, lưu biến, v.v.


---


4. Chi tiết (chi tiết kỹ thuật)

• Tế bào áp suất buồng kép: tải đồng thời các khoang bên trong và bên ngoài, giảm ảnh hưởng của biến dạng tế bào đến phép đo thay đổi thể tích.
• Hệ thống đo tổng khối lượng độc lập: không dựa vào sự tích lũy của bộ điều khiển âm lượng; cho phép đo sự thay đổi thể tích liên tục và chính xác, đặc biệt thích hợp cho các thử nghiệm kéo dài hoặc biến dạng lớn.
• Bộ điều khiển áp suất/âm lượng: độ chính xác cao, dung lượng lớn; có thể được sử dụng độc lập để đo tải áp suất và thể tích.
• Kiểm soát áp suất nước/khí lỗ rỗng độc lập: cho phép ứng dụng và đo lường độc lập, cho phép kiểm soát lực hút ma trận.
• Đĩa gốm có khả năng thoát khí cao: Tiêu chuẩn 500 kPa; tùy chọn 15 Bar (~1,5 MPa) cho phạm vi hút cao hơn.
• Tốc độ cắt: lên tới 60 mm/phút (TTS-4U) và thấp tới 0,00001 mm/phút, bao gồm các thử nghiệm từ cắt nhanh đến lưu biến.
• Khả năng nâng cấp: có thể được nâng cấp thành thiết bị ba trục đất không bão hòa thấm áp suất bằng nhau hai chiều, cũng như hệ thống điều khiển nhiệt độ và khớp nối đa trường.


---


5. Ứng dụng

• Nghiên cứu cơ học đất không bão hòa: ví dụ, hoàng thổ, đất giãn nở, đất dư, đất nén
• Phân tích ổn định mái dốc: cường độ thay đổi dưới sự xâm nhập của mưa
• Hệ thống che phủ và lót bãi chôn lấp: đặc tính thủy lực không bão hòa
• Công tác đất nền và đầm nén: ảnh hưởng của sự thay đổi độ ẩm đến khả năng chịu lực
• Vật liệu đệm cho kho chứa chất thải hạt nhân: ví dụ bentonite trong xử lý chất thải phóng xạ ở mức độ cao
• Biến đổi khí hậu và địa kỹ thuật: ảnh hưởng của chu trình khô-ướt đến ứng xử cơ học của đất


---


6. Ưu điểm

• Thực sự hoàn toàn tự động: điều khiển tự động toàn bộ quy trình để kiểm tra đất chưa bão hòa, giảm thiểu lỗi của con người
• Buồng kép + đo thay đổi thể tích độc lập: độ chính xác thay đổi thể tích cao, không bị ảnh hưởng bởi tính linh hoạt của tế bào áp suất
• Phạm vi áp suất và tốc độ rộng: thích ứng với các vật liệu đất không bão hòa khác nhau và các yêu cầu thử nghiệm
• Thiết kế mô-đun: có thể nâng cấp về tính thấm, kiểm soát nhiệt độ, khớp nối đa trường – khả năng mở rộng mạnh mẽ
• Tương thích với các thử nghiệm đất bão hòa: một thiết bị đáp ứng cả nhu cầu kiểm tra đất bão hòa và không bão hòa
• Đĩa gốm nhập khẩu: giá trị lọt khí cao, hiệu suất ổn định và đáng tin cậy


---

8. Chọn gì (hướng dẫn lựa chọn)


---


9. Quy trình xử lý


Dựa trên quy trình thử nghiệm ba trục đất không bão hòa điển hình và các đặc tính của thiết bị này:


• Chuẩn bị mẫu→ Chuẩn bị mẫu đất chưa bão hòa theo kích thước (ví dụ: Ø61,8×H125 mm); cài đặt đĩa gốm và bão hòa nó
• Gắn & niêm phong→ Đặt mẫu vào bình áp suất buồng kép; nối đường áp lực nước lỗ rỗng và lỗ rỗng
• Cân bằng lực hút→ Áp dụng lực hút ma trận mục tiêu bằng kỹ thuật dịch trục (áp suất không khí > áp suất nước); chờ cân bằng
• Giai đoạn hợp nhất (tùy chọn)→ Áp dụng áp lực tế bào ròng; ghi lại sự thay đổi âm lượng và âm lượng đã xả/cạn kiệt
• Đường ứng suất hoặc giai đoạn cắt:
  • Đường ứng suất không đổi (hút liên tục)
  • Cắt biến dạng không đổi (chế độ CU, CD)
  • Đường dẫn thay đổi lực hút (ví dụ, thử nghiệm làm ướt)
  • Lưu biến hoặc tải tuần hoàn tần số thấp (mô-đun tùy chọn)
• Thu thập dữ liệu→ Ghi lại lực dọc trục, chuyển vị, áp lực nước lỗ rỗng, áp suất không khí lỗ rỗng, tổng thể tích thay đổi, áp suất tế bào
• Xử lý hậu kỳ→ Vẽ biểu đồ đường bao phá hoại của đất không bão hòa (phụ thuộc vào lực hút), đường cong ứng suất-biến dạng, đường cong thay đổi thể tích, v.v.
• Thủ tục nâng cấp tùy chọn: điều khiển nhiệt độ, độ thấm, khớp nối đa trường – được thực hiện theo các mô-đun tương ứng
