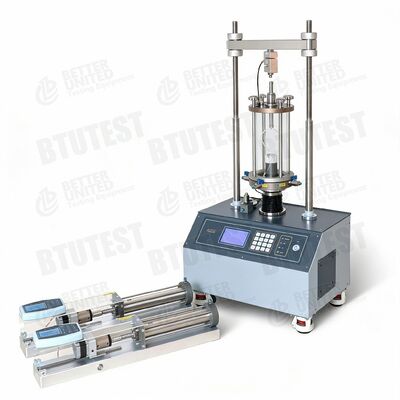

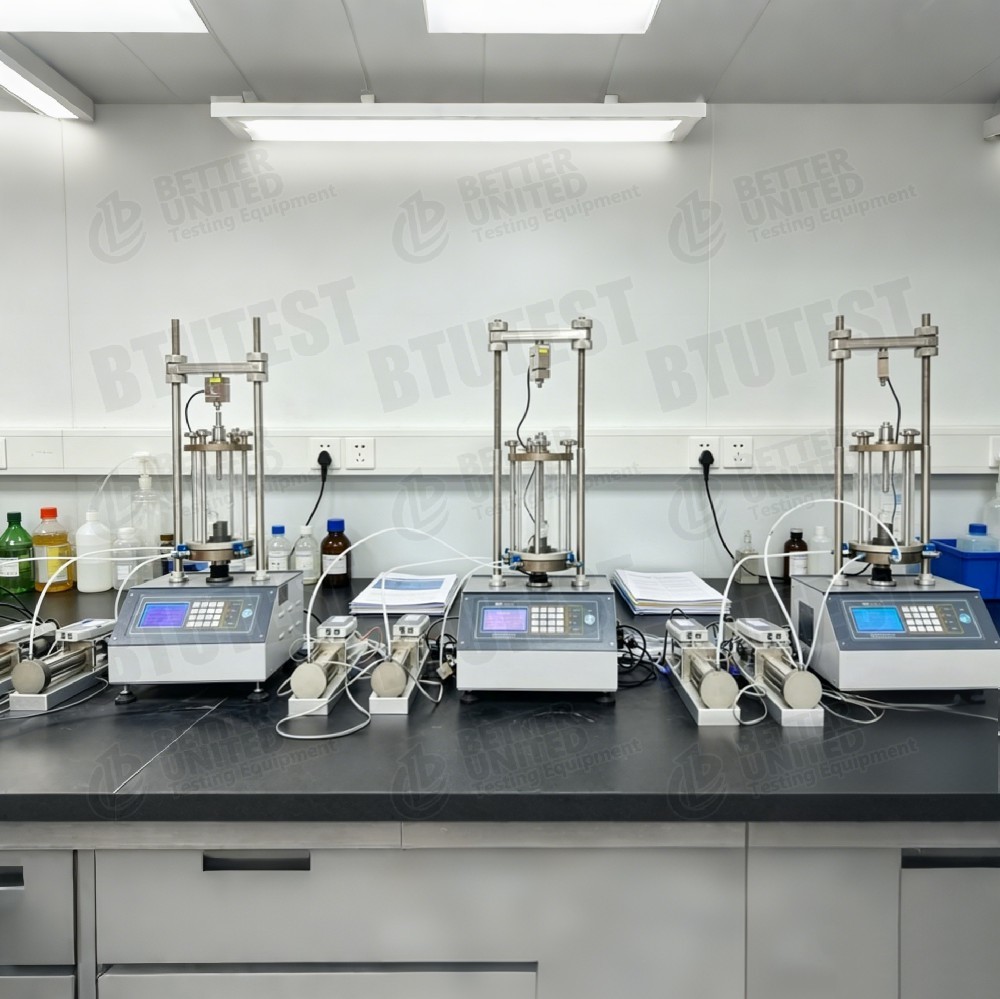

Kiểm tra ba trục tự động

Mô tả sản phẩm

1. Mô tả

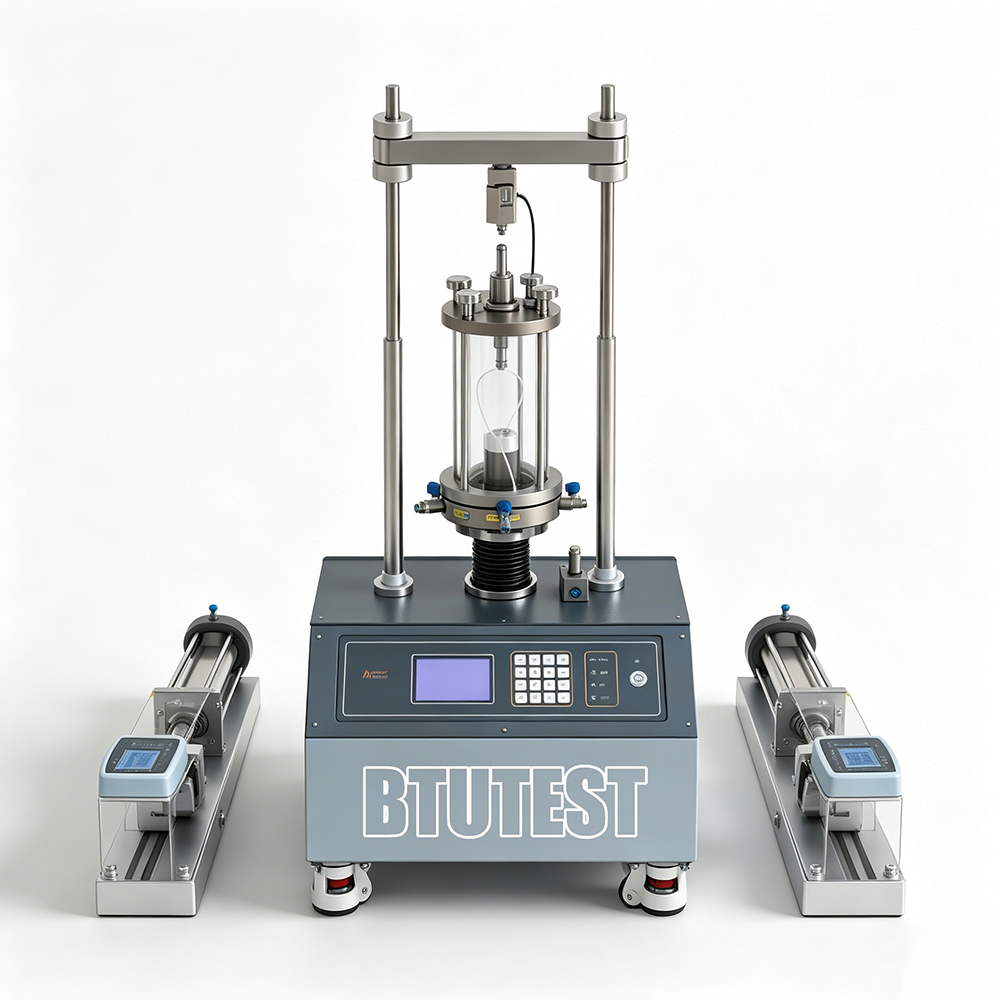

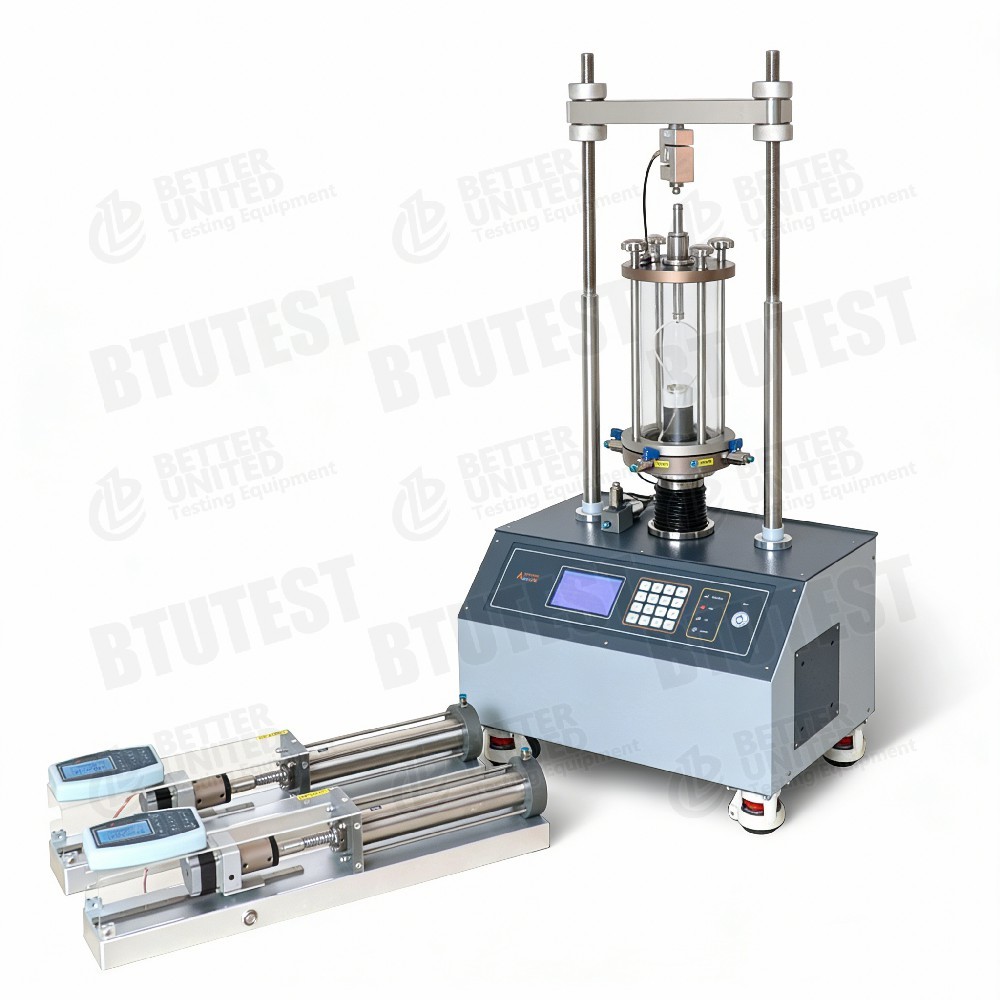

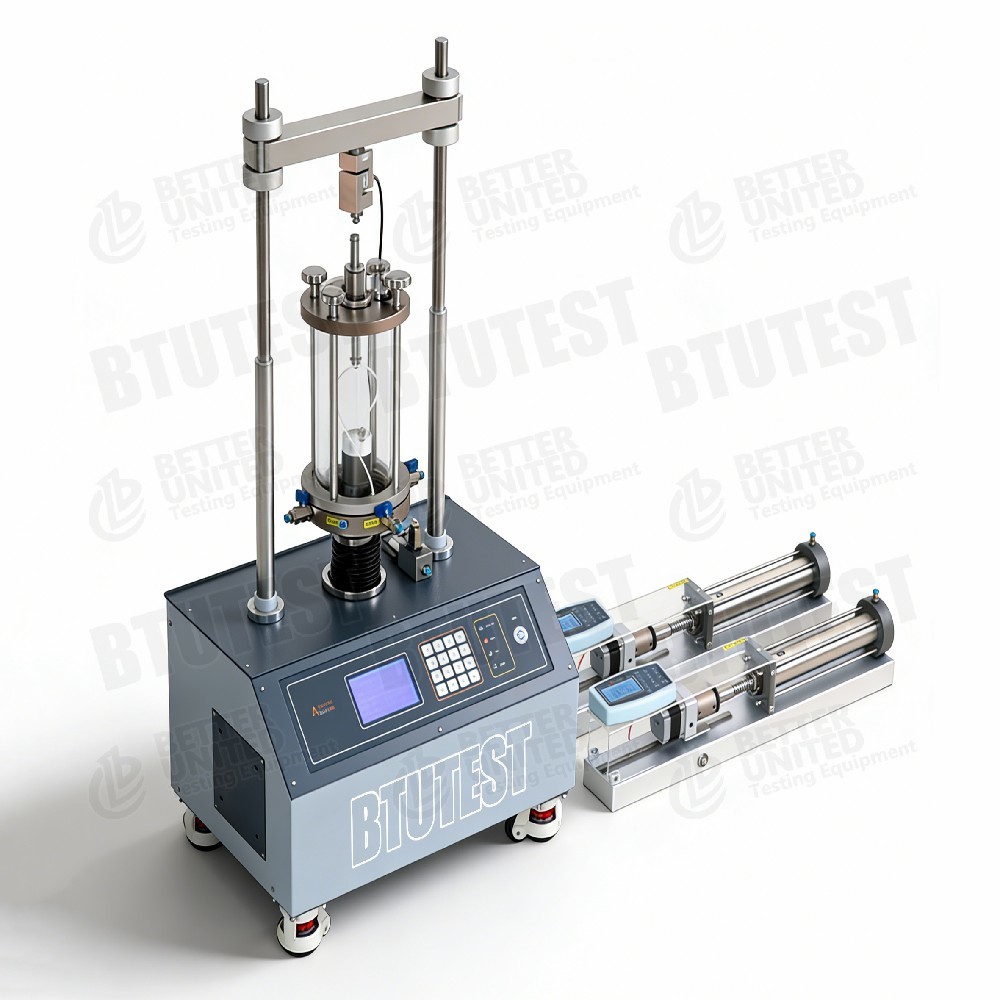

Dòng BTU-TTS là mộthệ thống thí nghiệm ba trục địa kỹ thuật đa chức năngđược sử dụng để xác định các tính chất cơ học của đất dưới các đường ứng suất và điều kiện thoát nước khác nhau. Bộ sản phẩm bao gồm nhiều mô hình, đáp ứng các yêu cầu thử nghiệm từ mẫu nhỏ đến mẫu đất hạt thô lớn. Hệ thống tích hợp tải trọng trục, áp suất tế bào, áp suất ngược, điều khiển tốc độ cắt và thu thập dữ liệu, hỗ trợ các phương pháp thử nghiệm ba trục tiêu chuẩn khác nhau.

2. Tiêu chuẩn kiểm tra

Mặc dù bảng không liệt kê rõ ràng các số tiêu chuẩn nhưng dựa trên thông số kỹ thuật thử nghiệm ba trục chung, hệ thống đáp ứng các tiêu chuẩn trong nước và quốc tế sau:

•ASTM D4767(Thử nghiệm nén ba trục không thoát nước hợp nhất)

•ASTM D7181(Thử nghiệm nén ba trục thoát nước hợp nhất)

•tiêu chuẩn D2850(Thử nghiệm ba trục không thoát nước không cố kết)

•BS 1377: Phần 7(Bài kiểm tra ba trục tiêu chuẩn của Anh)

•ISO 17892-8(Thí nghiệm cắt ba trục của đất)

•SL 237-1999(Thủ tục kiểm tra địa kỹ thuật của Trung Quốc), v.v.

3. Đặc điểm kỹ thuật

4. Chi tiết

•Bộ điều khiển: Bộ điều khiển độc lập cho áp suất tế bào và áp suất ngược, hỗ trợ điều khiển thể tích/áp suất có độ chính xác cao.

•Mô-đun thu thập dữ liệu: Tiêu chuẩn, để ghi lại lực dọc trục, chuyển vị, áp lực lỗ rỗng, thay đổi thể tích theo thời gian thực.

•Chức năng phần mềm: Bao gồm các mô-đun kiểm tra sau:

◦ Bão hòa áp suất ngược

◦ Cố kết đẳng hướng/dị hướng

◦ Không cố kết Không thoát nước (UU)

◦ Cố kết không thoát nước (CU) có đo áp lực nước lỗ rỗng

◦ Thoát nước hợp nhất (CD) với phép đo thay đổi thể tích

◦ Hợp nhất K₀

◦ Kiểm tra đường ứng suất

◦ Kiểm tra tính lưu biến

◦ Hiệu chuẩn cảm biến

◦ Xử lý hậu kỳ và xuất dữ liệu

•Áp suất không khí: Được sử dụng để tạo áp suất tế bào và áp suất ngược; mô hình cung cấp mức 2/3/6 MPa.

5. Ứng dụng

•Khảo sát địa kỹ thuật: Xác định các thông số cường độ chống cắt (c, φ) của đất nền và đất nền.

•Thí nghiệm vật liệu đập: Các mô hình lớn (100/200) thích hợp cho các thí nghiệm ba trục trên đất hạt thô và đá lấp.

•Phân tích ổn định mái dốc: Thu được đường cong ứng suất-biến dạng trong các điều kiện thoát nước khác nhau.

•Kỹ thuật ngầm: Mô phỏng phản ứng áp lực lỗ rỗng trong quá trình đào và gia tải.

•Nghiên cứu và giảng dạy: Được sử dụng để xác nhận các mô hình cấu thành đất và nghiên cứu đường ứng suất.

6. Ưu điểm

•Phạm vi tải và kích thước rộng: Từ 10 kN đến 2000 kN, phủ đất hạt mịn đến hạt thô rất lớn.

•Kiểm soát cắt cực thấp: Tối thiểu 0,00001 mm/phút, thích hợp cho các thử nghiệm từ biến/lưu biến.

•Đo thể tích có độ chính xác cao: Kiểm soát thể tích áp suất ngược lên tới 16000 ml, đáp ứng yêu cầu thay đổi thể tích/thoát mẫu lớn.

•Phần mềm điều khiển hoàn toàn tự động: Tích hợp nhiều quy trình kiểm tra tiêu chuẩn, giảm thiểu lỗi của con người.

•Thiết kế mô-đun: Cấu hình linh hoạt của áp suất tế bào/ngược và áp suất không khí; hiệu chuẩn cảm biến dễ dàng.

7. Thông số (Tóm tắt)

8. Chọn gì

Khuyến nghị dựa trên loại mẫu và yêu cầu thử nghiệm:

Cũng cần xem xét: nhu cầu đo áp lực lỗ rỗng, độ chính xác thay đổi thể tích, khả năng kiểm soát đường ứng suất và cung cấp khí nén tại chỗ.

9. Luồng quy trình

Dưới đây là một quy trình tiêu chuẩn hóa cho mộtThí nghiệm cố kết không thoát nước (CU)sử dụng dòng BTU-TTS (hầu hết các bước được điều khiển tự động bằng phần mềm):

Bước 1: Chuẩn bị và lắp đặt mẫu

• Chuẩn bị mẫu đất đã được làm lại hoặc nguyên mẫu theo kích thước mẫu của mô hình (ví dụ: Φ70×H140 mm).

• Lắp đá xốp, giấy lọc, màng cao su xung quanh mẫu và đặt lên đế tế bào ba trục.

• Lắp đặt cảm biến áp lực lỗ rỗng và đường thoát nước trên cùng, bịt kín khoang.

Bước 2: Làm đầy và khử khí hệ thống

• Mở bộ điều khiển áp suất ngược và ngăn, đổ đầy nước đã khử khí vào đường ống và ngăn, loại bỏ bọt khí.

• Sử dụng chức năng “khử sóng” của phần mềm để đảm bảo đo lường sự thay đổi âm lượng chính xác.

Bước 3: Bão hòa áp suất ngược

• Chọn module “Bão hòa áp suất ngược” trong phần mềm.

• Đặt áp suất ngược mục tiêu (ví dụ: 300 kPa) và áp suất tế bào (cao hơn áp suất ngược 20~50 kPa).

• Tự động tạo áp lực lùi từng bước đồng thời theo dõi hệ số áp lực nước lỗ rỗng B (thường là B ≥ 0,95 biểu thị độ bão hòa hoàn toàn).

Bước 4: Hợp nhất đẳng hướng/dị hướng

• Chọn module “Hợp nhất” trong phần mềm.

• Đặt áp suất ô mục tiêu (hoặc điều kiện K₀) và tiêu chí ổn định thay đổi thể tích/thời gian hợp nhất.

• Hệ thống tự động ghi lại sự thay đổi thể tích và sự tiêu tán áp lực lỗ rỗng, tạo nhật ký cố kết.

Bước 5: Cắt (không thoát nước hoặc thoát nước)

• Chọn mô-đun “Cắt”, đặt tốc độ cắt (ví dụ: 0,05 mm/phút).

• Bắt đầu tải dọc trục; hệ thống ghi lại thời gian thực lực dọc trục, chuyển vị, áp lực lỗ rỗng (CU) hoặc thay đổi thể tích (CD).

• Tự động phát hiện tình trạng đỉnh điểm hoặc kết thúc (ví dụ: biến dạng đạt 20%).

Bước 6: Chấm dứt kiểm tra và xử lý dữ liệu

• Phần mềm tự động dừng tải, giải phóng áp suất tế bào, xuất dữ liệu thô (ứng suất, biến dạng, áp suất lỗ rỗng, thay đổi thể tích).

• Mô-đun xử lý sau tính toán các thông số cường độ cắt (c, φ), mô đun đàn hồi, biến dạng phá hủy, v.v.

• Tạo báo cáo thử nghiệm, xuất sang Excel/PDF.

Bước 7: Vệ sinh và bảo trì thiết bị

• Xả hết nước trong tế bào, lấy mẫu ra.

• Đường sạch và đá xốp; thực hiện kiểm tra zeroing cảm biến.

Đối với các loại thử nghiệm khác (UU, CD, đường ứng suất, lưu biến), chỉ có các điều kiện thoát nước và mục tiêu kiểm soát trong giai đoạn bão hòa/cố kết/cắt là thay đổi; phần mềm cung cấp các trình hướng dẫn tích hợp tương ứng.
