Thiết bị ba trục đường căng thẳng Bishop

Mô tả sản phẩm

Đường dẫn ứng suất Bishop ba trục

1. Mô tả

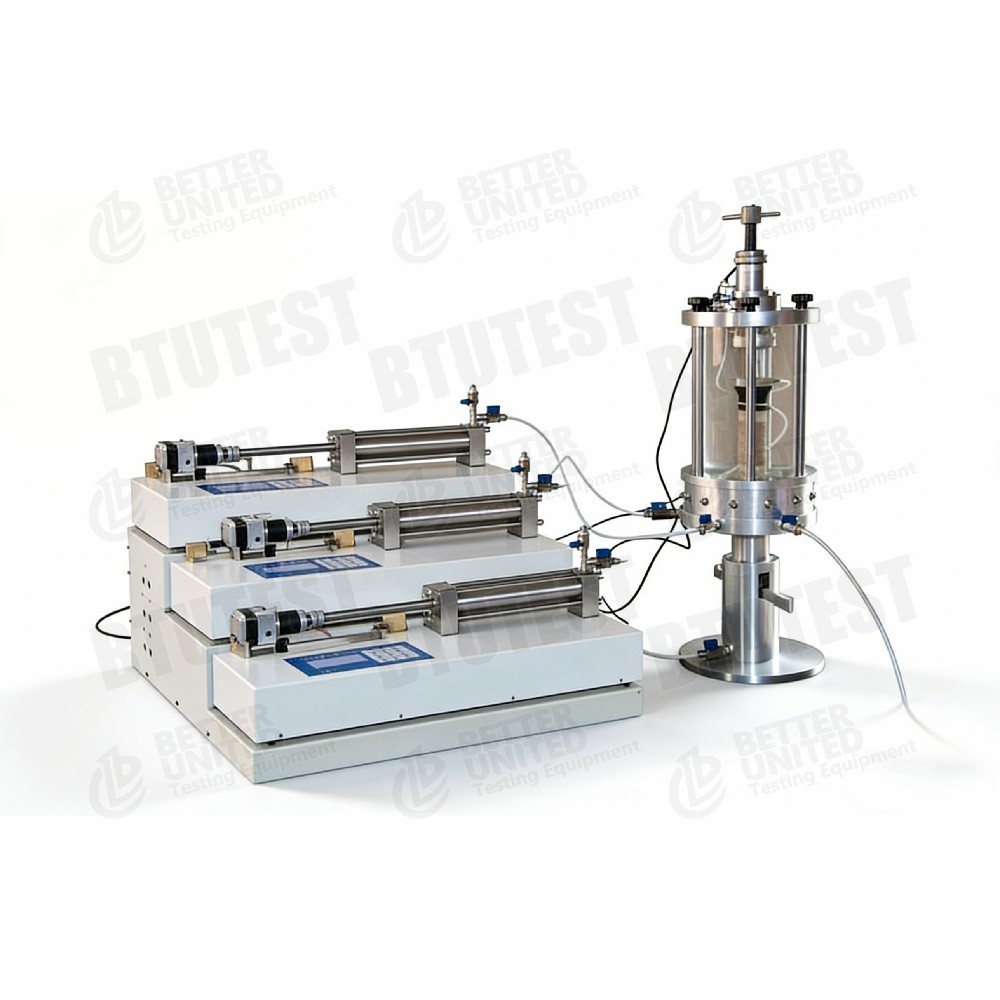

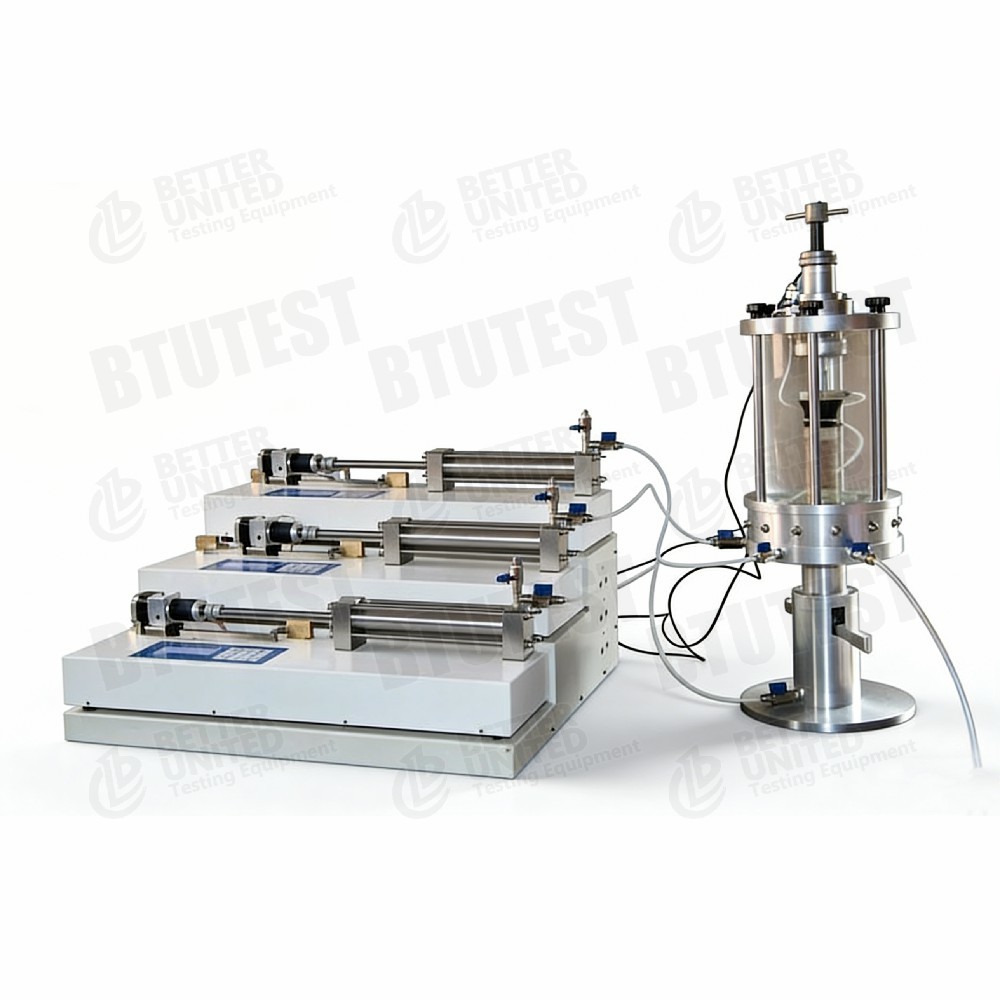

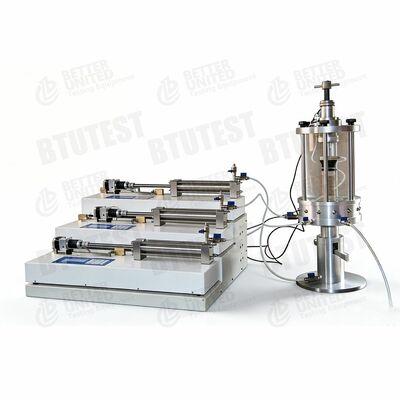

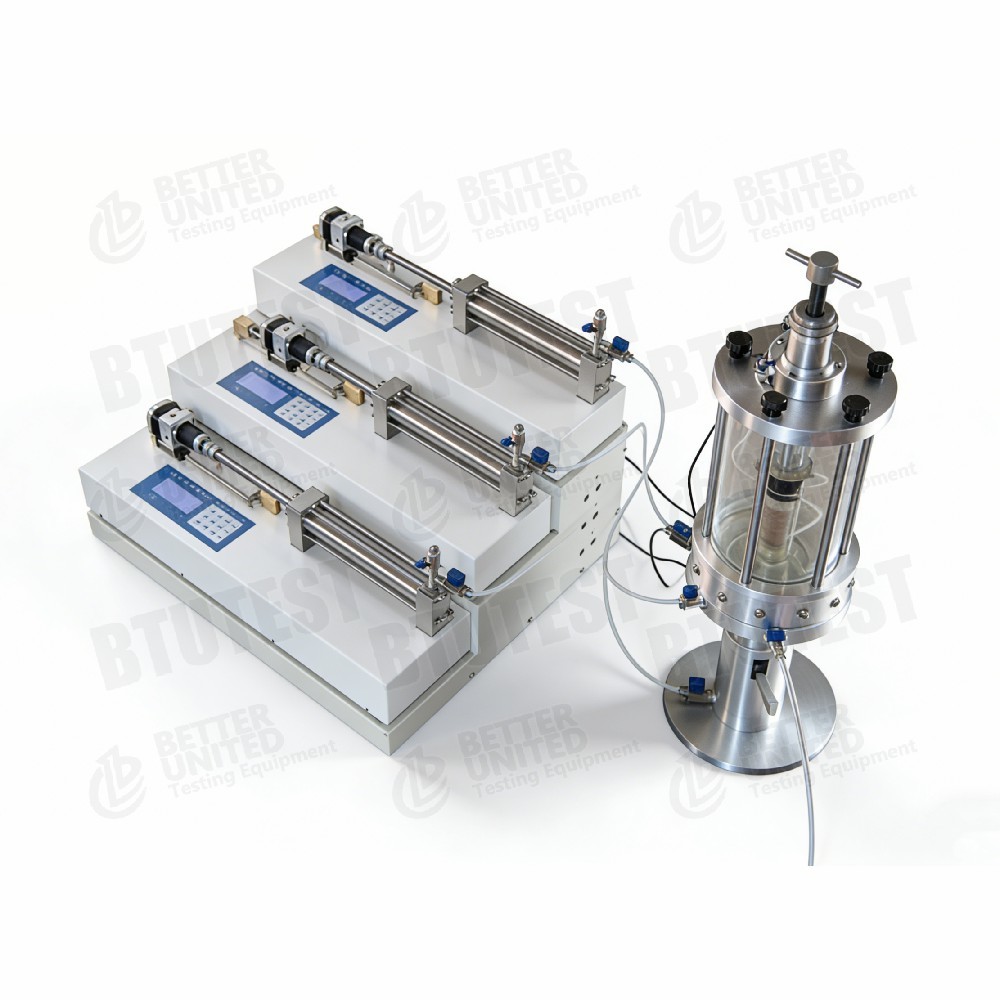

Thiết bị này là mộtThiết bị ba trục đường ứng suất Bishop (BTU-TTS-5S), được thiết kế dựa trên cảm biến áp suất đường dẫn ứng suất kiểu Bishop. Nó được sử dụng đặc biệt để nghiên cứu các tính chất cơ học của đất bão hòa dưới các đường ứng suất phức tạp. Hệ thống này được trang bị cảm biến tải trọng chìm có độ chính xác cao, cảm biến dịch chuyển LVDT, bộ thu thập dữ liệu đa kênh và nhiều bộ điều khiển áp suất/thể tích, cho phép điều khiển hoàn toàn tự động từ bão hòa và cố kết đến cắt đường ứng suất. Phần mềm bao gồm các mô-đun nâng cao như đường ứng suất tuyến tính (pq hoặc st, với 6 dạng), tải tuần hoàn tần số thấp và cố kết k0.

2. Tiêu chuẩn kiểm tra

• ASTM D7181(Thử nghiệm nén ba trục thoát nước hợp nhất)
• ASTM D4767(Thử nghiệm nén ba trục không thoát nước hợp nhất)
• tiêu chuẩn D2850(Thử nghiệm nén ba trục không thoát nước không cố kết)
• BS 1377(Tiêu chuẩn Anh về kiểm tra đất)
• SL 237-1999(Đặc điểm kỹ thuật của Trung Quốc để kiểm tra đất)

3.Thông số kỹ thuật (Thông số)

4. Chi tiết (chi tiết kỹ thuật)

• Tế bào áp suất đường ứng suất Bishop: Thiết kế kiểu Bishop thích hợp cho các thử nghiệm đất bão hòa; áp suất tế bào tối đa 2000 kPa, lực dọc trục 10 kN.
• Tế bào tải chìm: Được lắp bên trong tế bào áp suất để tránh ma sát piston; độ chính xác cao tới ±0,05% FS; phạm vi tùy chọn 5kN hoặc 10kN.
• Cảm biến dịch chuyển LVDT: Thương hiệu Anh, độ chính xác ±0,15% FS, phạm vi 50mm, phù hợp cho phép đo biến dạng mẫu thông thường.
• Ba bộ điều khiển âm lượng độc lập:
  • Áp suất dọc trục: 3MPa/250cc
  • Áp suất ngược: 2MPa / 250cc
  • Áp suất tế bào: 2MPa / 250cc

Cho phép kiểm soát độc lập và chính xác áp suất tế bào, áp suất ngược và áp suất dọc trục cũng như đo lường sự thay đổi thể tích.

• Đơn vị thu thập dữ liệu: 10 kênh, hỗ trợ 2 tín hiệu số (ví dụ: LVDT, Load cell) và 8 tín hiệu tương tự (ví dụ: áp suất lỗ rỗng, thay đổi âm lượng); Độ phân giải 16 bit.
• Mô-đun đường dẫn ứng suất: Cung cấp 6 loại đường ứng suất tuyến tính (dạng pq hoặc st); đường dẫn tùy chỉnh có thể được xác định – phù hợp để mô phỏng lịch sử ứng suất phức tạp.
• Mô-đun tuần hoàn tần số thấp: Hỗ trợ tải tuần hoàn tần số thấp trong chế độ kiểm soát tải, để mô phỏng tải địa chấn hoặc tải giao thông.
• mô-đun k0: Cho phép kiểm tra độ cố kết và độ trương nở của k0.

5. Ứng dụng

• Nghiên cứu đường ứng suất trên đất bão hòa: mô phỏng các thay đổi ứng suất trong quá trình đào, lấp, dỡ tải và các tình huống kỹ thuật thực tế khác
• Hiệu chỉnh tham số mô hình cấu thành: ví dụ: mô hình Cam-clay, mô hình Duncan-Chang
• Kỹ thuật nền và mái dốc: đặc tính cường độ và biến dạng dưới các đường ứng suất khác nhau
• Kiểm tra tải theo chu kỳ: phản ứng của đất dưới tải trọng tàu điện ngầm hoặc giao thông (mô-đun tuần hoàn tần số thấp)
• kiểm tra hợp nhất k0: xác định hệ số áp lực ngang của đất ở trạng thái nghỉ
• Phòng thí nghiệm giảng dạy và nghiên cứu: Thí nghiệm cơ học đất nâng cao

6. Ưu điểm

• Tế bào áp suất kiểu Bishop: được tối ưu hóa cho các đường ứng suất bão hòa của đất, giảm sai số
• Cảm biến tải trọng chìm có độ chính xác cao: đo trực tiếp tải trọng mẫu, tránh ma sát piston
• Ba bộ điều khiển âm lượng độc lập: kiểm soát độc lập áp suất tế bào, áp suất ngược và áp suất dọc trục; đo lường thay đổi âm lượng chính xác
• Mô-đun phần mềm phong phú: bao gồm các đường ứng suất ba trục thông thường đến nâng cao, chu kỳ tần số thấp, cố kết k0
• Cấu hình tiết kiệm chi phí: Lực dọc trục 10kN, áp suất tế bào 2000kPa – đủ cho hầu hết các nhu cầu thử nghiệm đất bão hòa
• Khả năng nâng cấp mô-đun: có thể bổ sung thêm các dạng đường ứng suất hoặc các hàm tải tuần hoàn khi cần thiết

7. Chọn gì (hướng dẫn lựa chọn)

8. Quy trình xử lý

• Chuẩn bị mẫu→ Chuẩn bị mẫu đất bão hòa Ø39,1mm hoặc 50mm
• Gắn tế bào áp suất→ Lắp mẫu, Loadcell chìm, LVDT; kết nối các đường áp suất di động/trở lại/trục
• Giai đoạn bão hòa→ Độ bão hòa áp suất ngược và kiểm tra B để xác minh mức bão hòa
• Giai đoạn hợp nhất (tùy chọn)→ Cố kết đẳng hướng hay cố kết k0
• Giai đoạn đường cắt hoặc ứng suất:
  • Cắt CD/CU/UU thông thường
  • Đường ứng suất tuyến tính (pq hoặc st, 6 dạng)
  • Tải tuần hoàn tần số thấp (yêu cầu mô-đun tải nâng cao)
• Thu thập dữ liệu→ DAQ 10 kênh đồng thời ghi lại lực dọc trục, chuyển vị, áp lực lỗ rỗng, thay đổi thể tích, áp suất tế bào, áp suất ngược
• Xử lý hậu kỳ→ Phần mềm tạo ra các biểu đồ đường ứng suất, đường cong ứng suất-biến dạng, đường ứng suất hữu hiệu, đường bao hư hỏng, v.v.
• Đầu ra báo cáo→ Tự động tạo các bảng và đường cong tuân thủ tiêu chuẩn; hỗ trợ in ấn và xuất khẩu
