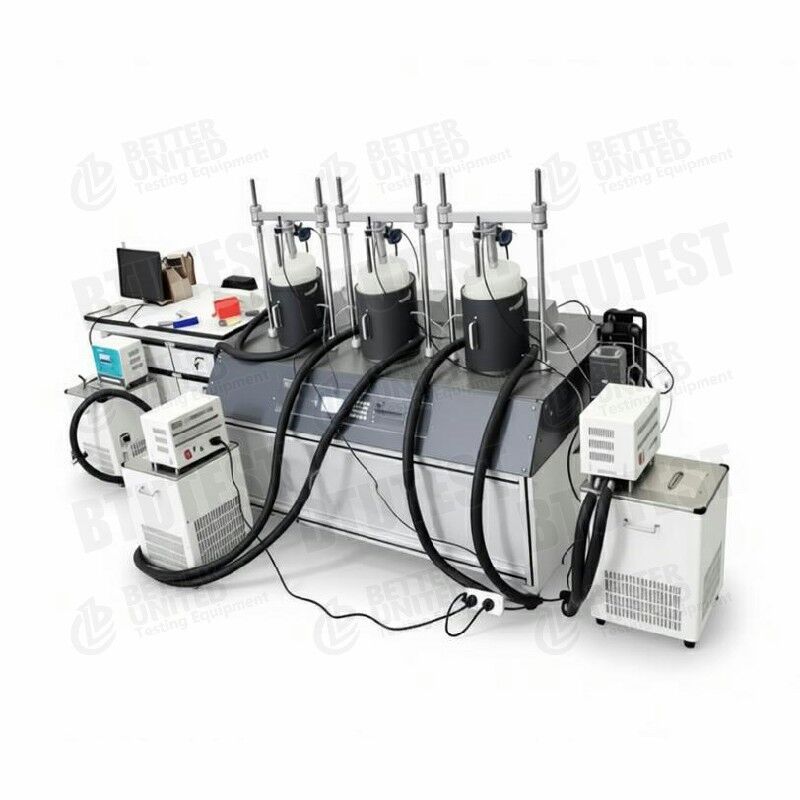

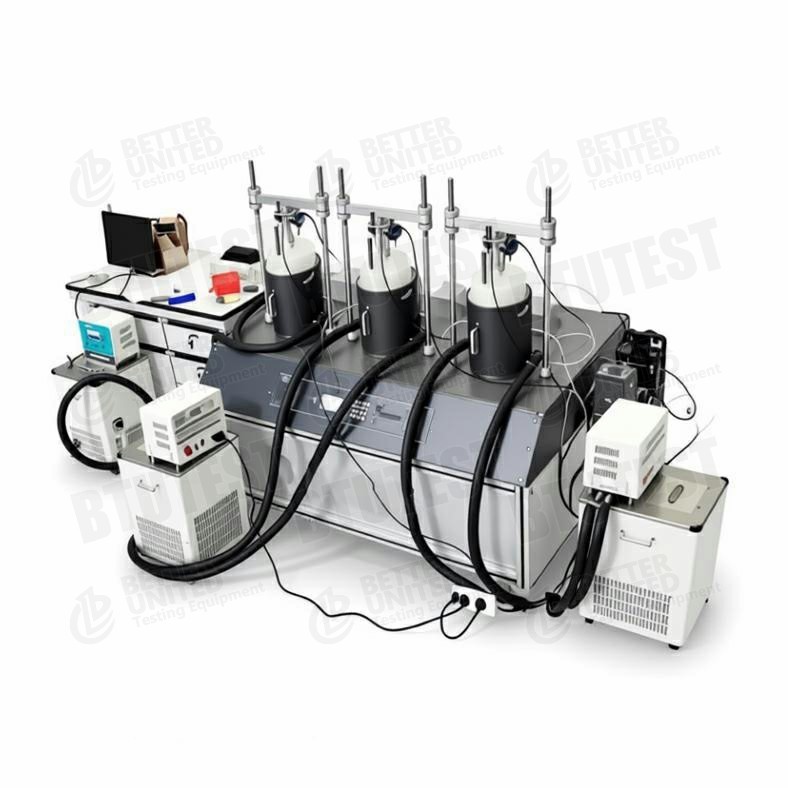

Thiết bị ba trục leo được điều khiển nhiệt độ ba đơn vị tự động

Mô tả sản phẩm

                                             Thiết bị ba trục leo được điều khiển nhiệt độ ba đơn vị tự động

1. Mô tả

Thiết bị này là mộtThiết bị ba trục leo được điều khiển nhiệt độ ba đơn vị hoàn toàn tự động (BTU-TCA-3T). Đây là một hệ thống thí nghiệm địa kỹ thuật tiên tiến tích hợpkiểm soát nhiệt độ, cắt ba trục và kiểm tra độ rão. Nó thông qua mộttế bào áp suất kiểm soát nhiệt độ buồng képvà cung cấp khả năng kiểm soát nhiệt độ chính xác từ -30oC đến +100oC, với cả haikiểm soát căng thẳng và kiểm soát căng thẳngcác chế độ hoạt động. Hệ thống này bao gồm ba đơn vị thử nghiệm độc lập (ba đơn vị) cho phép thử nghiệm đồng thời nhiều mẫu thử cho các thử nghiệm leo hoặc ba trục. Phần mềm bao gồm ba trục thông thường, cố kết k0, đường ứng suất vàleo ba trụcmô-đun, làm cho nó phù hợp cho các nghiên cứu dài hạn về biến dạng và kết hợp với nhiệt độ.

---

2. Tiêu chuẩn kiểm tra

• ASTM D7181(Thử nghiệm nén ba trục thoát nước hợp nhất)
• ASTM D4767(Thử nghiệm nén ba trục không thoát nước hợp nhất)
• tiêu chuẩn D2850(Thử nghiệm nén ba trục không thoát nước không cố kết)
• ASTM D7078(Phương pháp thử độ leo)
• BS 1377(Tiêu chuẩn Anh về kiểm tra đất)
• SL 237-1999(Đặc điểm kỹ thuật của Trung Quốc để kiểm tra đất)

Các khía cạnh kiểm soát nhiệt độ và độ rão có thể tuân theo các thông số kỹ thuật nghiên cứu có liên quan hoặc các quy trình tùy chỉnh.

---

3. Thông số kỹ thuật (Parameter)

Mô-đun phần mềm: Thu thập dữ liệu, bão hòa áp suất ngược, UU, CU, CD, cố kết k0, đường ứng suất, từ biến ba trục

---

4. Chi tiết (chi tiết kỹ thuật)

• Tế bào áp suất kiểm soát nhiệt độ buồng kép: Thiết kế buồng kép với chất lỏng kiểm soát nhiệt độ tuần hoàn, giảm nhiễu với các phép đo thay đổi thể tích và áp suất tế bào.
• Cảm biến nhiệt độ được gắn ở đế mẫu: Đo nhiệt độ thực tế bên trong của mẫu thay vì nhiệt độ môi trường, với độ chính xác ± 0,1oC.
• Phạm vi kiểm soát nhiệt độ rộng: -30oC ~ +100oC, bao phủ đất đóng băng, địa kỹ thuật nhiệt độ cao, cọc năng lượng, v.v.
• Hệ thống tải có độ chính xác cao: Tốc độ cắt thấp tới 0,00001 mm/phút, thích hợp cho các thử nghiệm từ biến dài hạn; lực dọc trục tối đa 30 kN.
• Chế độ điều khiển kép: Hỗ trợ cả haikiểm soát căng thẳng(cắt tốc độ không đổi) vàkiểm soát căng thẳng(ứng dụng tải không đổi) - chế độ sau rất cần thiết cho các thử nghiệm độ rão.
• Đo lường sự thay đổi thể tích/thoát nước có độ phân giải cao: Độ phân giải 0,001 ml, dung tích ≥200 ml, thích hợp để phát hiện những thay đổi thể tích nhỏ trong quá trình leo dài hạn.
• Cấu trúc ba đơn vị: Ba cảm biến áp suất và trục tải độc lập, cho phép thử nghiệm đồng thời ba mẫu thử khác nhau (điều kiện giống nhau hoặc khác nhau), cải thiện đáng kể hiệu quả thử nghiệm.

---

5. Ứng dụng

• Nghiên cứu độ lún dài hạn của đất yếu: Mô phỏng hiện tượng từ biến của đất yếu dưới tác dụng của tải trọng không đổi
• Kỹ thuật đất đóng băng và vùng lạnh: Đặc tính rão và độ bền ở nhiệt độ dưới 0 (-30oC)
• Cọc năng lượng và máy bơm nhiệt nguồn mặt đất: Ảnh hưởng của chu trình nhiệt độ đến đất leo quanh cọc
• Kho chứa chất thải hạt nhân: Biến dạng dài hạn của vật liệu đệm khi tiếp xúc với ứng suất nhiệt
• Kè và đập cao: Dự đoán biến dạng dưới tác dụng của tải trọng dài hạn
• Hiệu chỉnh tham số mô hình cấu thành: Xác định các tham số cho mô hình từ biến và lưu biến
• Giảng dạy và nghiên cứu: Thử nghiệm kết hợp ứng suất-nhiệt độ-thời gian phức tạp

---

6. Ưu điểm

• Phạm vi kiểm soát nhiệt độ rộng(-30oC ~ +100oC): bao gồm đất đóng băng, nhiệt độ cao và điều kiện nhiệt độ môi trường
• Đo nhiệt độ mẫu thật: Cảm biến được gắn vào đế mẫu để kiểm soát nhiệt độ chính xác hơn
• Chế độ điều khiển kép(biến dạng + ứng suất): đáp ứng cả yêu cầu từ biến và ba trục thông thường
• Khả năng cắt tốc độ cực thấp: 0,00001 mm/phút, thích hợp cho lưu biến lâu dài
• Thay đổi âm lượng/thoát nước có độ phân giải cao: 0,001 ml, thích hợp để phát hiện những thay đổi thể tích nhỏ
• Ba đơn vị thử nghiệm độc lập: Ba hệ thống được điều khiển độc lập, hiệu quả cao, thích hợp cho các thử nghiệm so sánh
• Phần mềm mô-đun: Bao gồm các mô-đun nâng cao như k0, đường ứng suất và leo
• Sphần mềm: Thuận lợi

---

8. Chọn gì (hướng dẫn lựa chọn)

---

9. Quy trình xử lý

• Chuẩn bị mẫu→ Chuẩn bị mẫu đất bão hòa/không bão hòa có kích thước Ø39,1mm×80mm hoặc Ø61,8mm×125mm
• Gắn tế bào áp suất→ Lắp mẫu vào buồng áp suất được kiểm soát nhiệt độ buồng kép; nối các đường áp lực tế bào, áp lực ngược và áp lực lỗ rỗng; nhúng cảm biến nhiệt độ ở chân đế
• Đặt nhiệt độ→ Đặt nhiệt độ mục tiêu (ví dụ: -20oC, +5oC, +60oC); chờ nhiệt độ ổn định (độ chính xác ± 0,1oC)
• Bão hòa và hợp nhất→ Độ bão hòa áp suất ngược → Kiểm tra B → Cố kết đẳng hướng hoặc cố kết k0 (tùy chọn)
• Giai đoạn leo thang (kiểm soát căng thẳng)→ Áp dụng ứng suất dọc trục không đổi (hoặc áp suất tế bào không đổi/ứng suất lệch); ghi lại biến dạng trục và thay đổi thể tích theo thời gian
• Giai đoạn cắt (kiểm soát sức căng, tùy chọn)→ Sau khi rão, cắt với tốc độ không đổi cho đến khi hỏng; xác định cường độ dư
• Thu thập dữ liệu→ Giám sát dài hạn (hàng giờ đến hàng tháng): lực dọc trục/ứng suất, chuyển vị/biến dạng, thay đổi thể tích, thoát nước, áp lực lỗ rỗng, nhiệt độ
• Xét nghiệm đa mẫu song song→ Hệ thống ba đơn vị có thể thực hiện đồng thời các thử nghiệm từ biến trên ba mẫu khác nhau trong các điều kiện nhiệt độ/ứng suất khác nhau
• Xử lý hậu kỳ→ Vẽ các đường cong từ biến (biến dạng so với thời gian), đường cong ứng suất-biến dạng đẳng thời, đường cong tốc độ từ biến, v.v.; xác định các thông số leo (ví dụ: tốc độ leo thứ cấp, ngưỡng lỗi leo)
• Đầu ra báo cáo→ Tự động tạo bảng và đường cong kiểm tra; hỗ trợ xuất khẩu và in ấn
