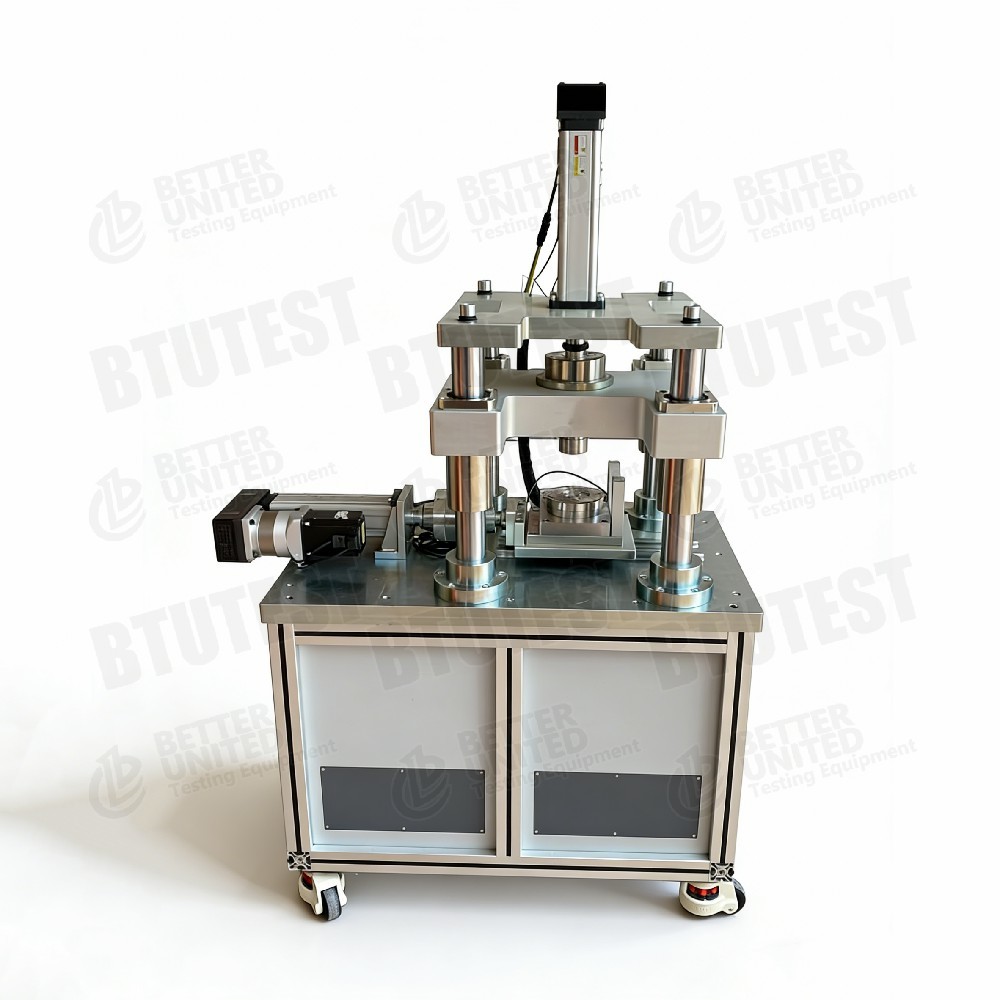

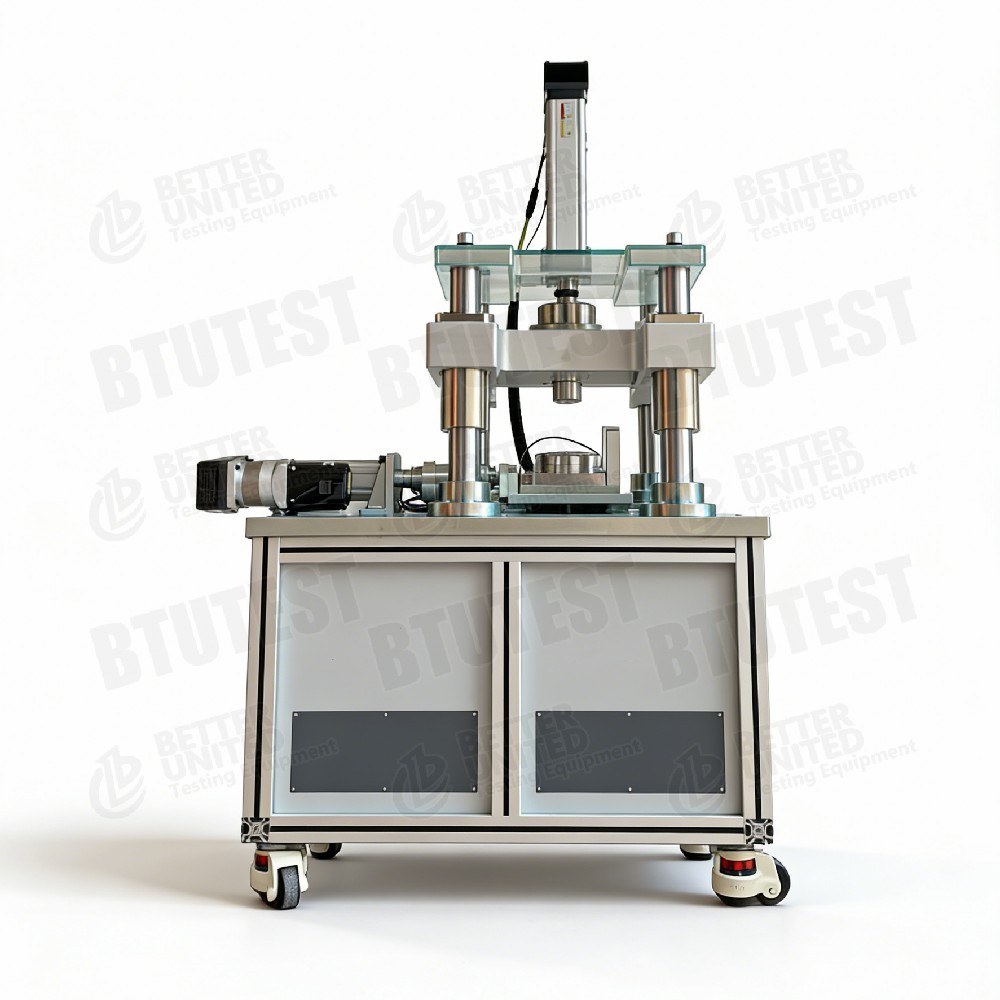

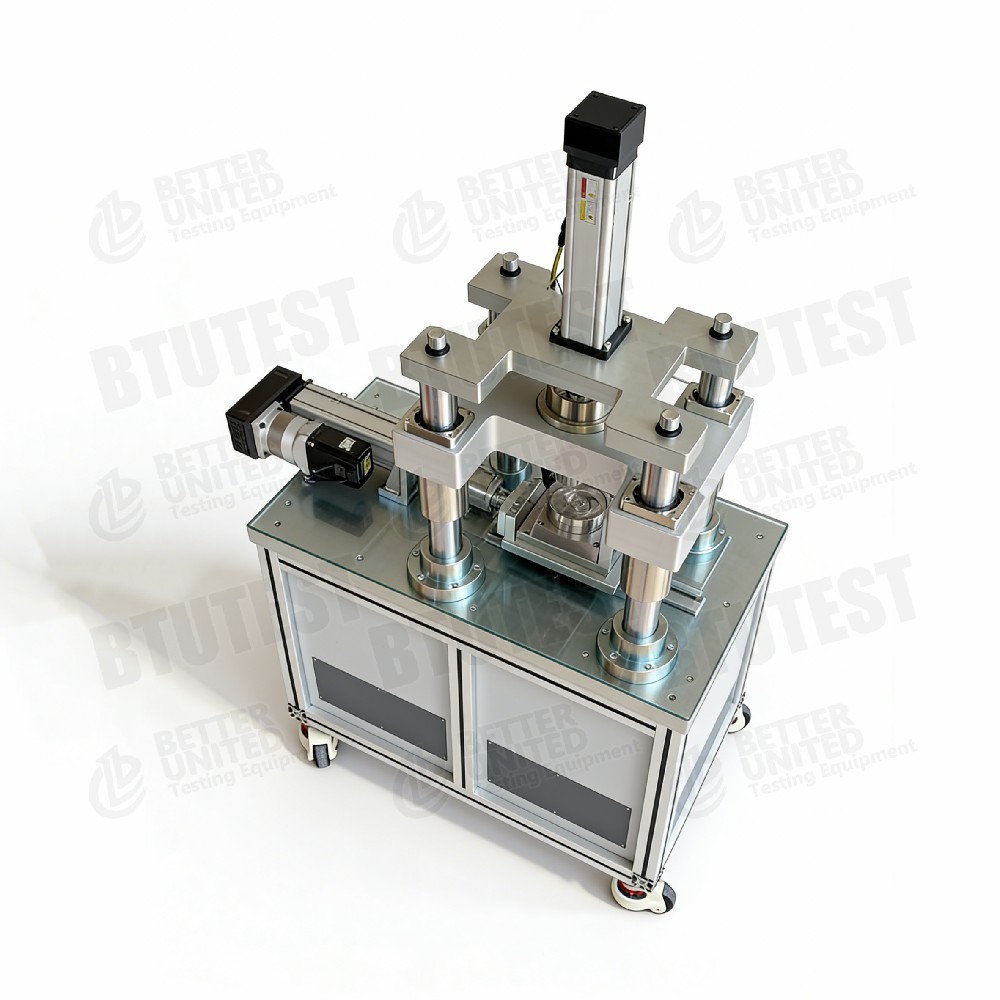

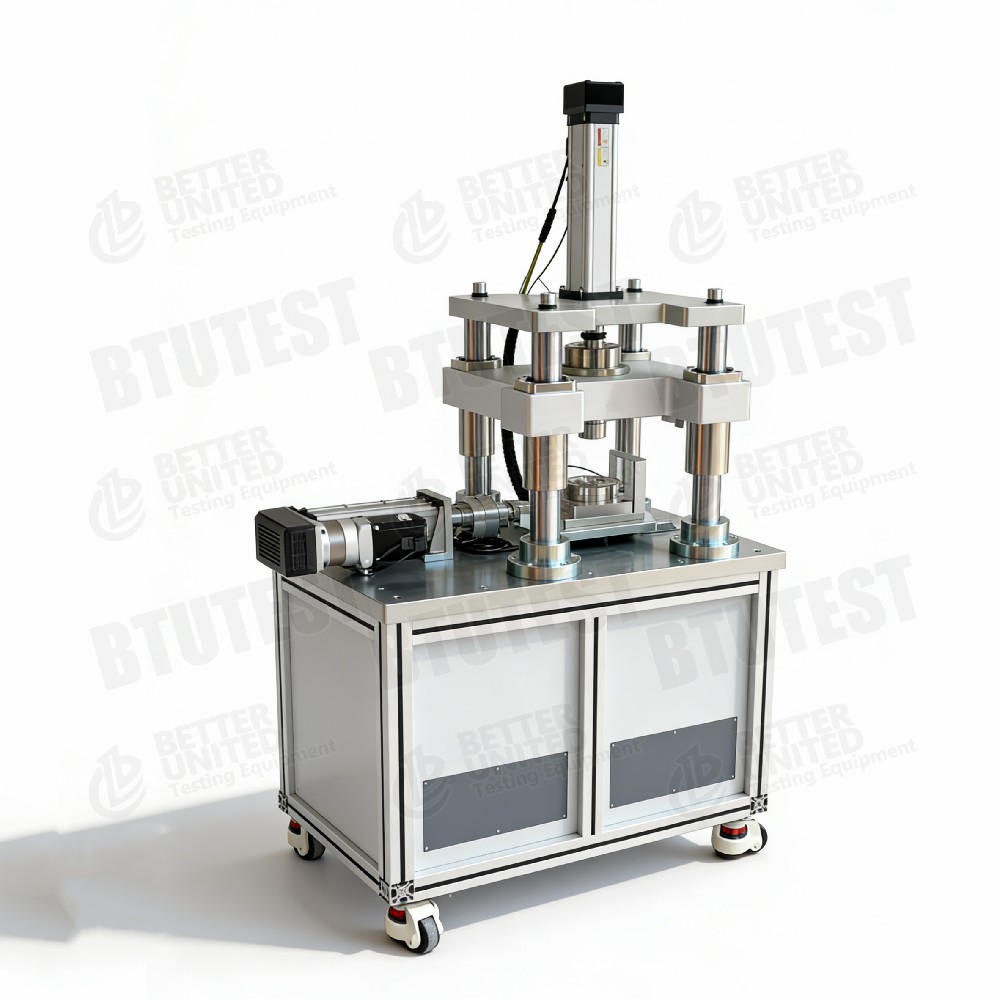

Thiết bị cắt đơn giản được điều khiển bằng servo tự động

Mô tả sản phẩm

                                        Máy cắt đơn giản tự động được điều khiển bằng máy chủ

Mô tả

Thiết bị này làBTUMáy cắt đơn giản hoàn toàn tự động, điều khiển bằng máy chủ, có sẵn trong các mô hình sau:

• BTU- DSSA-1: Tiêu chuẩn ( tĩnh)
• BTU-DSSA-2: Động lực (đánh tải động chu kỳ theo hướng X)
• BTU- DSSA-3: Ba chiều + tải năng động

Hệ thống chủ yếu bao gồm:

• Một khung chính (cung cấp khung tải)
• Hệ thống tải động cơ servo dọc (0 ∼ 10 kN)
• Hệ thống tải động cơ servo ngang (0 ∼ 10 kN)
• 30 vòng xếp chồng cắt đơn giản (hộp cắt, đường kính bên trong 61,8 mm, mỗi vòng dày 2 mm)
• Hệ thống phần mềm hỗ trợ

Chức năng chính:

• Điều khiển chiều cao chủ động thụ động
• Chế độ tải có kiểm soát căng thẳng hoặc căng thẳng
• Các thử nghiệm cắt đơn tĩnh trong điều kiện thoát nước (trọng lượng liên tục) hoặc không thoát nước (tốc độ khối lượng liên tục), có hoặc không có thiên hướng cắt
• Các thử nghiệm cắt đơn giản động chu kỳ theo hướng X (DSSA-2/3)

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• ASTM D6528(Phương pháp thử nghiệm tiêu chuẩn cho thử nghiệm cắt đơn giản không thấm hợp nhất)
• Đơn vị:(Sức mạnh dư thừa của đất gắn kết bão hòa ¢ biến thể cắt đơn giản ít phổ biến hơn)
• ISO 17892-9(Điều này cũng áp dụng các nguyên tắc tương tự)
• BS 1377-8(Phần thử cắt đơn giản)
• JGS 0563(Phương pháp thử nghiệm cắt đơn giản của Nhật Bản)

Thiết bị có thể đáp ứng các yêu cầu về tốc độ cắt, căng thẳng bình thường, điều kiện thoát nước / không thoát nước, tải năng động, v.v. được chỉ định trong các tiêu chuẩn trên.

Thông số kỹ thuật

Chi tiết

• Thiết kế vòng xếp chồng30 vòng, mỗi vòng dày 2 mm, đường kính bên trong 61,8 mm. Các vòng cho phép dịch chuyển tương đối ngang trong khi duy trì biến dạng dọc tự do, mô phỏng các điều kiện cắt đơn giản.
• Kiểm soát ma sát- Mỗi bề mặt vòng được nghiền chính xác bằng cách sử dụng máy nghiền bề mặt để giảm thiểu ma sát giữa các vòng, cải thiện độ chính xác đo căng thẳng cắt.
• đo áp suất thoát nước và lỗ chân lông- Các cổng thoát nước ở phía dưới và phía trên cho phép kiểm tra củng cố và thoát nước.
• Hệ thống tải dọc✓ Đánh tải cơ học bằng động cơ phụ trợ (không cần áp suất khí nén hoặc thủy lực), phản ứng nhanh, độ chính xác cao.
• Hệ thống tải ngang- Máy điều khiển động cơ servo cho tải tĩnh hoặc động (chu kỳ). mô hình động (DSSA-2/3) có thể áp dụng tải hình sóng (sinus, vuông, vv) theo hướng X.
• Chế độ điều khiển- Kiểm soát chiều cao chủ động thụ động: duy trì khối lượng không đổi (không thoát nước) hoặc tải không đổi (không thoát nước) trong quá trình cắt.
• Trọng lượng ba chiều (DSSA-3)Ngoài hướng X theo chiều dọc và chiều ngang, có thể áp dụng tải Y theo chiều (đối hướng thứ ba) để mô phỏng các trạng thái căng thẳng phức tạp hơn.

Ứng dụng

• Hành vi cắt đơn giản của đất- Mô phỏng các trạng thái căng thẳng cắt cắt trong lĩnh vực (ví dụ: trượt ngang của nền móng, đất phía sau các bức tường hỗ trợ).
• Sức mạnh không được rút hợp nhất / sức mạnh rút hợp nhấtĐịnh nghĩa các thông số sức mạnh cắt (c, φ) trong điều kiện thoát nước hoặc không thoát nước.
• Trọng lượng động chu kỳ- Mô phỏng động đất, sóng, tải trọng giao thông để nghiên cứu biến dạng đất và suy thoái sức mạnh (động lực cắt đơn giản).
• Xét nghiệm đất không bão hòa(yêu cầu phụ kiện không bão hòa)
• Đất mềm và cát bão hòaĐánh giá tiềm năng hóa lỏng, hành vi làm mềm theo chu kỳ.
• Sự ổn định của độ dốc và thiết kế nền tảngCung cấp các thông số sức mạnh phù hợp hơn với các đường căng thẳng thực tế.

Ưu điểm

• Điều khiển tự động đầy đủCả hai trục dọc và ngang đều sử dụng điều khiển vòng kín servo motor, độ chính xác tải cao, phản ứng nhanh.
• 30 vòng xếp chồngSo với cắt trực tiếp thông thường, cắt đơn giản mô phỏng thực tế hơn biến dạng đất liên tục, tránh tập trung căng thẳng và cho phép dịch chuyển cắt lớn.
• Nhẫn ma sát thấp️ Bề mặt đất chính xác làm giảm ma sát giữa các vòng, cải thiện độ chính xác đo căng thẳng cắt.
• Chuyển đổi linh hoạt thoát nước/không thoát nướcVentil thoát nước và cảm biến áp suất lỗ chân lông cho phép mô phỏng các điều kiện thoát nước trường khác nhau.
• Khả năng tải động(DSSA-2/3) ¢ Cho phép thử nghiệm cắt đơn giản chu kỳ để nghiên cứu hành vi đất dưới tải năng động (ví dụ: hóa lỏng, làm mềm chu kỳ).
• Trọng lượng ba chiều (DSSA-3)Có thể mô phỏng các đường dẫn căng thẳng phức tạp (ví dụ: xoay căng thẳng chính).
• Đo độ dịch chuyển chính xác caoCác bộ mã hóa tuyến tính cung cấp dữ liệu di chuyển có độ phân giải cao, không có tiếng ồn.
• Phần mềm tích hợp- Tự động thu thập dữ liệu, vẽ đường cong lực-thời gian và stress-displacement, và tạo báo cáo.

Chọn gì?

Chọn mô hình theo yêu cầu thử nghiệm:

Lưu ý: Đối với kích thước mẫu đặc biệt (ví dụ, đường kính 100 mm), yêu cầu đặt hàng tùy chỉnh từ nhà sản xuất.

Dòng quy trình

Ví dụ:Xét nghiệm cắt đơn chu kỳ không được hút trên đất sét bão hòa (DSSA-2)

• Chuẩn bị mẫu
  • Cắt đất không bị xáo trộn hoặc chuẩn bị mẫu tái tạo bằng cách sử dụng vòng cắt Ø61,8 mm.
  • Sự bão hòa (sự bão hòa chân không hoặc áp suất ngược), đo hàm lượng nước ban đầu và mật độ.

• Thiết lập mẫu vật
  • Đặt mẫu vào hộp cắt vòng xếp chồng, với đá xốp và giấy lọc ở trên và dưới.
  • Lắp đặt nắp trên và cảm biến áp suất lỗ chân lông.
  • Đặt hộp cắt ở khung chính và kết nối các thanh tải dọc và ngang.

• Sự hợp nhất
  • Áp dụng áp lực bình thường mục tiêu (ví dụ: 100 kPa), mở van thoát nước và cho phép củng cố.
  • Ghi lại biến dạng dọc cho đến khi ổn định (cũng kết hoàn tất).

• Đặt các thông số thử nghiệm
  • Trong phần mềm, hãy chọn loại thử nghiệm: cắt đơn chu kỳ không thấm nước (tốc độ không đổi).
  • Thiết lập các tham số tải chu kỳ: hình dạng sóng (ví dụ: sinus), tần số (ví dụ: 1 Hz), tỷ lệ căng thẳng chu kỳ (CSR), số chu kỳ.
  • Cài đặt các điều kiện dừng: ngưỡng căng (ví dụ, 5% căng hai chiều rộng) hoặc số chu kỳ đã được đặt trước.

• Bắt đầu cắt cắt chu kỳ
  • Đóng van thoát nước (không thoát nước).
  • Động cơ servo ngang áp dụng căng thẳng cắt chu kỳ (hoặc căng thẳng).
  • Phần mềm ghi lại trong thời gian thực: căng thẳng cắt, căng thẳng cắt, dịch chuyển dọc, áp suất lỗ chân lông, số chu kỳ.
  • Biểu đồ thời gian thực: vòng cắt căng thẳng căng thẳng hysteresis, áp suất lỗ chân lông so với số chu kỳ.

• Điều kiện dừng
  • Tự động dừng lại khi đạt được số lượng chu kỳ được đặt trước hoặc ngưỡng căng (ví dụ: tiêu chí hóa lỏng).

• Kết thúc và tháo rời
  • Thả căng thẳng dọc, mở van thoát nước để thoát nước.
  • Loại bỏ mẫu, quan sát chế độ thất bại (nếu có), làm sạch các vòng xếp chồng và cảm biến.

• Xử lý dữ liệu
  • Phần mềm tự động tính toán cho mỗi chu kỳ: secant shear modulus, tỷ lệ damping, tỷ lệ áp suất lỗ chân lông.
  • Biểu đồ tỷ lệ căng thẳng chu kỳ so với số chu kỳ để hóa lỏng (đường cong cường độ hóa lỏng).
  • Tạo báo cáo thử nghiệm (bao gồm đường cong và tham số).

Đối với cắt đơn tĩnh (DSSA‐1):

• Không có tải trọng chu kỳ; tốc độ cắt là không đổi
• Trong thời gian cắt ngang, theo dõi áp suất lỗ chân lông cho đến khi đạt đến mức cao nhất hoặc sức mạnh còn lại.

Đối với tải ba chiều (DSSA-3):

• Ngoài hướng X theo chiều dọc và chiều ngang, áp dụng tải hướng Y (ví dụ, căng thẳng bên).
• Đặt đường căng thẳng / căng thẳng cho cả ba hướng trong phần mềm.

Tóm lại:Dòng thiết bị cắt đơn hoàn toàn tự động BTU-DSSA cung cấp các giải pháp hoàn chỉnh từ cắt đơn tĩnh đến tải động chu kỳ và ba chiều.Thiết kế vòng xếp chồng 30, hoàn thiện bề mặt ma sát thấp và điều khiển servo chính xác cao làm cho nó trở thành một thiết bị tiên tiến để nghiên cứu hành vi cắt đơn giản của đất.Việc lựa chọn nên dựa trên việc có yêu cầu thử nghiệm động học chu kỳ hoặc đường dẫn căng thẳng ba chiều phức tạp. Cắt đơn giản không thấm thông thường của đất bão hòa có thể sử dụng DSSA‐1; các nghiên cứu làm lỏng động đất yêu cầu DSSA‐2; xác nhận mô hình cấu thành tiên tiến được phục vụ tốt nhất bởi DSSA‐3.
