Thiết bị cắt trực tiếp

Mô tả sản phẩm

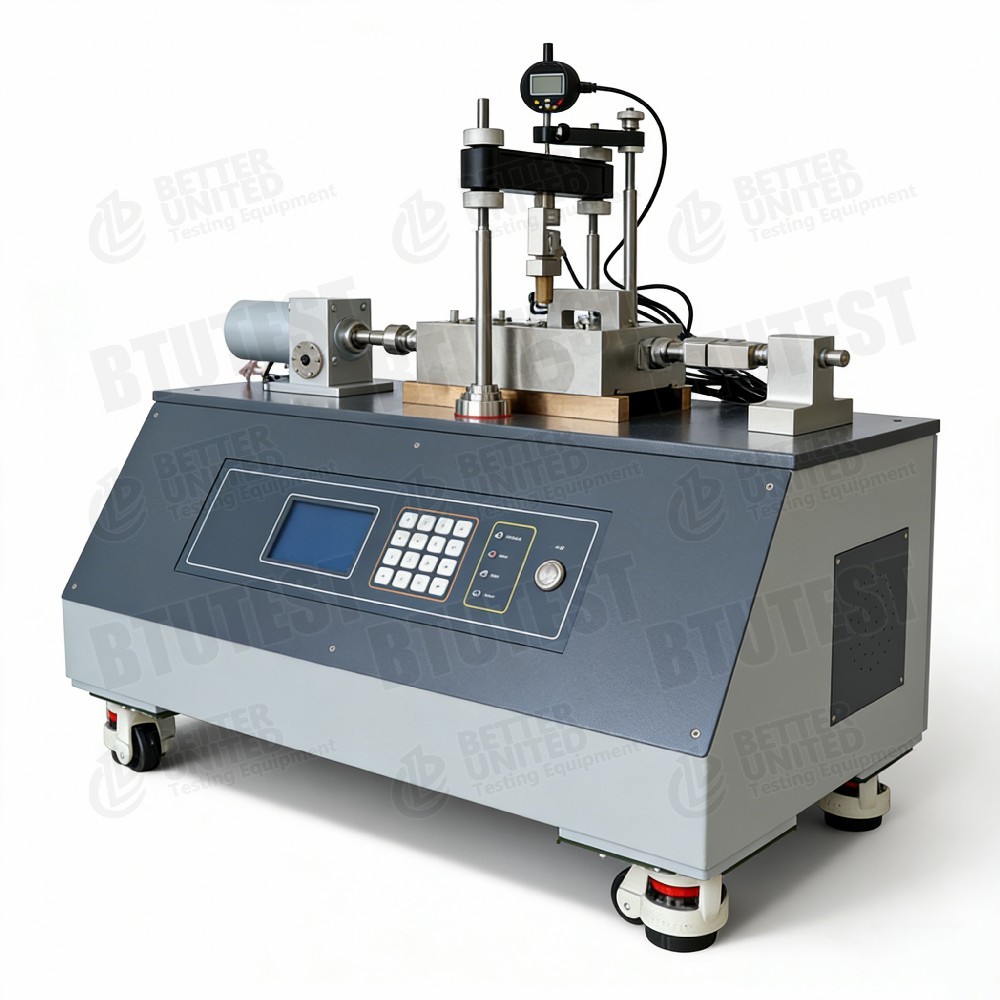

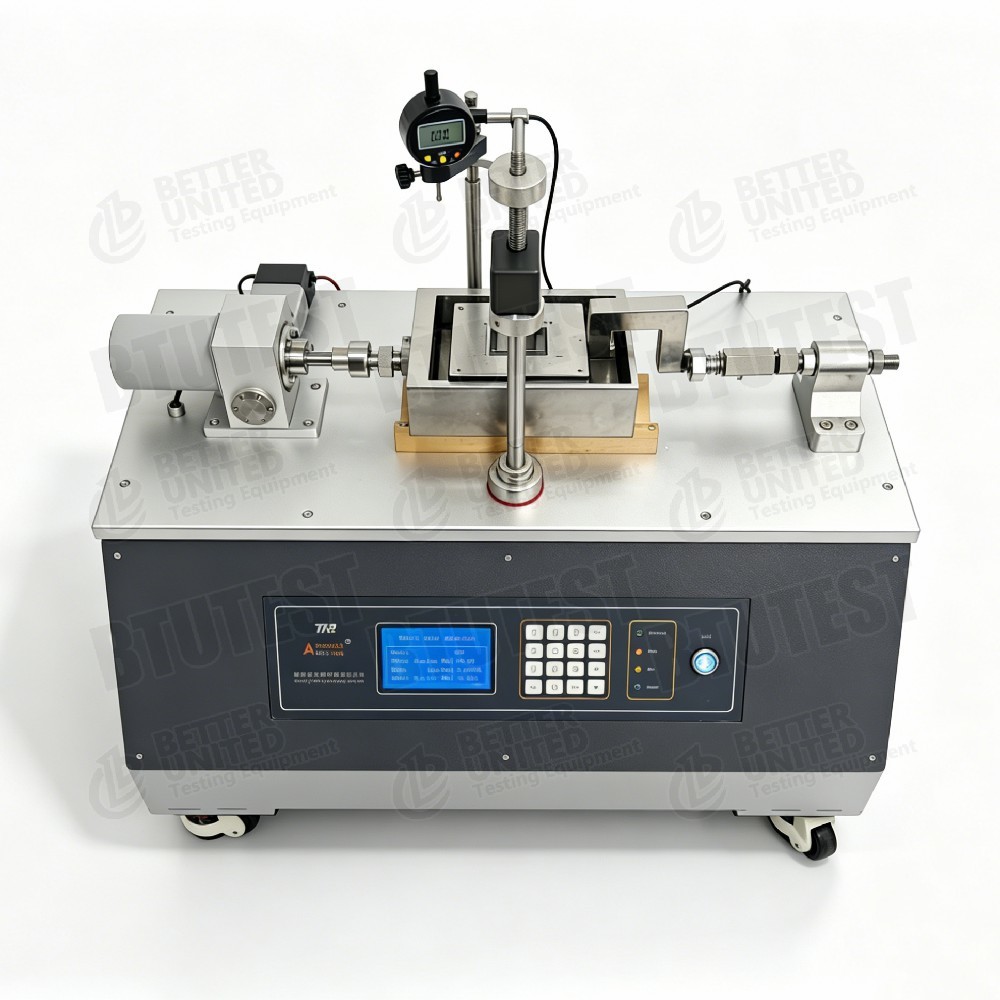

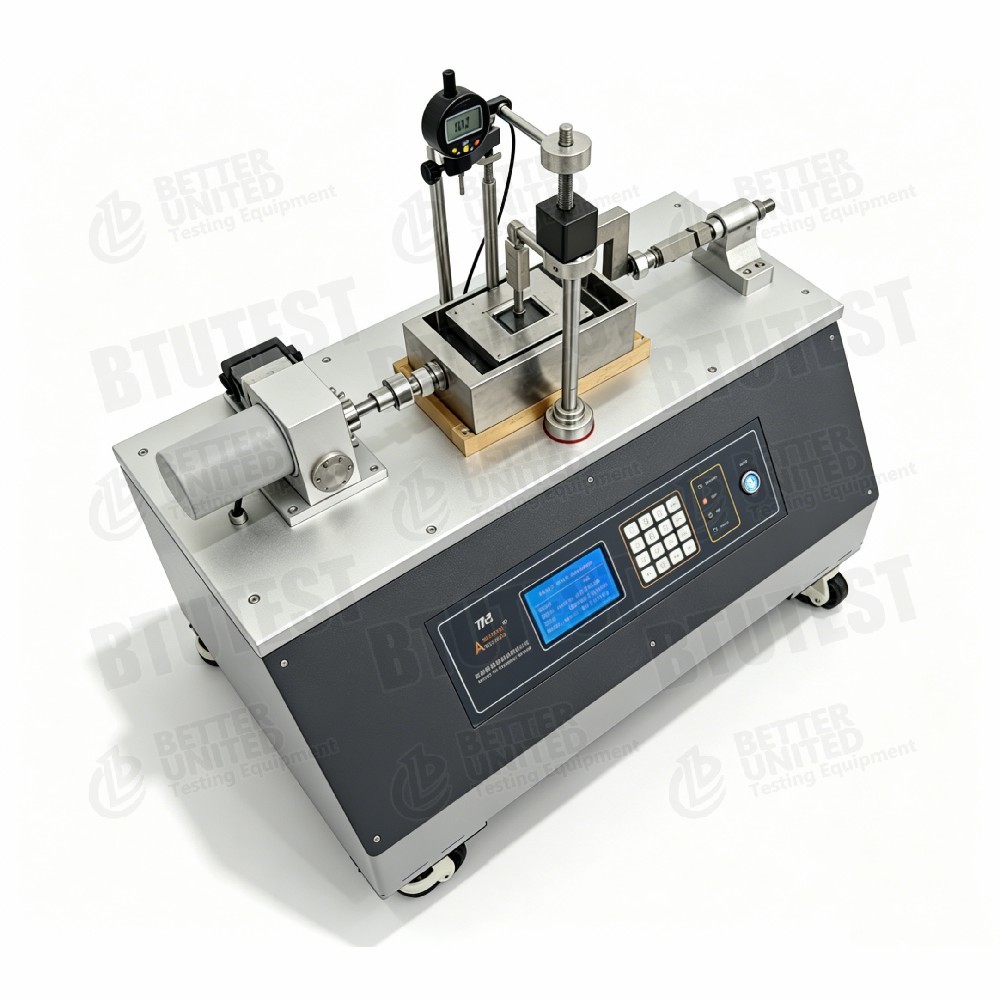

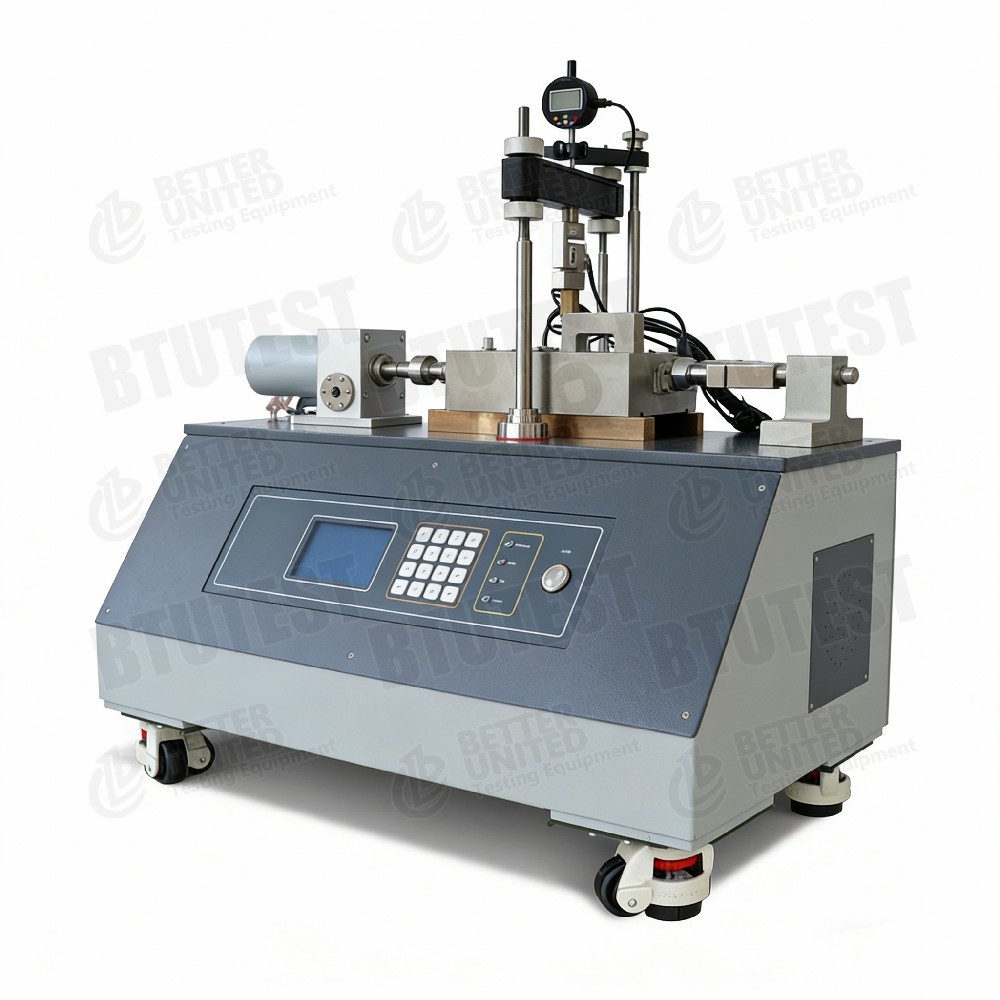

Máy cắt trực tiếp

Mô tả

CácBTU-DDS-5F Hệ thống cắt cắt trực tiếp / dư thừa hoàn toàn tự độngđược thiết kế để xác định độ bền cắt và độ bền cắt còn lại của đất, nhắm vào các phòng thí nghiệm học thuật và các tổ chức nghiên cứu.

• Động cơ bước ngược.
• Tốc độ cắt giảm có thể điều khiển (tối thiểu 0,00001 mm/min).
• Nguồn cung cấp điện: 110 ∼ 220 V.
• Nạp bình thường thông qua phương pháp tự động khí nén hoặc động cơ cơ học (loại bỏ trọng lượng chết).
• Cơ chế đảo ngược lực đẩy tích hợp để cắt ngang.
• Hoạt động thông qua phần mềm BTU với các mô-đun thử nghiệm được đặt trước; thu thập và xử lý dữ liệu tự động.
• Độ chính xác cao, tự động cao, dễ vận hành.

Tiêu chuẩn thử nghiệm (đồng quốc tế)

ASTM D3080 ((Phương pháp thử nghiệm tiêu chuẩn cho thử nghiệm cắt trực tiếp của đất)

ASTM D6467 ((Sức mạnh dư thừa cắt đứt nhẫn nguyên tắc cắt đứt tương tự)

ASTM D7608 ((Sức mạnh dư thừa của đất gắn kết bão hòa)

ISO 17892‐10 ((Xét nghiệm cắt trực tiếp)

BS 1377-7 ((Xét nghiệm cắt trực tiếp)

Khả năng cắt ngang đối với độ bền dư đáp ứng các yêu cầu của các tiêu chuẩn này liên quan đến tốc độ cắt ngang, căng thẳng bình thường và xác định độ bền dư.

Thông số kỹ thuật

Chi tiết

• Động cơ bước ngượcKhả năng cắt ngang tự động để kiểm tra sức mạnh còn lại.
• Nạp bình thường️ Lũ khí (được điều chỉnh áp suất không khí) loại bỏ trọng lượng; tải động cơ cơ học tùy chọn cũng có sẵn.
• Thiết kế hộp cắt- Các hộp hình vuông tiêu chuẩn (100 mm, 60 mm) với nhiều tùy chọn hộp tròn (trường kính 50-100 mm) cho các loại mẫu khác nhau.
• Cơ chế đảo ngược lực đẩy tích hợp️ Bộ máy cắt kéo có thể thay đổi hướng tự động, cho phép nhiều chu kỳ về phía trước / phía sau.
• Đo độ dịch chuyển chính xác caoĐịnh nghĩa: Định nghĩa: Định nghĩa: Định nghĩa
• Phần mềm mô-đun- Các mô-đun được đặt sẵn: ghi lại dữ liệu, củng cố, cắt, cắt nhanh, cắt ngược. Người dùng có thể lập trình trước các thử nghiệm và chạy tự động.
• Giao diện điều khiểnPhân panel phía trước với màn hình LCD 240 × 128 và bàn phím cảm ứng để điều khiển bằng tay (setting rate, fast move, stop).
• Cài đặt và đặt trung tâm- Hướng dẫn chi tiết về việc cân bằng, dây điện, kết nối cảm biến và tập trung thanh tải dọc với nhâm hộp cắt.

Ứng dụng

• Các thử nghiệm cắt trực tiếp thông thường️ Cắt nhanh, cắt hợp nhất, cắt chậm để có được các thông số sức mạnh cắt tối đa (c, φ).
• Xét nghiệm sức mạnh dư️ Xử lý cắt ngang để xác định độ bền cắt ngang còn lại (cr, φr) để phân tích độ ổn định dốc (đặc biệt là đất vùng trượt).
• Nghiên cứu địa kỹ thuậtCung cấp các thông số thiết kế cho nền tảng, sườn núi, đồi.
• Nghiên cứu và giảng dạy- Nghiên cứu cơ học đất tại các trường đại học và các tổ chức nghiên cứu.
• Các nghiên cứu cắt chu kỳ / cắt ngang️ Sự suy giảm độ bền, độ cứng cắt giảm thay đổi dưới tải lặp lại.

Ưu điểm

• Tự động hoàn toàn- Kiểm soát máy tính từ tải đến xử lý dữ liệu, giảm lỗi của con người.
• Không có trọng lượng chết️ Nạp bình thường khí nén loại bỏ việc xử lý trọng lượng cồng kềnh, cải thiện hiệu quả và an toàn.
• Khả năng cắt ngang
• Phạm vi tốc độ cắt rộng¥ 0,00001 ¥ 9,99999 mm/min bao gồm trượt đến cắt nhanh.
• Cảm biến độ chính xác cao- Độ chính xác của tế bào tải ± 0,15% FS; độ phân giải dịch chuyển 1 μm, đáp ứng các yêu cầu nghiên cứu nghiêm ngặt.
• Nhiều tùy chọn hộp cắt️ Kích thước vuông và tròn cho các loại đất khác nhau (không bị xáo trộn, tái tạo).
• Phần mềm mô-đunNgười dùng chọn các mô-đun thử nghiệm, đặt các tham số trước và chạy với một cú nhấp chuột.
• Hoạt động linh hoạt️ Điều khiển bảng điều khiển phía trước bằng tay hoặc điều khiển bằng máy tính hoàn toàn tự động.
• Thiết kế nhỏ gọn820 × 500 × 770 mm, phù hợp với bàn làm thí nghiệm.

Chọn gì?

Chọn hệ thống hoặc phụ kiện dựa trên nhu cầu thử nghiệm:

1. Chỉ có độ bền cao nhất (cách cắt trực tiếp thông thường) ️ Sử dụng hộp cắt chuẩn (100 × 100 mm hoặc 60 × 60 mm) và ️ cắt chuẩn ️ hoặc ️ mô-đun cắt nhanh.

2. Sức mạnh còn lại (cắt ngang) Ứng dụng cốt lõi của hệ thống này; chọn mô-đun cắt ngang, thiết lập chu kỳ và kích thước dịch chuyển.

3. Kích thước mẫu khác nhau

- mẫu đất hạt mịn / mẫu vòng tiêu chuẩn: hộp tròn Ø61,8 mm.

- Đất thô hoặc rối loạn: vuông 100 × 100 mm hoặc 60 × 60 mm.

- Các kích thước khác (Ø50, Ø70, Ø100, vv) có sẵn theo yêu cầu.

4. Phương pháp nạp bình thường  Nạp khí thông thường đòi hỏi phải cung cấp không khí nén. Nếu không có nguồn không khí, hãy chọn tùy chọn nạp bằng động cơ cơ học.

5Nếu ngân sách hạn chế và không cần cắt ngang hoặc tải bình thường tự động, hãy xem xét một thiết bị cắt ngang trực tiếp kiểu đòn bẩy truyền thống.

6Ứng dụng phần mềm Ứng dụng cấu hình tiêu chuẩn bao gồm ghi lại dữ liệu, củng cố, cắt, cắt nhanh, cắt ngược.Xác nhận liệu các chức năng sau xử lý hoặc báo cáo bổ sung có cần thiết hay không.

Dòng quy trình

Ví dụ: Lớp cắt ngang không thấm (sức mạnh dư thừa) trên đất sét bão hòa

1. Chuẩn bị mẫu ️ Cắt hoặc tái tạo mẫu (ví dụ, Ø61,8 mm tròn hoặc 60 × 60 mm vuông).

2. Lắp đặt mẫu ️ Đặt mẫu trong hộp cắt thấp hơn, sắp xếp hộp trên, lắp đặt đá xốp và tấm tải.kết nối pin tải dọc và bộ chuyển đổi di chuyển dọc (điểm số số). Trung tâm thanh tải với cuộn hộp cắt.

3. Áp dụng căng thẳng bình thường Set target normal stress (e.g., 100 kPa) via pneumatic system. Trong phần mềm, chọn standard consolidation module ; ghi lại biến dạng dọc cho đến khi củng cố ổn định.

4. Đặt các thông số cắt

- Chọn "module cắt ngang"

- Đặt tốc độ cắt (ví dụ: 0,5 mm/min).

- Đặt hướng cắt: đi về phía trước đến một sự dịch chuyển (ví dụ: 5 mm), sau đó quay lại; xác định số chu kỳ.

- Thiết lập điều kiện dừng (ví dụ, tổng dịch chuyển 10 mm hoặc ổn định căng thẳng cắt).

5. Bắt đầu cắt Ống Ống đóng van thoát nước (không rút nước) hoặc giữ mở (không rút nước). Bắt đầu thử nghiệm. Động cơ bước ngang điều khiển hộp cắt. Phần mềm ghi lại căng thẳng cắt, dịch chuyển cắt,Di chuyển dọc (sự thay đổi khối lượng), thời gian, v.v.

6. Đặt lại cắt ∆ Ở giới hạn di chuyển phía trước, động cơ tự động đảo ngược. Sau một số chu kỳ, căng thẳng cắt ổn định ∆ đây là sức mạnh còn lại.

7. Kết thúc và tháo dỡ ️ Ngừng cắt, tháo căng thẳng bình thường.

8- Xử lý dữ liệu - Phần mềm tự động xác định các căng thẳng cắt đỉnh và dư thừa cho mỗi hướng cắt.tính góc ma sát dư φr và sự gắn kết dư cr. Tạo báo cáo thử nghiệm (đường cong, tham số).

Đối với cắt nhanh hoặc cắt chuẩn (không có sự tương tác): Chọn ¢ mô-đun cắt nhanh ¢ hoặc ¢ mô-đun cắt chuẩn ¢, đặt tốc độ cắt và dừng di chuyển, cắt theo một hướng cho đến khi thất bại.

Tóm tắt:BTU-DDS-5F là một hệ thống cắt trực tiếp / dư thừa hoàn toàn tự động có tải trọng bình thường khí nén, cắt ngang, phạm vi tốc độ cắt rộng và cảm biến chính xác cao.Nó phù hợp cho cả hai thử nghiệm cắt trực tiếp và sức mạnh dư thừa thông thườngViệc lựa chọn nên xem xét kích thước mẫu vật, nhu cầu cắt ngang và khả năng sử dụng không khí nén.Nó đặc biệt có giá trị cho nghiên cứu lở đất đòi hỏi độ bền dư của đất vùng trượt.
