hệ thống kiểm tra cột cộng hưởng

Mô tả sản phẩm

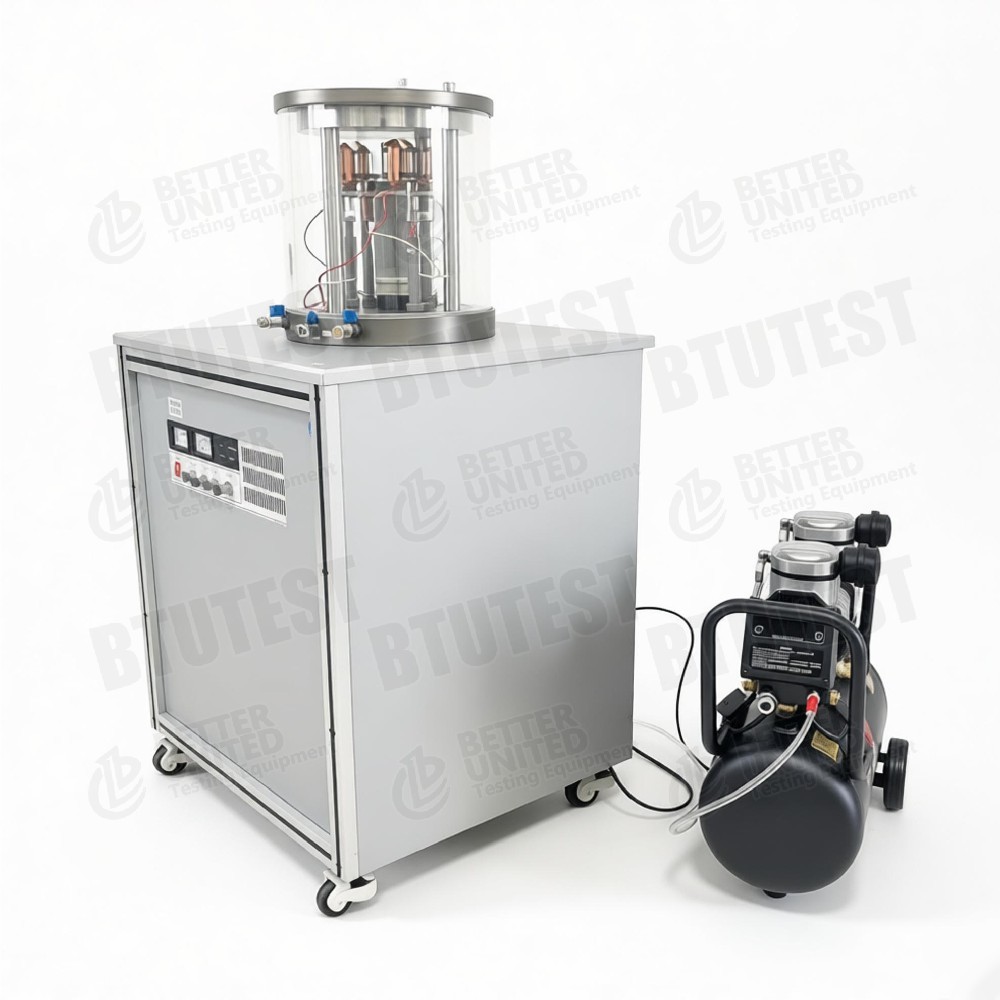

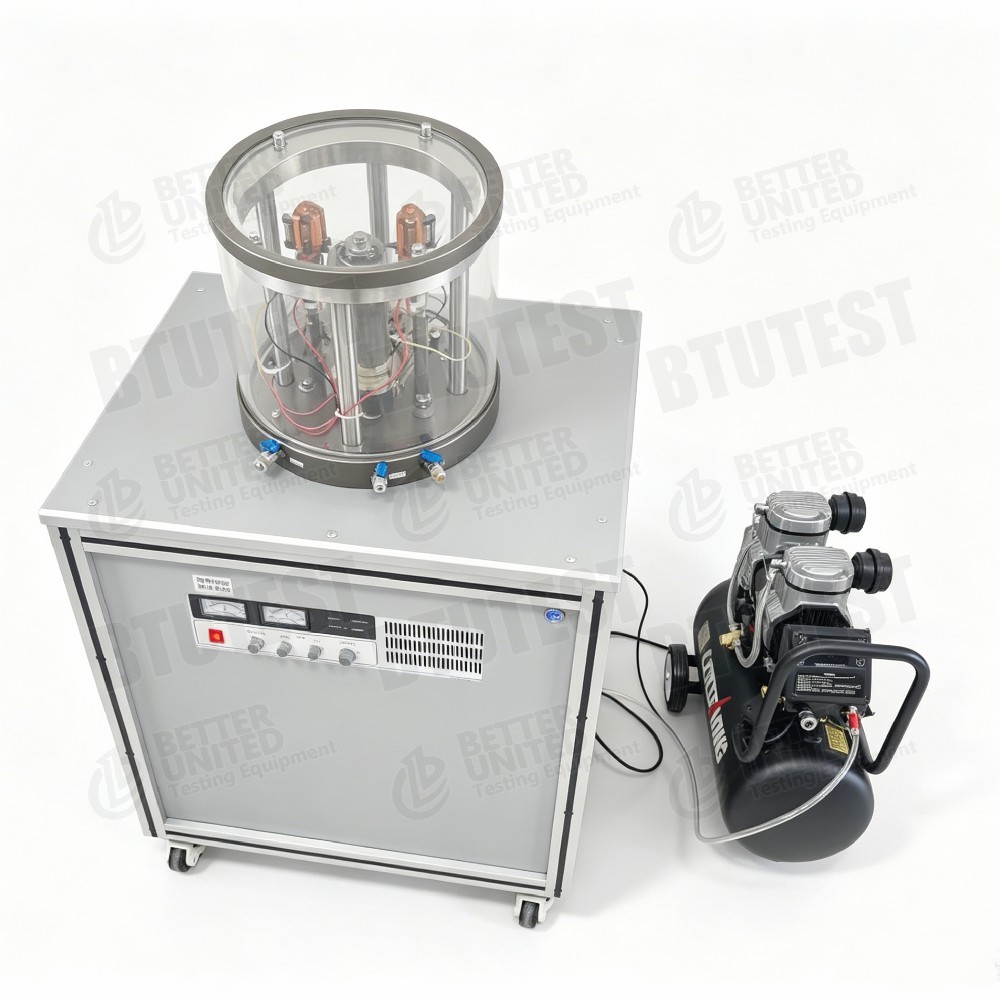

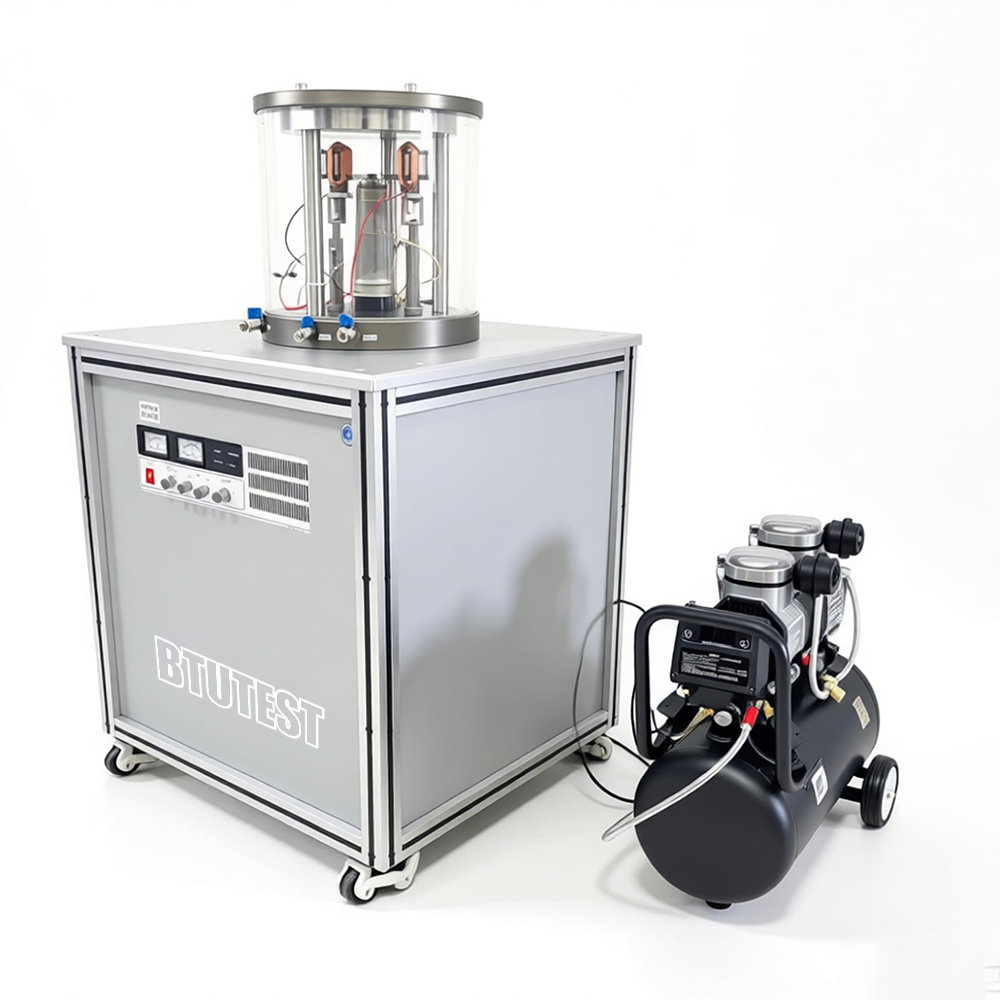

Hệ thống thử nghiệm cột cộng hưởng

1Mô tả.

BTU-RCA-1 là mộthệ thống thử nghiệm cột cộng hưởngáp dụng lực xoắn chu kỳ cho một mẫu đất để đoMô-đun đàn hồi động, mô-đun cắt và tỷ lệ dampingHệ thống sử dụng kích thích điện từ và được kiểm soát hoàn toàn bằng máy tính cho áp suất tế bào và mô-men xoắn động.Nó có thể thực hiện tập hợp ba trục thông thường của đất bão hòa cũng như thử nghiệm cột cộng hưởng.

2. Tiêu chuẩn kiểm tra

Dựa trên các thông số kỹ thuật thử nghiệm cột cộng hưởng chung, hệ thống đáp ứng các tiêu chuẩn sau:

•ASTM D4015(Phương pháp thử nghiệm tiêu chuẩn cho mô đun cắt và tỷ lệ giảm áp bằng phương pháp cột cộng hưởng)

•ASTM D3999(Phương pháp thử nghiệm tính năng động của đất dưới tải chu kỳ)

•JG/T 120-2007(Tiêu chuẩn ngành công nghiệp xây dựng Trung Quốc)

•BS EN ISO 17892-9(Xét nghiệm phòng thí nghiệm địa kỹ thuật ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆)

3. Thông số kỹ thuật

4Chi tiết.

•Phòng áp suất: Áp suất tối đa 1,5 MPa, thích hợp cho việc củng cố ba trục áp suất trung bình đến thấp và thử nghiệm cột cộng hưởng của đất bão hòa.

•Kiểm soát áp suất pin: Nạp khí với van tỷ lệ servo chính xác cao cho phép điều chỉnh tự động từ 0 đến 0,9 MPa, độ chính xác ± 0,1% F.S.

•Hệ thống kích thích: Sự kích thích xoắn điện từ với 4 bộ cuộn dây, tạo ra từ trường cao và ổ điện áp cao cho phạm vi tần số rộng (lên đến 300 Hz).

•Cảm biến: Điện thoại tăng tốc cân bằng tích hợp (còn cố định), loại bỏ việc gắn bên ngoài và cải thiện khả năng lặp lại và chống tiếng ồn.

•Thu thập dữ liệu: độ phân giải 24 bit, tốc độ lấy mẫu 10 kHz thích hợp để thu thập phản ứng năng động căng nhỏ.

•Phụ kiện hiệu chuẩn: Được cung cấp với thanh hiệu chuẩn và cân để kiểm tra định kỳ các phép đo mô-đun cắt.

•Kích thước mẫu: Tương thích với hai đường kính tiêu chuẩn (39,1 mm và 50 mm) cho các loại đất phổ biến.

5Ứng dụng

•Xác định tham số động lực căng nhỏ: đo mô-đun cắt (G) và tỷ lệ damping (D) trong phạm vi căng 10-6 ~ 10-4 cho phân tích phản ứng địa chấn tại địa điểm.

•Đánh giá tài sản năng động của cơ sở: Cung cấp các thông số đất động cho thiết kế rung động của các đống, nền tảng máy, tải trọng giao thông, v.v.

•Xác thực mô hình cấu tạo: Nhận được đường cong suy giảm độ cứng căng nhỏ để hiệu chỉnh các mô hình cấu tạo tiên tiến.

•Kết hợp hợp nhất trí trục + thử nghiệm cột cộng hưởng: Đầu tiên thực hiện củng cố ba trục, sau đó áp dụng rung động xoắn để nghiên cứu tác động của căng thẳng củng cố đối với tính năng động.

•Nghiên cứu và giảng dạy: Thích hợp cho các nghiên cứu và trình diễn trong phòng thí nghiệm về kỹ thuật động đất địa kỹ thuật và động lực học đất.

6Ưu điểm

•Điều khiển hoàn toàn tự động: Ứng dụng áp suất tế bào, kích thích động và thu thập dữ liệu được điều khiển bằng máy tính, giảm lỗi của người vận hành.

•Độ chính xác cao ở độ căng nhỏ: Phạm vi căng xuống đến 10-6 chính xác ghi lại mô-đun cắt ngang tối đa (Gmax) của đất.

•Phản ứng tần số cao: Tần số rung động tối đa 300 Hz bao gồm các băng tần thử nghiệm cột cộng hưởng thông thường.

•Điện tử tăng tốc tích hợp: Giảm đến mức tối thiểu sự xáo trộn cài đặt và cải thiện khả năng lặp lại thử nghiệm.

•Bốn cuộn dây điện từ: Cung cấp mô-men xoắn kích thích đủ và đồng đều, đảm bảo chế độ xoắn thuần túy.

•DAQ 24 bit: Độ phân giải cao và tỷ lệ lấy mẫu để xử lý tín hiệu động yếu.

•Định chuẩn hóa: đi kèm với thanh hiệu chuẩn / trọng lượng, đảm bảo các phép đo có thể truy xuất.

7. Parameter (At-a-Glance Table)

8Chọn gì?

BTU-RCA-1 là một hệ thống cột cộng hưởng mô hình duy nhất, do đó không cần lựa chọn giữa các mô hình. Tuy nhiên, hãy xem xét các yếu tố sau đây để xem liệu nó phù hợp với yêu cầu của bạn:

Nếu bạn chỉ cầnthử nghiệm mô-đun căng nhỏ đơn giảnvới áp suất tế bào thấp, RCA-1 là một lựa chọn hiệu quả về chi phí. Đối với thử nghiệm đất không bão hòa hoặc phạm vi tần số cực kỳ rộng, hãy liên hệ với nhà sản xuất để có cấu hình mở rộng.

9. Dòng chảy quy trình

Dưới đây là một quy trình tiêu chuẩn cho mộtthử nghiệm cột cộng hưởng(củng cố theo sau là cộng hưởng xoắn) sử dụng BTU-RCA-1:

Bước 1: Chuẩn bị và lắp đặt mẫu

• Chuẩn bị một mẫu đất bão hòa không bị xáo trộn hoặc tái tạo theo kích thước cần thiết (39,1 mm hoặc đường kính 50 mm).

• Lắp đặt mẫu trong buồng áp suất ba trục; kết nối cảm biến áp suất lỗ chân lông và đường thoát nước.

• Lắp đặt đơn vị kích thích trên cùng (các bộ cuộn điện từ được cài đặt sẵn).

Bước 2: Lấp đầy và bão hòa hệ thống

• Lấp đầy buồng và đường dây bằng nước không khí, loại bỏ bong bóng không khí.

• Phần mềm tự động thực hiện độ bão hòa áp suất ngược và đo giá trị B (B≥0,95 cho thấy độ bão hòa đầy đủ).

Bước 3: Xây dựng hợp nhất ba trục

• Đặt áp suất tế bào mục tiêu (0 ~ 0, 9 MPa) và thời gian củng cố / tiêu chí ổn định thoát nước.

• Phần mềm tự động áp dụng áp suất tế bào và ghi lại thay đổi khối lượng / phân tán áp suất lỗ chân lông, hoàn thành củng cố đồng cực hoặc đồng cực.

Bước 4: Chuẩn bị thử nghiệm cột cộng hưởng

• Sau khi củng cố, đóng van thoát nước để duy trì điều kiện không thoát nước.

• Phần mềm tự động xác định hình học mẫu và thực hiện lập trường không của đồng hồ gia tốc và tự kiểm tra hệ thống.

Bước 5: Phong trào và tần số quét

• Đặt điện áp kích thích (sản xuất bởi bộ khuếch đại ổ đĩa) và phạm vi tần số quét (ví dụ: 10 ~ 300 Hz).

• Các cuộn dây điện từ áp dụng lực xoắn chu kỳ; máy đo tốc độ theo dõi phản ứng.

• Phần mềm tự động quét tần số và xác địnhtần số cộng hưởng(tần số tương ứng với phản ứng tăng tốc đỉnh).

Bước 6: Tính toán mô-đun cắt và tỷ lệ damping

• Từ tần số cộng hưởng, kích thước mẫu, khoảnh khắc quán tính, vv, phần mềm tính toánmô-đun cắt Gở áp suất tế bào hiện tại.

• CácTỷ lệ damping Dđược tính bằng phương pháp băng thông nửa công suất từ đỉnh cộng hưởng.

• Các phép đo có thể được lặp lại ở các mức căng khác nhau (bằng cách thay đổi lực kích thích) để có được đường cong phân rã G-γ và D-γ.

Bước 7: Thay đổi áp suất hoặc mức độ căng của tế bào

• Nếu cần thiết, dỡ áp suất tế bào hoặc thay đổi áp suất tế bào khác và lặp lại các bước 4-6 để có được các thông số động trong các điều kiện căng thẳng khác nhau.

Bước 8: Kết thúc thử nghiệm và xử lý dữ liệu

• Phần mềm tự động lưu tất cả các đường cong quét, tần số cộng hưởng, giá trị G và D.

• Mô-đun sau xử lý tạo ra một báo cáo thử nghiệm bao gồm Gmax, tỷ lệ giảm áp so với căng hoặc biểu đồ áp suất tế bào.

Bước 9: Làm sạch và bảo trì

• Thả áp suất tế bào, thoát nước khỏi buồng áp suất và lấy mẫu.

• Làm sạch đường dây và buồng áp suất; kiểm tra các cảm biến và cuộn dây.

Lưu ý: Phần mềm BTU-RCA-1 cung cấp giao diện hướng dẫn viên; hầu hết các bước có thể được chạy tự động với hoạt động một cú nhấp chuột.

Nếu bạn cần báo giá, danh sách cấu hình tiêu chuẩn hoặc so sánh với các hệ thống cột cộng hưởng khác, vui lòng cung cấp thêm thông tin.
