permeameter tự động hai đầu biến đổi

Mô tả sản phẩm

Mô tả

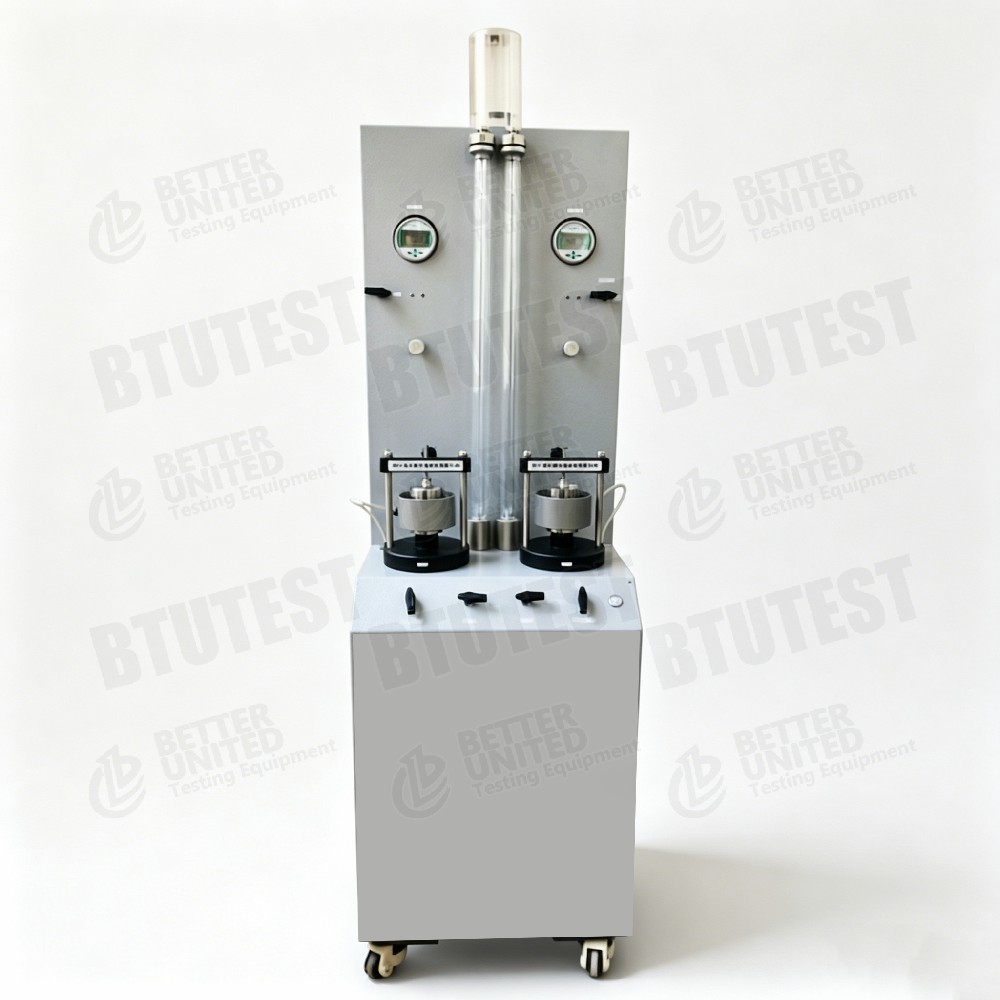

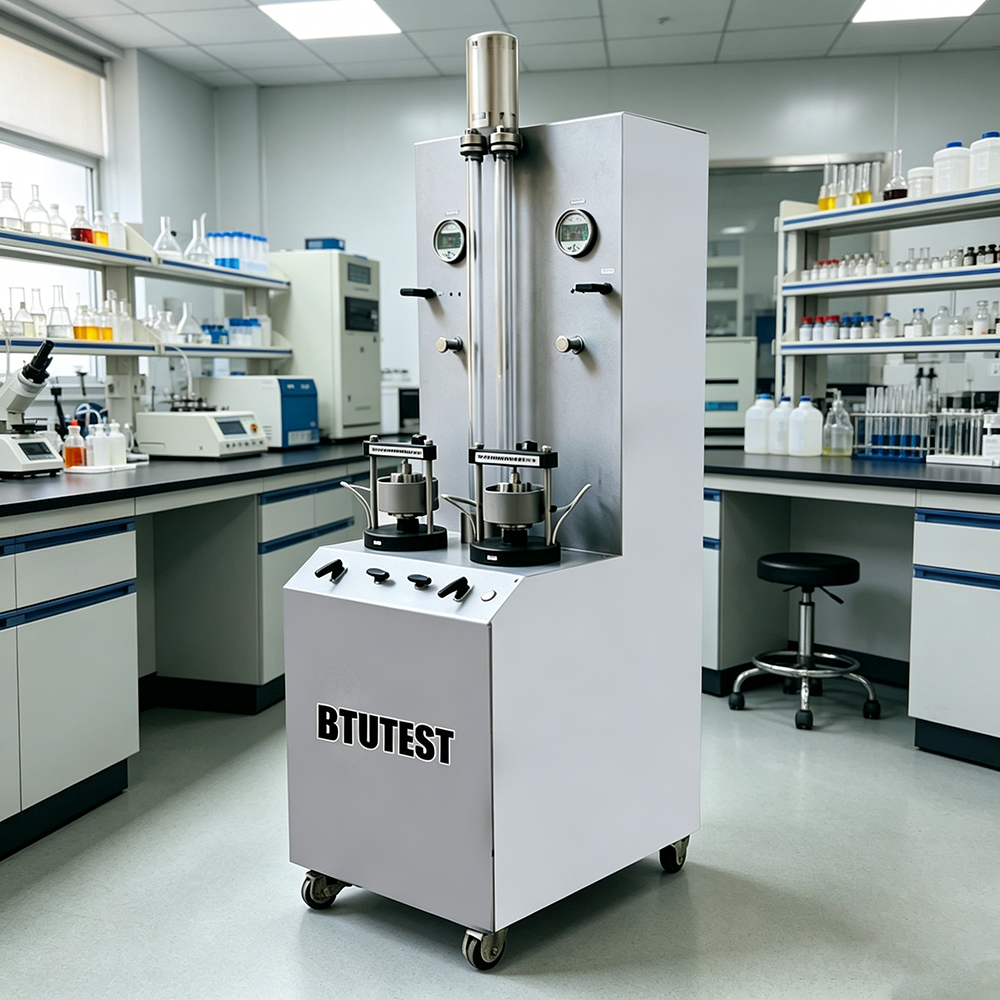

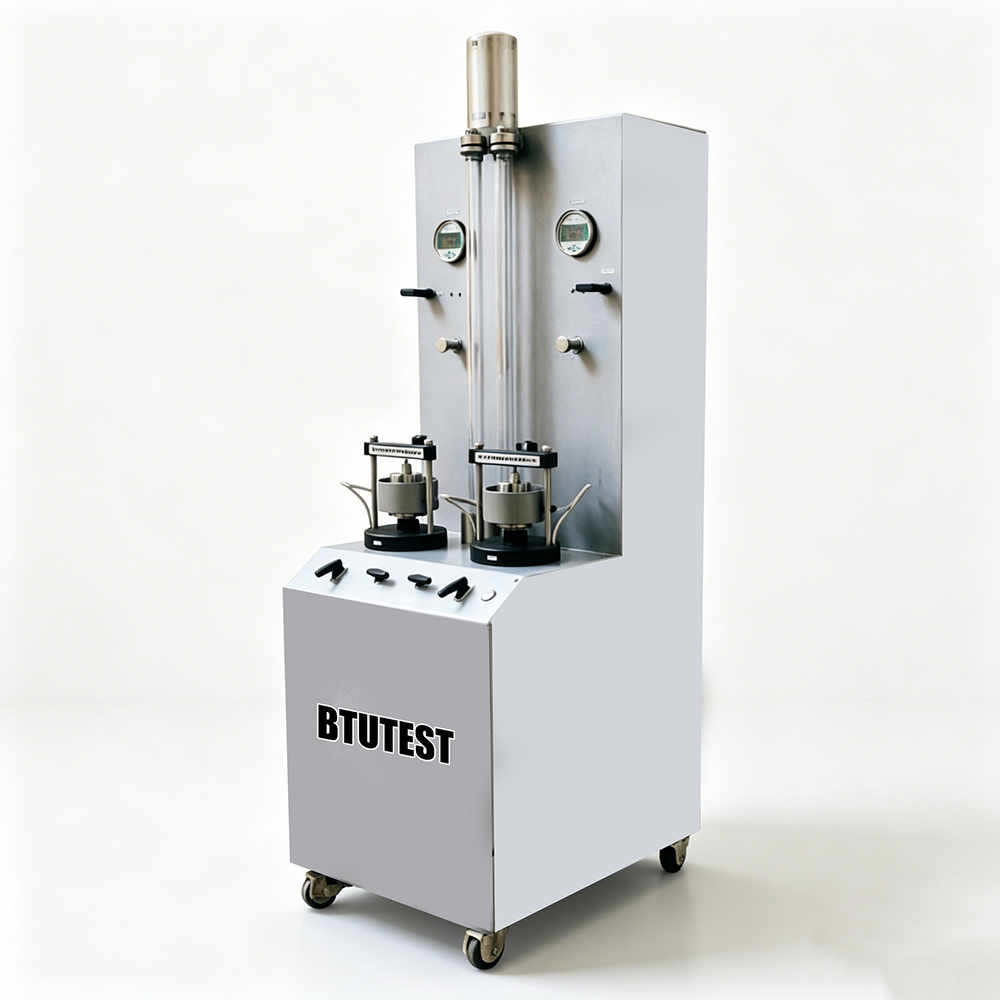

Máy đo thông thạch tự động đầu biến hai gang BTU-STC-2AP là một thiết bị phòng thí nghiệm tích hợp kiểm tra củng cố và thấm.Nó có thể đồng thời áp dụng áp lực củng cố và áp lực rò rỉ, đo hệ số thấm của mẫu đất bằng phương pháp đầu biến.Công cụ bao gồm một đơn vị thu thập AD 16 bit đa kênh tích hợp và phần mềm thu thập và xử lý dữ liệu chuyên dụng, cho phép đo lường tự động các thay đổi mực nước và biến dạng củng cố. Nó phù hợp với các nghiên cứu độ thấm của đất hạt mịn và một số đất hạt thô.

Tiêu chuẩn kiểm tra

• ASTM D5084(Các phương pháp thử nghiệm tiêu chuẩn để đo độ dẫn thủy lực của đất bằng đầu biến)
• ASTM D2435(Phương pháp thử nghiệm tiêu chuẩn cho các tính chất củng cố một chiều của đất)
• ISO 17892-11(Kiểm tra phòng thí nghiệm địa kỹ thuật ️ Xác định độ thấm)
• GB/T 50123‐2019(Tiêu chuẩn về phương pháp thử nghiệm địa kỹ thuật √ Thử nghiệm thấm và củng cố đầu biến)

Thông số kỹ thuật

Chi tiết

• Hệ thống áp dụng áp suất củng cố: Bao gồm bộ điều chỉnh áp suất, máy đo áp suất kỹ thuật số LCD, piston áp suất xi lanh, xi lanh, vòng bi tuyến tính, bộ van quả,và khung phản ứng ¢ cho phép kiểm soát chính xác áp suất củng cố.
• Các tế bào thông thấm: Bao gồm vòng cắt, đá xốp trên / dưới, nắp áp suất, vòng hướng dẫn, vòng niêm phong, vòng kẹp, vít cố định, cơ sở tế bào và phụ kiện kết nối nhanh √ cấu trúc hoàn chỉnh với niêm phong tốt.
• Hệ thống áp dụng áp suất thấm: Sử dụng bộ điều chỉnh áp suất, ống thông thấm chuyển đổi không khí-nước, đồng hồ đo áp suất kỹ thuật số LCD và van bóng để cung cấp áp suất rò rỉ ổn định và có thể kiểm soát được.
• Cơ sở thiết bị: Được làm bằng ván kim loại uốn cong, tích hợp tế bào thấm, khung tải và xi lanh; tấm trước được trang bị 6 bộ van bóng, nút chuyển động điện, vv.
• Đo mực nước: Một cảm biến thay đổi khối lượng (hoặc cảm biến áp suất khác biệt) đo thay đổi mực nước với phạm vi 0 ¢ 40 cm và độ chính xác 0,1 cm.
• Hiển thị và điều khiển: Bảng gồm màn hình kỹ thuật số LCD chính xác, ống đo chuyển đổi không khí-nước, bộ điều chỉnh áp suất và bể cung cấp nước.
• Thu thập dữ liệu: Đơn vị thu thập AD 16 bit tích hợp kết nối với máy tính thông qua USB, đồng thời thu thập 2 kênh di chuyển và 2 kênh tín hiệu thay đổi âm lượng.
• Thiết kế năng lượng thấp: 24 V nguồn điện DC, ≤24 W thích hợp cho các thử nghiệm kéo dài.
• Phụ kiện tùy chọn: Bộ cảm biến dịch chuyển dọc (0-12,7 mm, độ chính xác ± 0,01 mm) để đo biến dạng củng cố.

Ứng dụng

• Xác định hệ số độ thấm đầu biến cho đất hạt mịn (nấm sét, bùn) và một số đất cát
• Các thử nghiệm thấm kết hợp để nghiên cứu tác động của áp suất đối với độ thấm
• Đánh giá các đặc điểm rò rỉ cho lõi đập đất, đường và vật liệu không thấm
• Giáo dục và nghiên cứu tự động trong các phòng thí nghiệm địa kỹ thuật của các trường đại học và các tổ chức
• Nhận các thông số thấm của các lớp đất trong các cuộc điều tra địa chất kỹ thuật

Ưu điểm

• Thiết kế hai băng: Kiểm tra hai mẫu đồng thời, cải thiện hiệu quả và tiết kiệm thời gian.
• Sự củng cố tích hợp + độ thấm: Cho phép áp dụng áp suất củng cố để mô phỏng các điều kiện căng thẳng in-situ trước khi thử nghiệm độ thấm đại diện hơn cho các điều kiện thực tế.
• Tự động cao: Đơn vị thu thập tích hợp + phần mềm tự động ghi lại thay đổi mực nước và biến dạng củng cố, giảm lỗi của con người.
• Phạm vi đo mực nước rộng: 0 ′′40 cm với độ chính xác 0,1 cm ′′ đáp ứng các yêu cầu thử nghiệm đầu biến.
• Kiểm soát áp suất chính xác: Sử dụng các máy đo áp suất kỹ thuật số LCD, bộ điều chỉnh áp suất và xi lanh áp suất củng cố lên đến 800 kPa, áp suất thấm lên đến 200 kPa.
• Năng lượng thấp & an toàn: 24 V DC cung cấp, tiêu thụ điện năng thấp thích hợp cho hoạt động trong phòng thí nghiệm lâu dài.
• Tùy chọn linh hoạt: Các cảm biến dịch chuyển chính xác cao tùy chọn để đo nén nén hợp nhất đồng thời.

Chọn gì?

Dòng quy trình

• Chuẩn bị mẫu: Chuẩn bị mẫu đất φ61.8mm × 40mm (hoặc 20mm) theo các quy trình tiêu chuẩn.
• Thiết lập mẫu vật: Đặt mẫu vào tế bào thấm (vòng cắt + đá xốp trên / dưới), lắp đặt các thành phần niêm phong và thắt chặt.
• Kết nối hệ thống: Kết nối hệ thống áp suất củng cố, hệ thống áp suất thấm, cảm biến mức nước và cảm biến dịch chuyển tùy chọn.
• Áp lực hợp nhất: Đặt áp suất củng cố mong muốn (0 ∼ 800 kPa) bằng cách sử dụng bộ điều chỉnh áp suất; để mẫu củng cố dưới áp suất đã chỉ định, ghi lại nén.
• Áp dụng áp suất thấm: Sau khi ổn định, thiết lập áp suất thấm (0~200 kPa) và bắt đầu thử nghiệm thấm đầu biến.
• Thu thập dữ liệu: Phần mềm tự động ghi lại sự sụt giảm mực nước (hoặc các phép đọc thay đổi âm lượng cảm biến) so với thời gian, và tùy chọn ghi lại thay đổi dịch chuyển.
• Tính toán hệ số độ thấm: Phần mềm tự động tính toán hệ số thấm bằng công thức đầu biến.
• Tạo báo cáo: Sản xuất bản báo cáo thử nghiệm bao gồm đường cong thời gian của mực nước, kết quả hệ số thấm và dữ liệu biến dạng củng cố.
