Permeameter đầu rơi bốn đơn vị thông minh

Mô tả sản phẩm

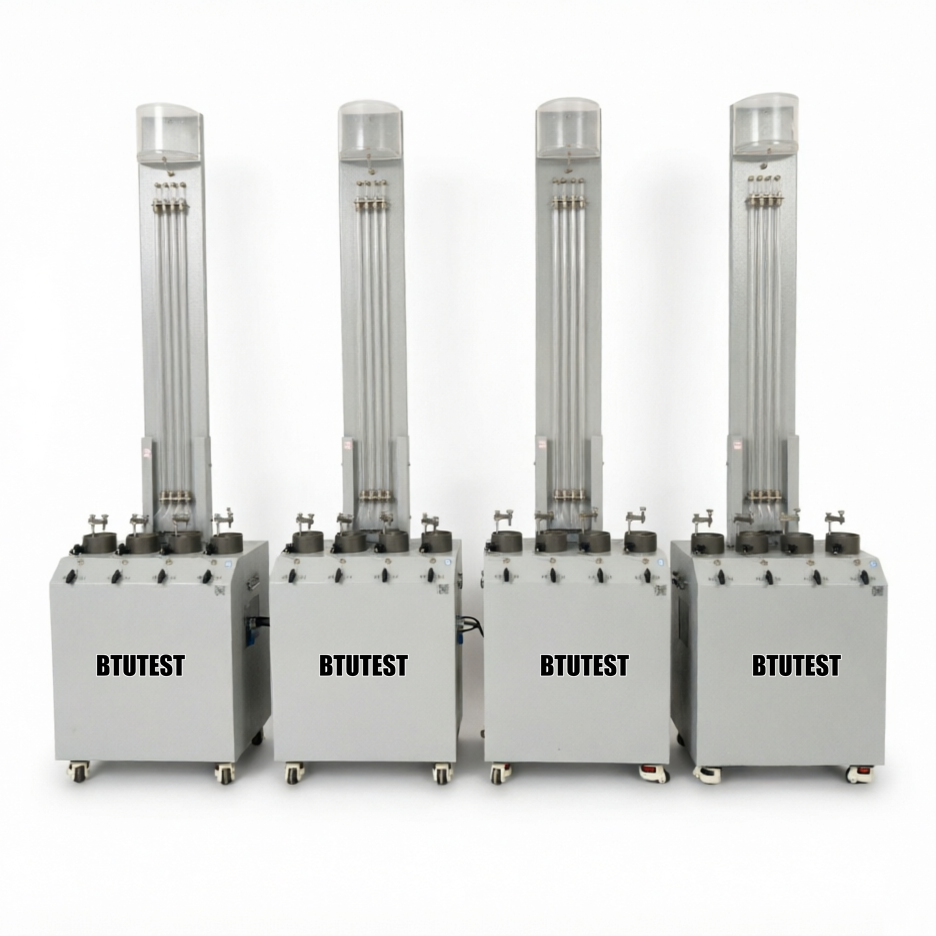

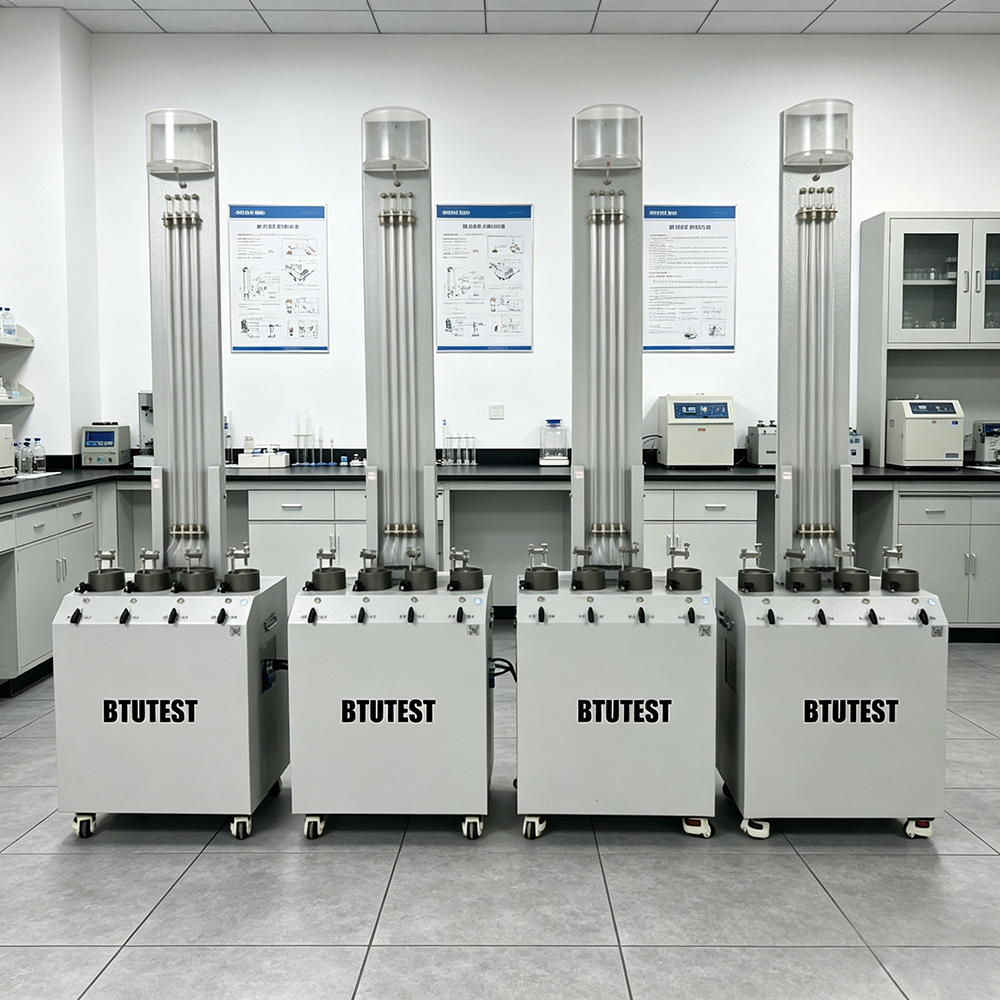

Permeameter đầu rơi bốn đơn vị thông minh cho đất hạt mịn

Người mẫuBTU-FHP-4

Sự miêu tả

Thiết bị này là mộtthấm nước đầu rơi bốn đơn vị thông minh dành cho đất hạt mịn, người mẫuBTU-FHP-4, dùng để xác định hệ số thấm của đất hạt mịn (bùn, sét bột, đất sét và đất môi trường). Nó có cấu trúc bốn đơn vị, cho phép kiểm tra tính thấm của đầu rơi đồng thời trên bốn mẫu, thay thế cho thấm thấm Loại 55 truyền thống. Các tính năng chính:

• Máy đo hệ số thấm hoàn toàn tự động
• Đường kính mẫu 61,8 mm (diện tích 30 cm²)
• Chiều cao mẫu 40 mm (chiều dài đường dẫn dòng chảy)
• Diện tích mặt cắt ngang của ống đầu rơi 0,785 cm2
• Cảm biến mức chất lỏng: phạm vi đầu nước 2000 mm, độ phân giải 0,1 mm, độ chính xác ± 0,15% FS
• Bình chứa nước: 6 L, kín để duy trì độ sạch của nước
• Được trang bị hệ thống và phần mềm thu thập dữ liệu, hiển thị thời gian thực về chiều cao cột nước, trạng thái kiểm tra, v.v.
• Giao diện truyền thông tốc độ cao với máy tính; phần mềm giám sát đường cong vận hành theo thời gian thực, lưu trữ và thu thập dữ liệu

Tiêu chuẩn kiểm tra (Quốc tế)

• ASTM D5084(Tiêu chuẩn phương pháp thử độ thấm của đất – Phương pháp cột nước rơi)
• ASTM D5856(Độ thấm của đất sử dụng máy đo độ thấm tường mềm)
• ISO 17892‑11(Thí nghiệm địa kỹ thuật – Thí nghiệm thấm)
• BS 1377‑6(Tiêu chuẩn Anh – Kiểm tra độ thấm)
• Tiếng Trung SL 237-042(Quy trình thí nghiệm địa kỹ thuật – Thí nghiệm thấm đầu rơi)
• JGS 0563(Tiêu chuẩn kiểm tra độ thấm của Nhật Bản)

Thiết bị này phù hợp để kiểm tra độ thấm của đầu rơi trên đất hạt mịn và có thể đáp ứng các yêu cầu của các tiêu chuẩn trên về kích thước mẫu, đo cột nước, thu thập dữ liệu, v.v.

Đặc điểm kỹ thuật

tham số	Đặc điểm kỹ thuật
Người mẫu	BTU-FHP-4
Tên nhạc cụ	Máy thấm nước đầu rơi bốn đơn vị thông minh dành cho đất hạt mịn
Kết cấu	Bốn đơn vị (4 tế bào thấm độc lập)
Đường kính mẫu vật	61,8 mm (diện tích 30 cm²)
Chiều cao mẫu	40 mm (chiều dài đường dẫn dòng chảy)
Diện tích mặt cắt ống đầu rơi	0,785 cm2
Cảm biến mức chất lỏng	Phạm vi cột nước 2000 mm, độ phân giải 0,1 mm, độ chính xác ±0,15% FS
Hồ chứa nước	6 L, kín
Thu thập dữ liệu	Hệ thống và phần mềm đi kèm; hiển thị thời gian thực của cột nước, trạng thái kiểm tra
Giao diện truyền thông	Giao diện tốc độ cao
Chức năng phần mềm	Giám sát thời gian thực các đường cong, lưu trữ và thu thập dữ liệu
Các loại đất áp dụng	Bùn, sét bột, đất sét, đất môi trường

Chi tiết

• Cấu trúc độc lập bốn đơn vị– Có thể kiểm tra đồng thời bốn mẫu, nâng cao hiệu quả đáng kể; mỗi tế bào thấm độc lập để tránh nhiễu.
• Được thiết kế cho đất hạt mịn– Mẫu có đường kính 61,8 mm, cao 40 mm, đạt tiêu chuẩn thí nghiệm độ thấm của đất hạt mịn.
• Phương pháp đầu rơi– Phù hợp với đất có độ thấm thấp (k = 10⁻⁵ đến 10⁻⁸ cm/s), tính hệ số thấm từ sự phân rã của cột nước theo thời gian.
• Cảm biến mức chất lỏng có độ chính xác cao– Phạm vi cột nước 2000 mm, độ phân giải 0,1 mm, độ chính xác ±0,15% FS – vượt trội hơn nhiều so với đọc thủ công.
• Hồ chứa nước kín– dung tích 6L; thiết kế kín ngăn chặn ô nhiễm và bay hơi của nguồn nước.
• Phần mềm và thu thập hoàn toàn tự động– Hiển thị thời gian thực đường cong phân rã cột nước, tự động tính toán hệ số thấm, lưu trữ dữ liệu tự động, phát lại đường cong.
• Thay thế permeameter loại 55 truyền thống– Loại 55 truyền thống là loại đơn có khả năng đọc thủ công; thiết bị này có bốn bộ phận và hoàn toàn tự động, cải thiện đáng kể hiệu suất và độ chính xác.
• Khả năng ứng dụng rõ ràng– Đất phù sa, đất sét, đất sét và đất môi trường (ví dụ đất bị ô nhiễm, đất đã được đông cứng/ổn định).

Ứng dụng

• Khảo sát địa kỹ thuật– Xác định hệ số thấm của các lớp đất hạt mịn tự nhiên để phân tích thấm.
• Kỹ thuật điền– Đánh giá tính thấm của nền đắp, đập, nền đường.
• Địa kỹ thuật môi trường– Đo độ thấm của đất bị ô nhiễm và đất đã được đông cứng/ổn định để đánh giá hiệu quả rào chắn.
• Giảng dạy và nghiên cứu– Phòng thí nghiệm cơ học đất của trường đại học phục vụ thí nghiệm và nghiên cứu thử nghiệm của sinh viên.
• Thay thế thiết bị cũ– Nâng cấp từ thiết bị thẩm thấu Loại 55 truyền thống để có khả năng tự động hóa cao hơn.

Thuận lợi

• Hiệu suất cao bốn đơn vị– Bốn mẫu được thử nghiệm trong một lần chạy, hiệu suất gấp bốn lần so với một thiết bị đơn lẻ.
• Đo lường hoàn toàn tự động– Cảm biến mức chất lỏng tự động ghi lại sự thay đổi cột nước; phần mềm tự động tính toán hệ số thấm, loại bỏ lỗi đọc của con người.
• Độ chính xác cao– Độ phân giải đầu nước 0,1 mm, độ chính xác 0,15% FS – vượt trội so với đọc thủ công (thường là 1 mm).
• Hồ chứa nước kín– Ngăn ngừa ô nhiễm và bốc hơi nước, đảm bảo chất lượng nước ổn định.
• Giám sát đường cong thời gian thực– Phần mềm hiển thị cột nước theo thời gian thực và đường cong thời gian để dễ dàng đánh giá trạng thái kiểm tra.
• Lưu trữ dữ liệu tự động– Dữ liệu thử nghiệm có thể được xuất để tạo báo cáo dễ dàng.
• Khả năng ứng dụng rộng rãi– Phù sa, sét, sét bột và đất môi trường.
• Nâng cấp thiết bị truyền thống– Cao cấp và tiện lợi hơn so với thấm loại 55.

Chọn gì

Lựa chọn thiết bị này hoặc so sánh với các loại khác dựa trên yêu cầu thử nghiệm:

Luồng quy trình

Ví dụ:Thí nghiệm thấm nước đầu rơi bốn đơn vị (đất hạt mịn)

• Chuẩn bị mẫu
  • Cắt đất hạt mịn nguyên vẹn hoặc chuẩn bị mẫu đã đúc lại bằng vòng cắt 61,8 mm × 40 mm.
  • Đo hàm lượng nước ban đầu và làm bão hòa mẫu thử (ngâm chân không hoặc ngâm trong nước).

• Lắp đặt mẫu
  • Đặt mẫu đã bão hòa vào buồng đo thấm (có đá xốp ở phía dưới), đảm bảo không có rò rỉ khí hoặc rò rỉ thành bên.
  • Gắn bốn tế bào thấm vào đế bốn đơn vị và nối các ống đầu rơi.
  • Kết nối bình chứa nước và đường ống, đảm bảo tất cả các kết nối đều được bịt kín.

• Khử khí và bão hòa
  • Mở van cấp nước để nước chảy lên qua mẫu, đẩy bọt khí ra khỏi mẫu và đường ống.
  • Đóng van thông hơi để đạt được độ bão hòa hoàn toàn của mẫu.

• Đặt thông số kiểm tra
  • Trong phần mềm, nhập: chiều cao mẫu vật (40 mm), diện tích mẫu vật (30 cm²), diện tích mặt cắt ngang của ống đầu rơi (0,785 cm²).
  • Đặt cột nước ban đầu (ví dụ: 1800 mm) và cột nước cuối cùng (ví dụ: 200 mm).
  • Đặt khoảng thời gian lấy mẫu (ví dụ: 1 giây hoặc tự động kích hoạt).

• Bắt đầu bài kiểm tra
  • Phần mềm bắt đầu ghi cột nước theo thời gian (tự động đọc từ cảm biến mức chất lỏng).
  • Biểu đồ thời gian thực của đường cong phân rã cột nước (thang bán log).
  • Quá trình kiểm tra tự động kết thúc khi cột nước giảm xuống giá trị cuối cùng (hoặc có thể dừng thủ công).

• Ghi dữ liệu và tính toán
  • Phần mềm tự động ghi lại dữ liệu cột nước và thời gian.
  • Tính hệ số thấm theo công thức cột nước rơi:
    ea = diện tích mặt cắt ngang của ống đầu rơi, L = chiều cao mẫu, A = diện tích mẫu, t = khoảng thời gian, h₁ và h₂ là cột nước tương ứng.
  • Nhiều giá trị k có thể được tính toán trong các khoảng thời gian khác nhau và tính trung bình.

• Vệ sinh
  • Sau khi thử, đóng cửa dẫn nước vào, lấy mẫu ra.
  • Làm sạch các tế bào thấm, ống và bình chứa nước.

Bản tóm tắt:BTU-FHP-4 là máy đo thấm nước đầu rơi bốn đơn vị thông minh được thiết kế đặc biệt cho các loại đất hạt mịn như bùn, đất sét và đất sét bùn. Nó có thể kiểm tra bốn mẫu vật cùng một lúc. Được trang bị cảm biến mức chất lỏng có độ chính xác cao (độ phân giải 0,1 mm), phần mềm hoàn toàn tự động, hiển thị đường cong thời gian đầu nước theo thời gian thực và tính toán hệ số thấm tự động, nó thay thế máy đo thấm loại 55 truyền thống và cải thiện đáng kể hiệu quả và độ chính xác. Nó phù hợp cho việc điều tra địa kỹ thuật, kỹ thuật lấp đầy, địa kỹ thuật môi trường và các lĩnh vực khác. Lưu ý rằng thiết bị này không phù hợp với đất hạt thô (cần có độ thấm đầu không đổi) và được thiết kế để sử dụng trong phòng thí nghiệm.
