Thiết bị hợp nhất KO

Mô tả sản phẩm

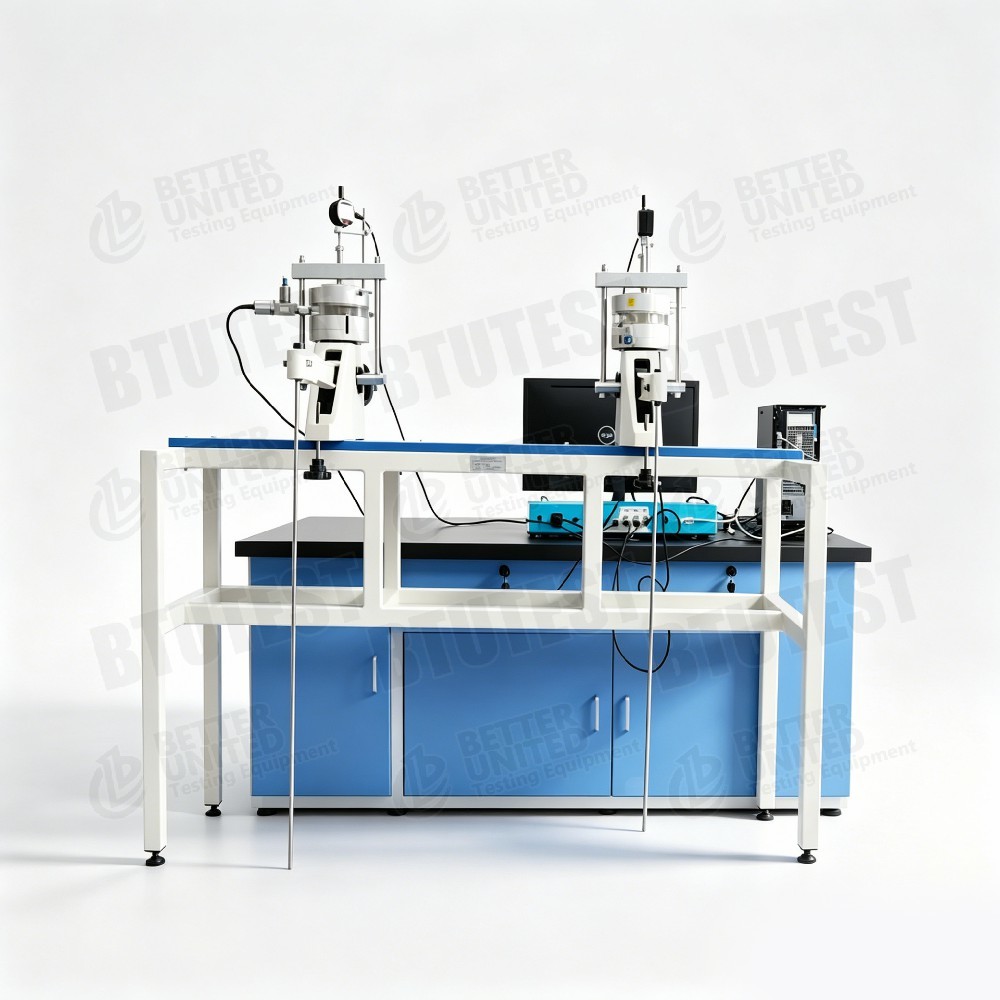

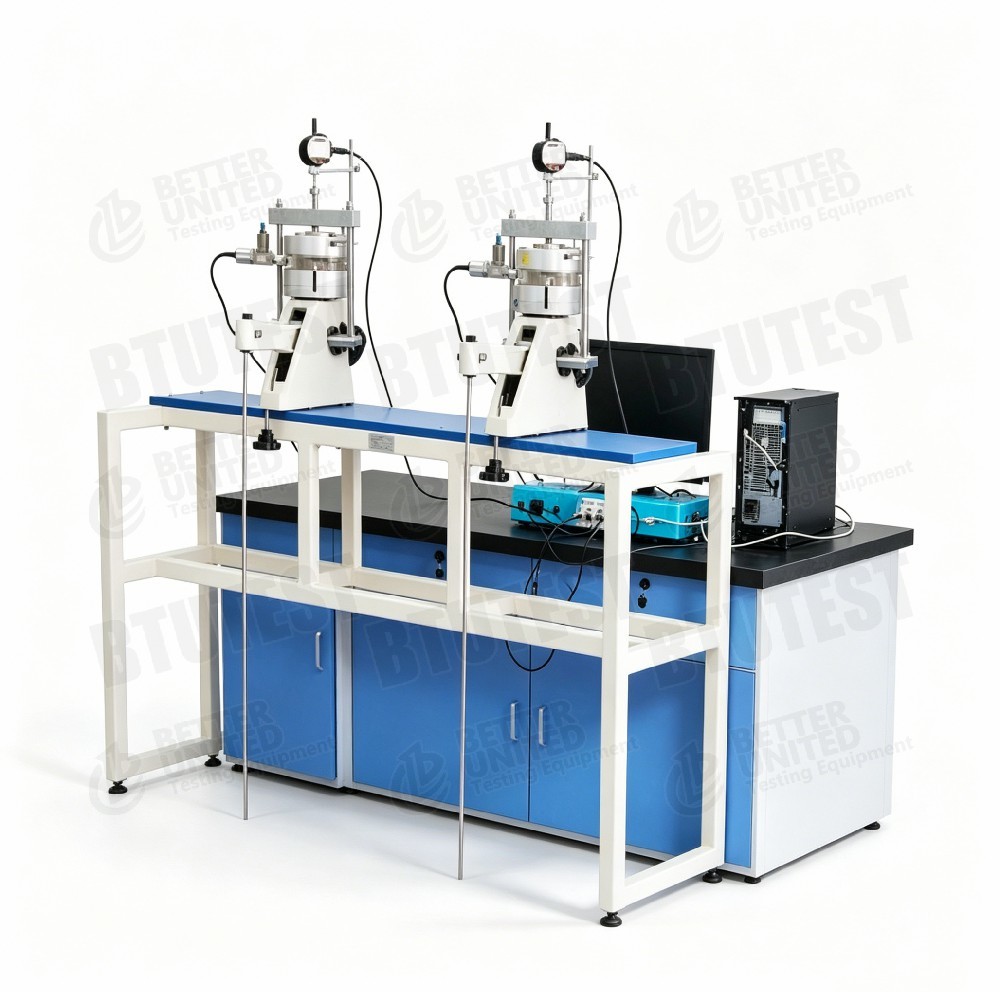

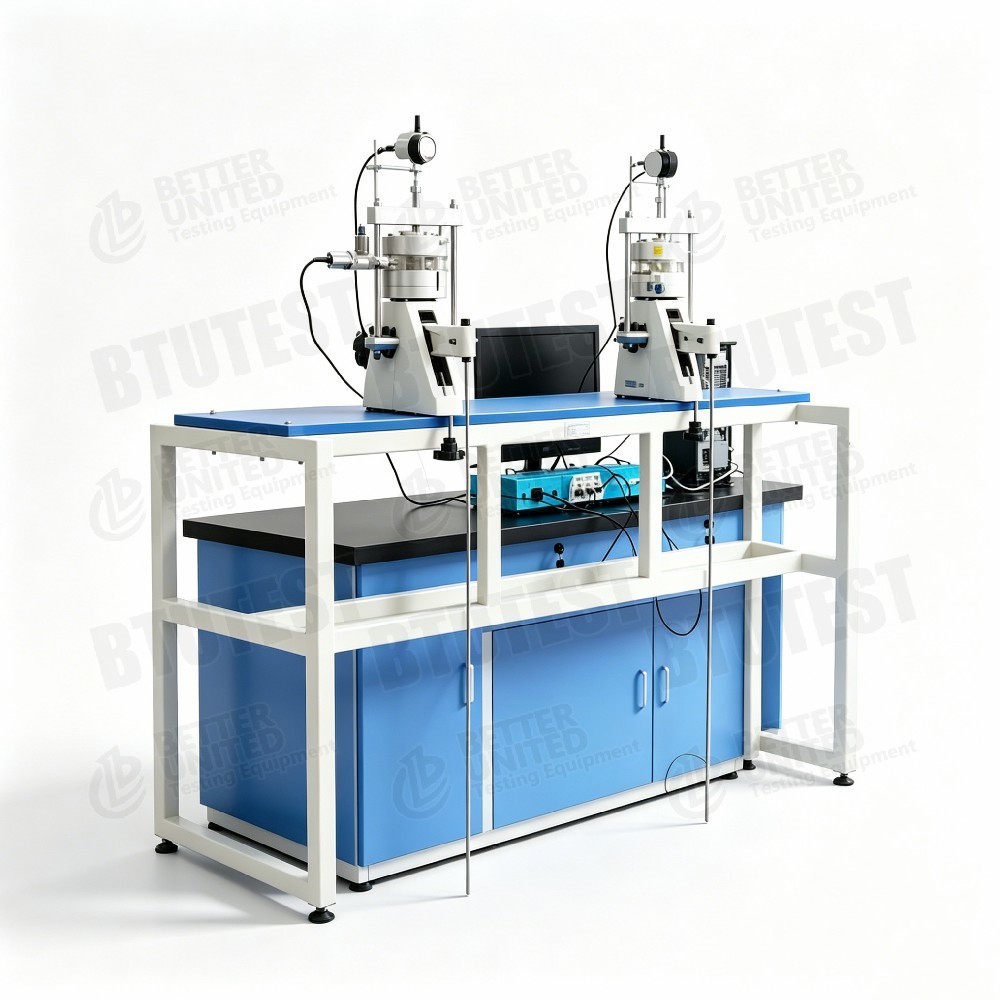

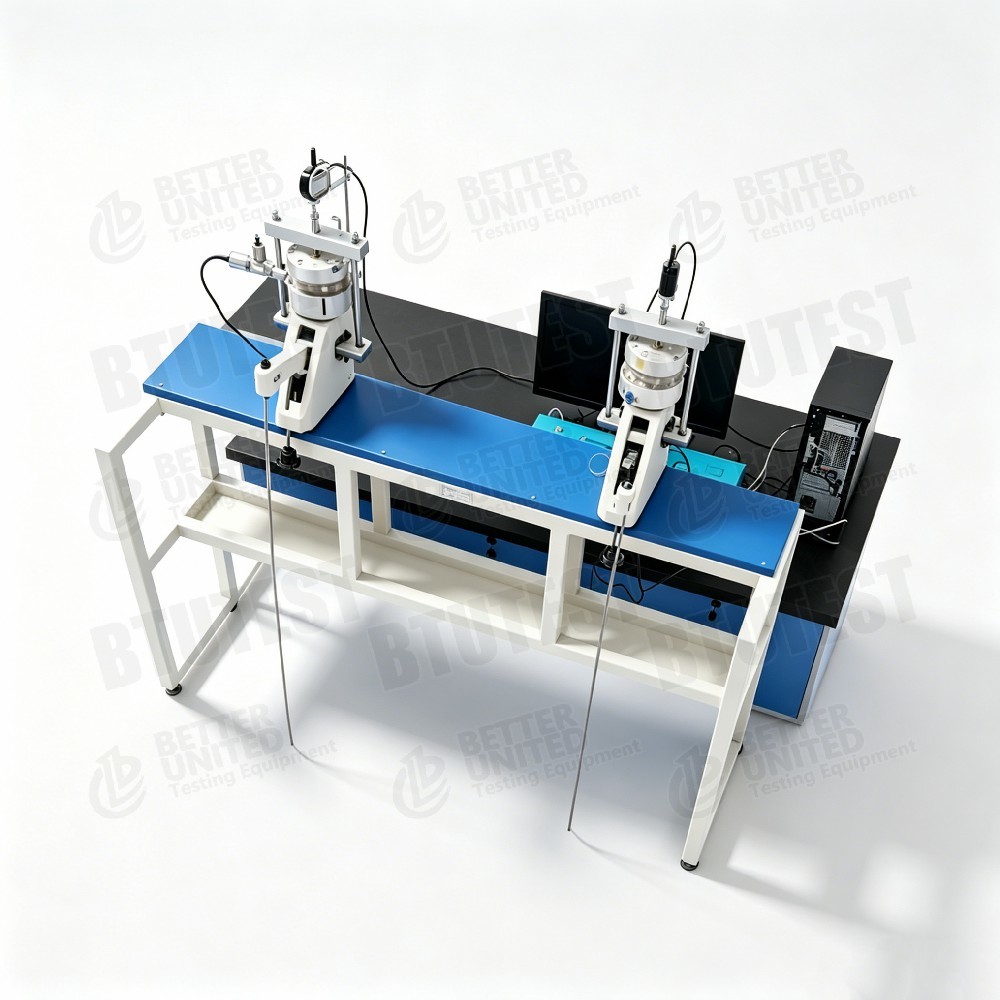

Máy hợp nhất KO

Mô hìnhBTU- STC-KO.

Mô tả

Thiết bị này làThiết bị củng cố KO, mô hìnhBTU- STC-KO., được sử dụng để xác địnhhệ số áp suất đất ở trạng thái tĩnh (K0)của các mẫu đất có đường kính Ø61,8 mm. Áp lực bên dưới không có điều kiện căng bên được đo bằng máy đo áp suất lỗ chân lông (hoặc cảm biến áp suất bên).Nó chủ yếu được sử dụng để nghiên cứu các đặc điểm nén của đất dưới sự kiềm chế bên, cung cấp các giá trị K0 cho các tính toán lắng đọng và phân tích áp suất đất.

Thông tin tổng quan về hệ thống: Thiết bị củng cố KO được sử dụng để xác định hệ số áp suất đất ở trạng thái yên tĩnh cho các mẫu đất Ø61,8 mm.Áp lực bên có thể được đo bằng một máy đo áp suất lỗ chân lông.

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• ASTM D2435(Sự hợp nhất một chiều K0 điều kiện có thể được dẫn ra)
• ASTM D4186(Consolidation CRS K0 measurement possible)
• ASTM D4767(Sự nén trí trục K0 giai đoạn củng cố)
• ISO 17892-5(Xét nghiệm hợp nhất)
• BS 1377-6(Xét nghiệm hợp nhất)
• Trung Quốc GB/T 50123‐2019(Tiêu chuẩn cho các phương pháp thử đất bao gồm thử nghiệm K0)

Thiết bị có thể đáp ứng các yêu cầu của các tiêu chuẩn này để đo áp suất bên, tải trọng trục, đo dịch chuyển, v.v.

Thông số kỹ thuật

Lưu ý: Ảnh chụp màn hình không chỉ định áp suất trục tối đa, phương pháp nạp (léo/điện lực), phạm vi cảm biến áp suất bên, độ chính xác, v.v.

Chi tiết

• K0 nguyên tắc hợp nhấtTrong tình trạng giữ chân hoàn toàn bên (không căng bên), áp lực trục được áp dụng cho mẫu và áp lực bên được đo.
• Kích thước mẫuChuyên đường 61,8 mm, chiều cao 40 mm (tỷ lệ chiều cao - đường kính ≈0).65, phổ biến cho các thử nghiệm hợp nhất K0).
• Đo độ di chuyển trục️ Phạm vi 12,7 mm, độ phân giải 0,01 mm (10 μm), cho phép ghi lại nén chính xác.
• Mác pin áp suấtKhông có rò rỉ ở áp suất định số, thay đổi thể tích < 0,20 ml (sự thay đổi thể tích rất nhỏ, đảm bảo độ cứng bên).
• Đo áp suất bênSử dụng máy đo áp suất lỗ chân lông (được kết nối với cảm biến áp suất bên hoặc cảm biến áp suất chất lỏng).
• Vật liệu phù hợp️ Đất hạt mịn (v đất sét, đất sét bùn), thường được sử dụng để xác định K0 đất bão hòa.

Ứng dụng

• Tính toán thanh toán cơ sởGiá trị K0 được sử dụng để ước tính sự lắng đọng của đất thường củng cố và củng cố quá mức (ví dụ, phương pháp thử nghiệm củng cố K0).
• Tính toán áp suất đấtK0 là cần thiết để tính toán áp suất đất ở trạng thái yên tĩnh trên các bức tường hỗ trợ, tường tầng hầm, v.v.
• Các thông số mô hình cấu tạoCung cấp tham số K0 cho các mô hình như Modified Cam Clay.
• Xét nghiệm trong phòng thí nghiệm- Các tổ chức nghiên cứu và các phòng thí nghiệm cơ học đất của trường đại học.
• Xác nhận mô hình sốCung cấp các giá trị K0 trong phòng thí nghiệm để hiệu chuẩn các mô hình các yếu tố hữu hạn.

Ưu điểm

• Sự hợp nhất K0 chuyên ngành- Thiết kế chuyên dụng để đo hệ số áp suất đất ở trạng thái yên tĩnh, cấu trúc nhỏ gọn.
• Đo độ dịch chuyển chính xác cao️ Độ phân giải 0,01 mm, đáp ứng các yêu cầu chính xác biến dạng củng cố.
• Bấm kín tốtThay đổi khối lượng tế bào áp suất < 0, 20 ml, đảm bảo giữ bên (khoảng không căng bên).
• Hoạt động dễ dàngĐánh giá áp suất bên có thể được đo trực tiếp bằng máy đo áp suất lỗ chân lông.
• Kích thước mẫu tiêu chuẩnØ61,8 mm là một kích thước phổ biến, tạo điều kiện dễ dàng cho việc chuẩn bị và so sánh mẫu.
• Khả năng tương thíchCó thể được sử dụng với các hệ thống tải khác nhau (nhang, servo, vv, được cung cấp riêng).

Chọn gì?

Chọn thiết bị này hoặc so sánh với các cấu hình khác dựa trên các yêu cầu thử nghiệm:

Dòng quy trình

Ví dụ:Kiểm tra củng cố tiêu chuẩn K0 (đánh nặng bước, đất sét bão hòa)

• Chuẩn bị mẫu
  • Cắt mẫu đất sét không bị xáo trộn hoặc tái tạo bằng cách sử dụng vòng Ø61,8 × 40 mm.
  • Sự bão hòa (sự bão hòa chân không hoặc áp suất ngược), đo hàm lượng nước ban đầu và mật độ.

• Thiết lập mẫu vật
  • Đặt mẫu vào tế bào áp suất của K0 consolidometer, với đá xốp ở trên và dưới.
  • Lắp đặt cảm biến dịch chuyển trục (sử lý nó).
  • Kết nối hệ thống đo áp suất bên (máy đo áp suất lỗ hoặc cảm biến áp suất bên) và làm sạch không khí trong pin áp suất.
  • Đặt tế bào áp suất trong khung tải (ví dụ: khung chính của đồng bộ hợp nhất riêng biệt).

• Áp dụng áp lực ngồi ban đầu
  • Áp dụng áp suất trục nhỏ (ví dụ: 5 kPa) và ghi lại dịch chuyển trục ban đầu và áp suất bên.

• Đặt các thông số thử nghiệm
  • Định nghĩa chuỗi tải (ví dụ: 25, 50, 100, 200, 400, 800 kPa).
  • Thời gian cho mỗi bước tải thường là 24 giờ hoặc cho đến khi củng cố ổn định (sự thay đổi dịch chuyển < 0,01 mm mỗi giờ).
  • Đặt khoảng thời gian thu thập dữ liệu (ví dụ: 0.1, 1, 10, 60 phút).

• Bắt đầu thử nghiệm
  • Áp dụng bước tải trục đầu tiên.
  • Ghi lại sự dịch chuyển trục và áp suất bên trong thời gian thực.
  • Tại mỗi bước tải, sau khi dịch chuyển trục ổn định, ghi lại áp suất bên.

• Tính toán K0
  • Đối với mỗi bước tải, K0 = áp suất bên (σh) / áp suất trục (σv).
  • Biểu đồ K0 so với đường cong σ_v.

• Kết thúc và tháo rời
  • Sau khi thử nghiệm, dỡ, lấy mẫu.
  • Làm sạch pin áp suất và cảm biến.

• Xử lý dữ liệu
  • Tính toán các giá trị K0 cho mỗi bước tải; lấy trung bình hoặc phân tích xu hướng.
  • Đối với các loại đất thường được củng cố, K0 ≈ 1 sin φ′ (kỹ thức của Jaky) có thể được sử dụng để xác minh.
  • Tạo báo cáo thử nghiệm.

Nếu thiết bị được ghép với mộthệ thống tải servo, nó có thể thực hiện CRS hoặc tải bước tự động với thu thập áp suất bên trong thời gian thực, cải thiện hiệu quả.

Tóm lại:BTU-STC-KO là một thiết bị củng cố K0 chuyên dụng để xác định hệ số áp suất đất ở trạng thái nghỉ ngơi của Ø61,8 × 40 mm mẫu đất. Nó có độ phân giải dịch chuyển trục là 0.01 mm và một tế bào áp suất kín tốt (sự thay đổi khối lượng <0.20 ml). áp suất bên được đo bằng máy đo áp suất lỗ chân lông hoặc cảm biến áp suất bên. Nó phù hợp cho các tính toán lắng đọng nền tảng, phân tích áp suất đất,và xác định tham số mô hình cấu thànhLưu ý rằng hệ thống tải (ví dụ: khung tải consolidometer) phải được cung cấp riêng biệt; nếu cần tải tự động chính xác cao, một hệ thống servo có thể được thêm vào.Thiết bị được thiết kế chỉ cho đất hạt mịn, với kích thước mẫu cố định.
