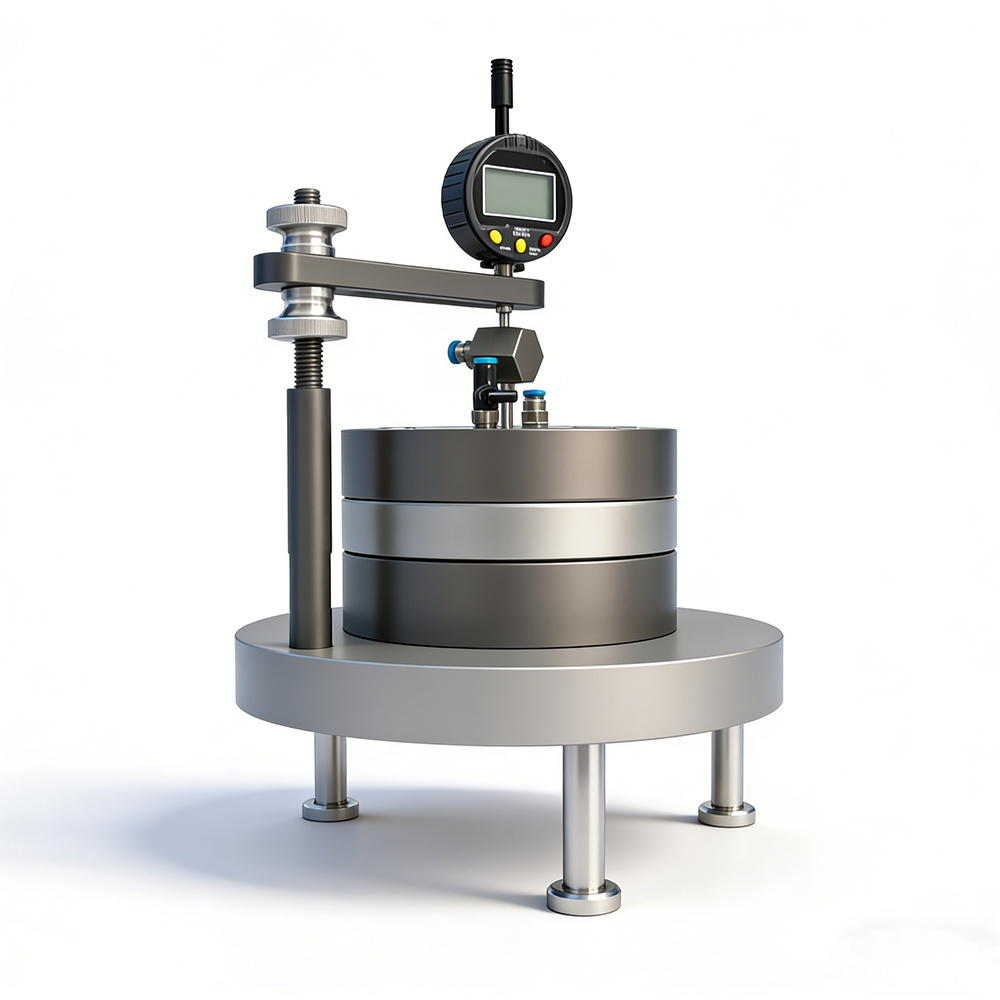

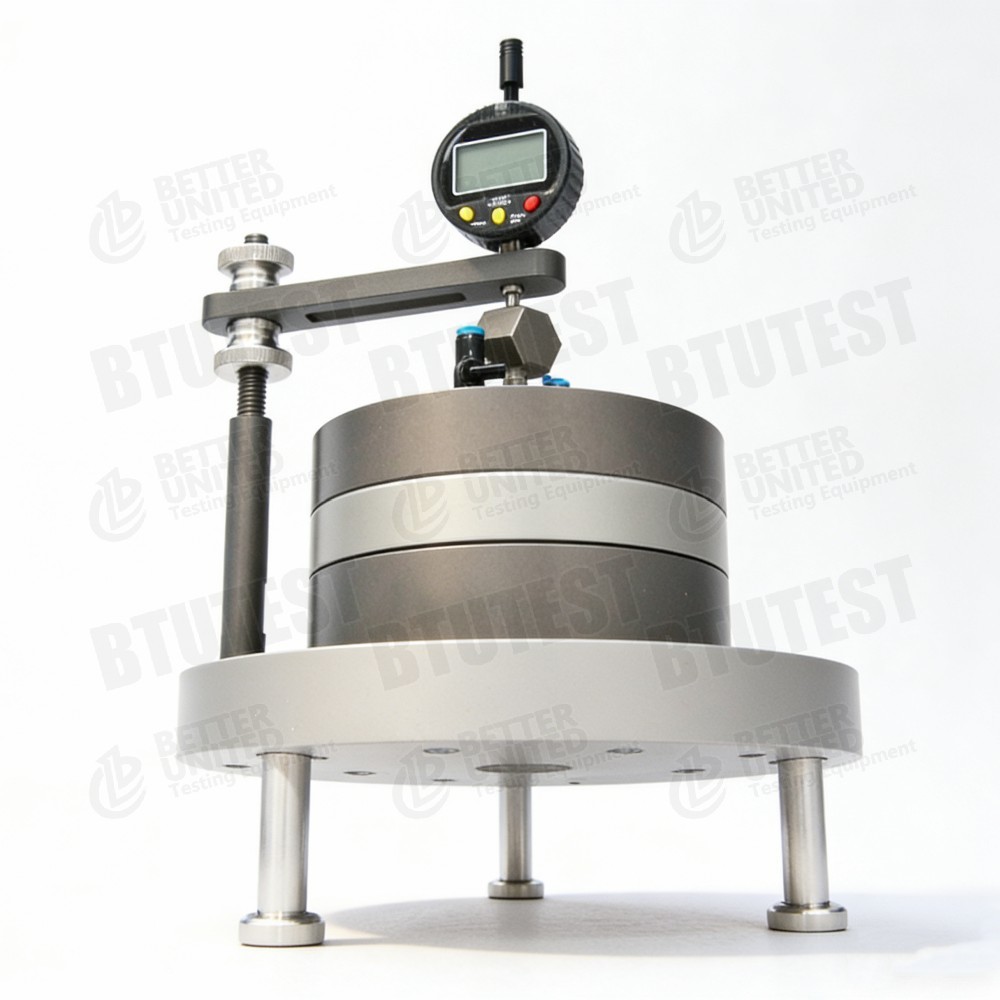

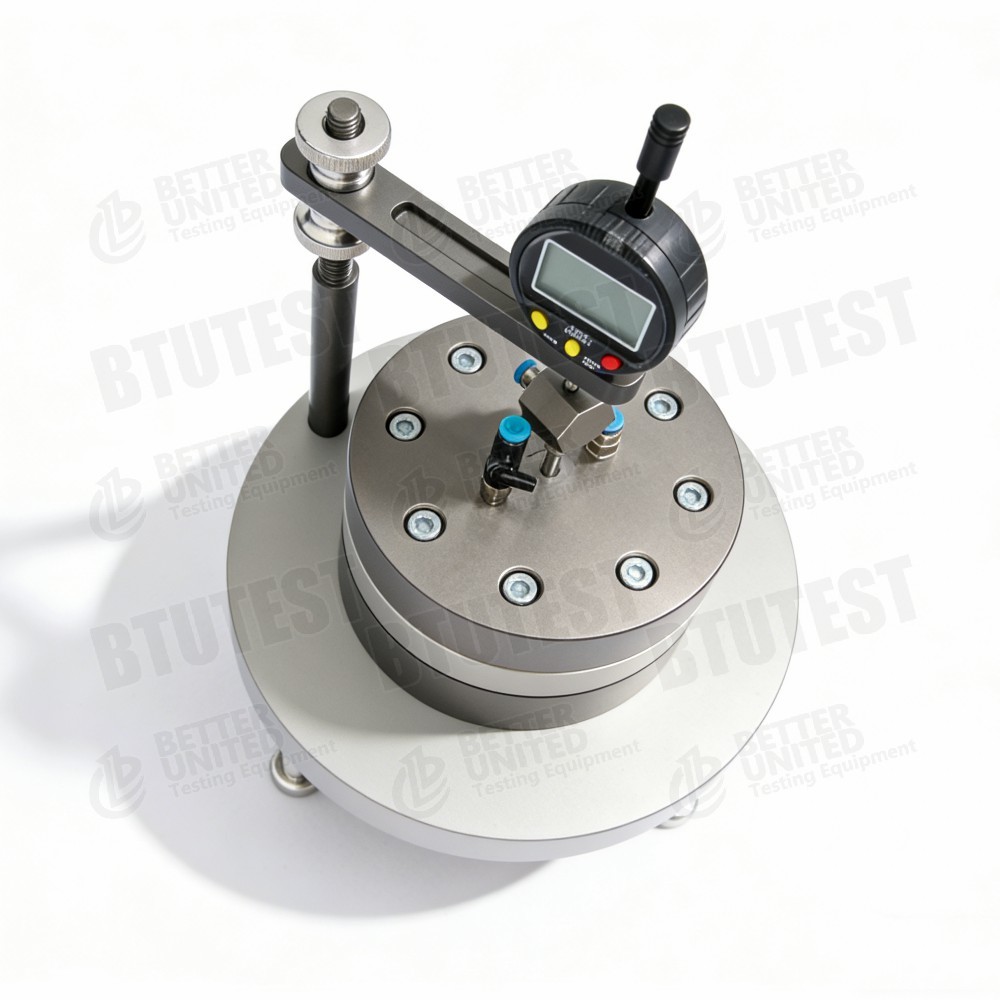

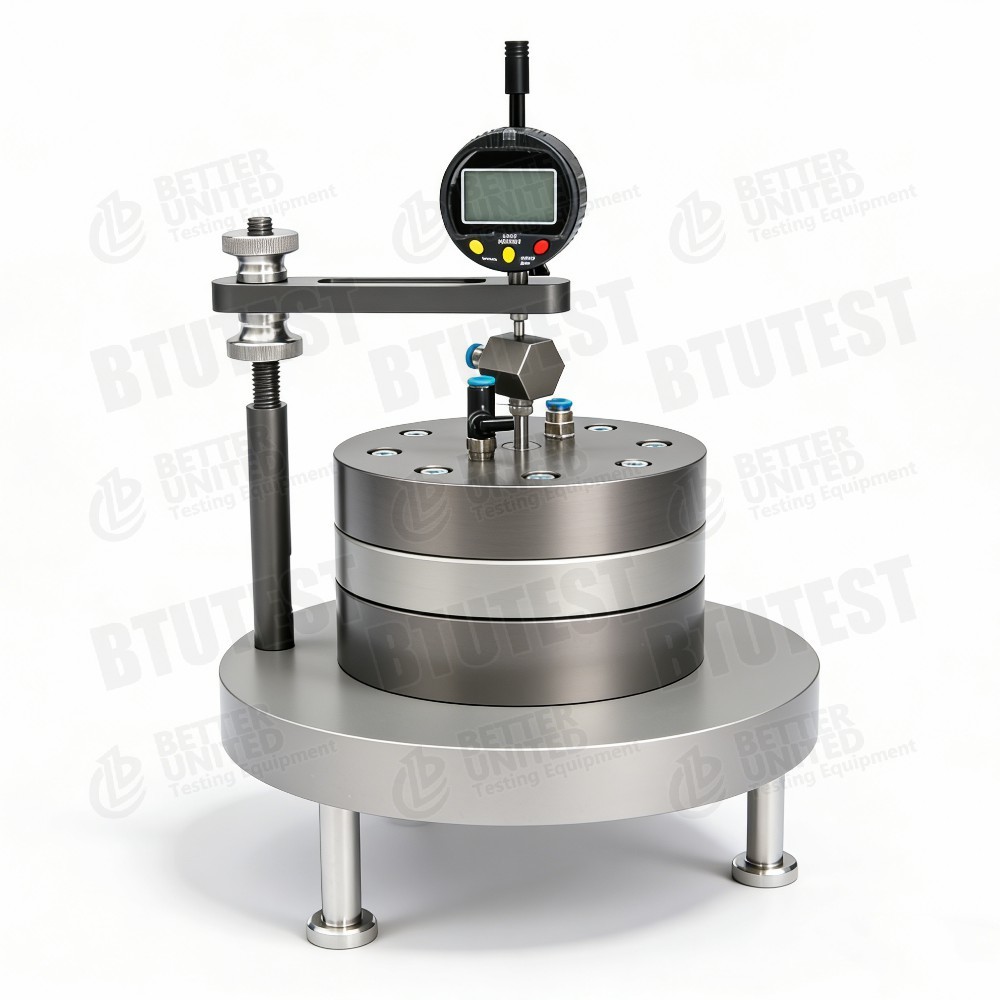

Thiết bị cố kết Rowe

Mô tả sản phẩm

Thiết bị củng cố Rowe

Mô hìnhBTU- RCA-1

Mô tả

Thiết bị này làThiết bị củng cố hàng rào, mô hìnhBTU- RCA-1, sử dụng một tế bào củng cố loại Rowe. Nó có thể thực hiện các thử nghiệm củng cố khác nhau, bao gồm củng cố tiêu chuẩn (đánh tải-dỡ bỏ bước), CRS (tỷ lệ căng liên tục),CRL (tốc độ tải liên tục), củng cố bão hòa áp lực ngược, củng cố trượt dài hạn (với đo áp suất lỗ chân lông thời gian thực) và mô-đun thấm củng cố tùy chọn.

• Kích thước mẫu: Φ61,8 mm (vòng cắt tiêu chuẩn)
• Áp lực trục và ngược được áp dụng bởi các bộ điều khiển áp suất / khối lượng (2 MPa / 200 cc), độ chính xác ± 0,1% FS, điều khiển áp suất nước bằng vi xử lý vòng kín đến 1 kPa
• Bộ điều khiển với bàn phím màng 16 phím tích hợp (không chạm), hỗ trợ điều khiển áp suất, điều khiển âm lượng, tải thẳng, v.v.
• Đo và hiển thị thay đổi khối lượng đến 1 mm3 (0,001 cc), độ chính xác ±0,01 ml
• Bộ cảm biến áp suất lỗ chân lông: 2 MPa, độ chính xác ±0,1% FS, độ phân giải 1 kPa
• Cảm biến dịch chuyển dọc: phạm vi 0-12,7 mm, độ chính xác 0,01 mm, với màn hình LCD riêng (có thể chọn trong / mm), nút không, có thể được cung cấp bởi pin tiền xu hoặc hệ thống thu thập
• Được cung cấp với phần mềm thu thập dữ liệu và điều khiển dựa trên máy tính (AdvancedGeoLAB-Rowe Consolidation Software), có khả năng bão hòa áp suất ngược, củng cố tải bước, CRS, CRL,Củng cố trượt dài hạn với đo áp suất lỗ chân lông trong thời gian thực; mô-đun sau xử lý tự động tính toán av, Es, Cv, Pc, vv, và biểu đồ gốc vuông của đường cong thời gian, đường cong thời gian log, đường cong e-p, đường cong e-lg p, đường cong H-P, vv.

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• ASTM D2435(Sự củng cố một chiều của đất)
• ASTM D4186(Tỷ lệ cố định của sự củng cố căng thẳng CRS)
• Đơn vị ASTM D4546(Việc hợp nhất tải-thả-thả lại)
• ASTM D4767(Cắt nén ba trục ≈ nguyên tắc bão hòa áp suất ngược tương tự)
• ASTM D5084(Xét nghiệm độ thấm tương ứng với mô-đun độ thấm hợp nhất)
• ISO 17892-5(Xét nghiệm hợp nhất)
• BS 1377-6(Xét nghiệm hợp nhất)

Thiết bị có thể đáp ứng các yêu cầu của các tiêu chuẩn này về tải, bão hòa áp suất ngược, đo áp suất lỗ chân lông, CRS / CRL, v.v.

Thông số kỹ thuật

Chi tiết

• Phòng tập hợp hàngMột loại đồng trục căng thẳng consolidometer áp dụng áp lực trục bằng phương tiện thủy lực hoặc khí nén, cung cấp phân phối căng thẳng đồng nhất hơn và giảm ma sát bên tường,thích hợp cho các thử nghiệm củng cố chính xác cao.
• Máy điều khiển áp suất / âm lượng kép- Sử dụng để áp dụng áp lực trục và áp lực ngược (hoặc đo áp lực lỗ chân lông).cho phép kiểm soát chính xác các thay đổi áp suất và thể tích cho độ bão hòa áp suất ngược, CRS, CRL và thử nghiệm độ thấm.
• Điều khiển vi xử lý vòng kín- Độ chính xác điều khiển áp suất nước lên đến 1 kPa, vượt trội hơn nhiều so với các máy đo áp suất thông thường.
• đo áp suất lỗ chân lông trong thời gian thực️ Theo dõi liên tục áp suất nước lỗ chân lông trong quá trình củng cố, được sử dụng để tính Cv trong các thử nghiệm CRS và phân tích căng thẳng hiệu quả.
• Đo độ dịch chuyển chính xác cao¢ Độ phân giải 0,01 mm, với màn hình LCD riêng để hiệu chỉnh dễ dàng tại chỗ.
• Kiểm tra đa chức năngHỗ trợ tải bước, CRS, CRL, lướt, bão hòa áp suất ngược và khả năng thấm hợp nhất tùy chọn
• Phần mềm mạnh mẽ- Điều khiển thử nghiệm hoàn toàn tự động, hiển thị đường cong thời gian thực, tính toán tự động các tham số hợp nhất và vẽ các đường cong tiêu chuẩn khác nhau.
• Mô-đun thông thấm củng cố tùy chọnCho phép đo hệ số thấm trong quá trình củng cố để nghiên cứu mối quan hệ k-e.

Ứng dụng

• Kiểm tra củng cố chính xác cao- Phù hợp để nghiên cứu các đặc điểm nén và các thông số củng cố của đất hạt mịn như đất sét mềm.
• Củng cố bão hòa áp suất ngược- Đối với đất có độ thấm thấp, cải thiện độ bão hòa để có được các thông số củng cố chính xác.
• Sự hợp nhất nhanh chóng của CRSTiết kiệm thời gian thử nghiệm, phù hợp với thử nghiệm hàng loạt.
• Chạy lượn lâu dài- Nghiên cứu hành vi củng cố thứ cấp của đất.
• Khớp nối củng cố-thấm thông(không cần thiết) Nghiên cứu thay đổi độ thấm trong quá trình nén.
• Nghiên cứu và giảng dạy- Nghiên cứu hợp nhất tiên tiến tại các trường đại học và các tổ chức nghiên cứu.

Ưu điểm

• Điều khiển áp suất chính xác cao- Độ chính xác điều khiển áp suất nước 1 kPa, độ phân giải khối lượng 0,001 cc, vượt trội hơn nhiều so với các máy kiểm soát áp suất truyền thống.
• Rowe cell️ Tác động ma sát bên thấp, phân phối căng thẳng đồng đều, kết quả đáng tin cậy hơn.
• Máy điều khiển áp suất / âm lượng képCó thể áp dụng áp lực trục, áp lực ngược hoặc đo thay đổi khối lượng
• Nhiều chế độ thử nghiệm️ Đánh tải bước, CRS, CRL, lướt, bão hòa áp suất ngược, độ thấm (tùy chọn) ️ tất cả trong một.
• đo áp suất lỗ chân lông trong thời gian thực¢ Mở rộng khả năng phân tích căng thẳng và tính toán Cv hiệu quả.
• Phần mềm hoàn toàn tự động- Kiểm soát tự động, thu thập, tính toán và lập kế hoạch, giảm lỗi của con người.
• Hoạt động điều khiển thuận tiện¢ Bàn phím màng tích hợp cho phép hoạt động độc lập mà không cần máy tính.
• Hiệu quả về chi phíSo với các hệ thống củng cố ba trục truyền thống, hệ thống củng cố Rowe cung cấp chức năng tương tự với chi phí thấp hơn.

Chọn gì?

Chọn thiết bị này hoặc so sánh với các mô hình khác dựa trên các yêu cầu thử nghiệm:

Dòng quy trình

Ví dụ:Kiểm tra độ bão hòa áp suất ngược + CRS

• Chuẩn bị mẫu
  • Cắt mẫu không bị xáo trộn hoặc tái tạo bằng cách sử dụng một vòng Ø61,8 mm; chiều cao thường là 20 mm hoặc 40 mm (tùy thuộc vào chiều cao tế bào).
  • Đo hàm lượng và mật độ nước ban đầu.

• Thiết lập mẫu vật
  • Đặt mẫu vào tế bào củng cố Rowe, với đá xốp và giấy lọc ở trên và dưới.
  • Kết nối cảm biến áp suất lỗ chân lông vào phía dưới (hoặc phía trên) của mẫu.
  • Kết nối bộ điều khiển áp suất trục và bộ điều khiển áp suất ngược (nếu cần bão hòa áp suất ngược).
  • Lắp đặt cảm biến di chuyển dọc (sử lý nó).

• Sự bão hòa áp suất ngược
  • Áp dụng áp lực ngược (ví dụ: 200 kPa) thông qua bộ điều khiển áp lực ngược trong khi áp dụng một áp lực hiệu quả nhỏ (ví dụ: 5 kPa).
  • Kiểm tra phản ứng áp suất lỗ chân lông và tính giá trị B; khi B ≥ 0.95, độ bão hòa hoàn tất.

• Đặt các thông số thử nghiệm CRS
  • Trong phần mềm, hãy chọn "CRS consolidation module".
  • Đặt tốc độ căng liên tục (ví dụ: 0,01 mm/min).
  • Đặt độ căng trục tối đa (ví dụ: 20%) hoặc áp suất trục tối đa (2 MPa).
  • Đặt khoảng thời gian thu thập dữ liệu (ví dụ: 1 giây).

• Bắt đầu hợp nhất CRS
  • Máy điều khiển áp suất trục nén mẫu với tốc độ không đổi.
  • Phần mềm ghi lại lực trục, dịch chuyển trục, áp suất lỗ chân lông và thời gian trong thời gian thực.
  • Biểu đồ đường cong căng thẳng và đường cong áp suất lỗ chân lông.

• Điều kiện dừng
  • Tự động dừng lại khi đạt được độ căng hoặc áp suất tối đa đã đặt trước.

• Phân tích và làm sạch
  • Dỡ áp suất, giải phóng áp suất ngược, lấy mẫu, cân và khô để đo hàm lượng nước cuối cùng.
  • Làm sạch tế bào, đá xốp và cảm biến.

• Xử lý dữ liệu
  • Dựa trên lý thuyết CRS, phần mềm tự động tính toán:
    • Tỷ lệ củng cố (Cv) từ áp suất lỗ chân lông và tốc độ tải
    • Chỉ số nén (Cc), chỉ số bật lại (Cs)
    • Áp suất trước củng cố (Pc)
    • Hệ số độ thấm (k) (không trực tiếp)
  • Biểu đồ đường cong e-lg p, đường cong Cv-σ′, v.v.
  • Tạo báo cáo thử nghiệm.

Đối với việc củng cố tải bước: Đặt một chuỗi tải (ví dụ: 25, 50, 100, 200, 400, 800 kPa); tại mỗi bước tải, ghi lại dịch chuyển và áp suất lỗ chân lông theo thời gian; phần mềm tính toán Cv, av, vv.
Đối với hợp nhất lướt: Áp dụng tải liên tục và ghi lại dịch chuyển và áp suất lỗ chân lông trong một thời gian dài để phân tích hệ số củng cố thứ cấp Cα.
Đối với thử nghiệm độ thấm (không cần thiết): Sau khi củng cố hoặc ở một bước tải cụ thể, đóng van thoát nước, áp dụng sự khác biệt đầu không đổi, đo tốc độ dòng chảy và tính tỷ lệ thấm.

Tóm lại:Thiết bị củng cố Rowe BTU-RCA-1 là một thiết bị thử nghiệm củng cố đa chức năng chính xác cao. Nó sử dụng một tế bào loại Rowe và các bộ điều khiển áp suất / khối lượng kép,hỗ trợ bão hòa áp suất ngược, CRS, CRL, tải bước, trượt và kiểm tra độ thấm tùy chọn.Nó phù hợp cho các nghiên cứu củng cố tiên tiến của đất hạt mịnLưu ý áp suất tối đa (2 MPa) và kích thước mẫu (chỉ Ø61,8 mm); nếu áp suất cao hơn hoặc các mẫu lớn hơn được yêu cầu,thiết bị khác nên được xem xét.
