Thiết bị cố kết tải có kiểm soát biến dạng

Mô tả sản phẩm

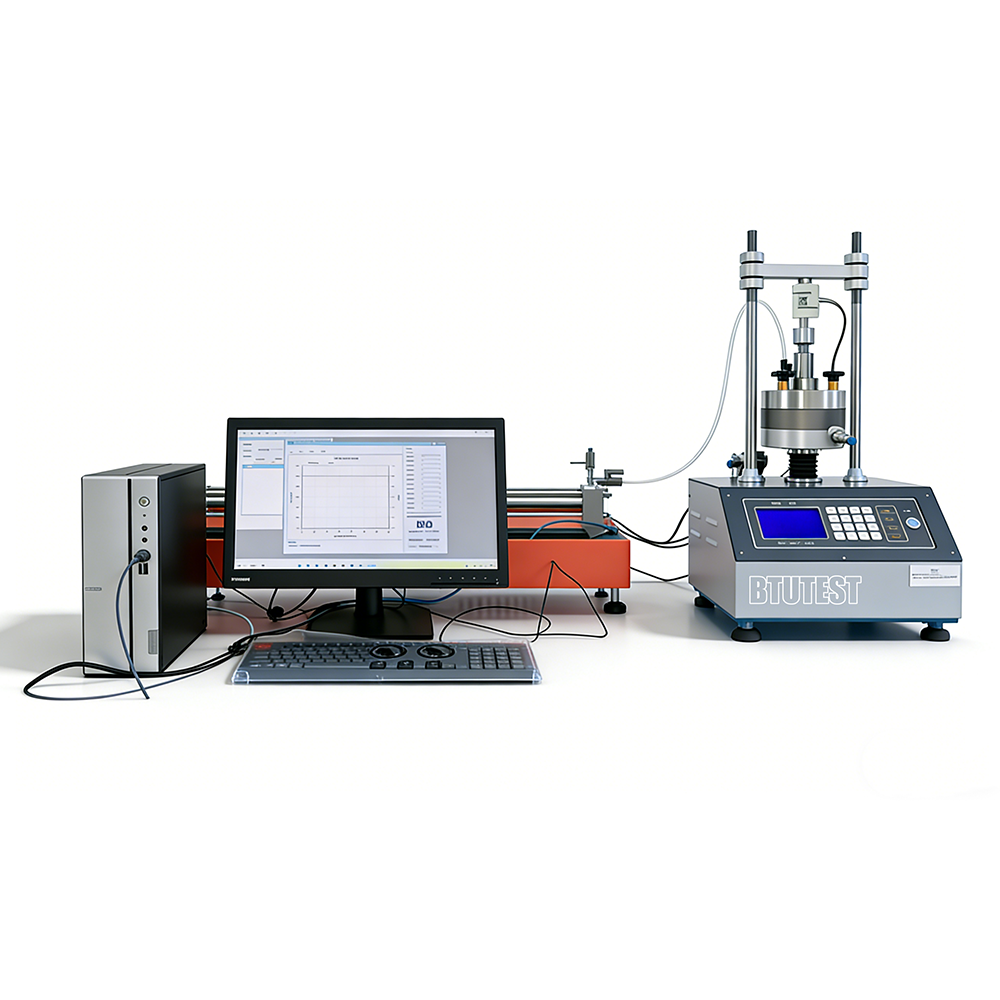

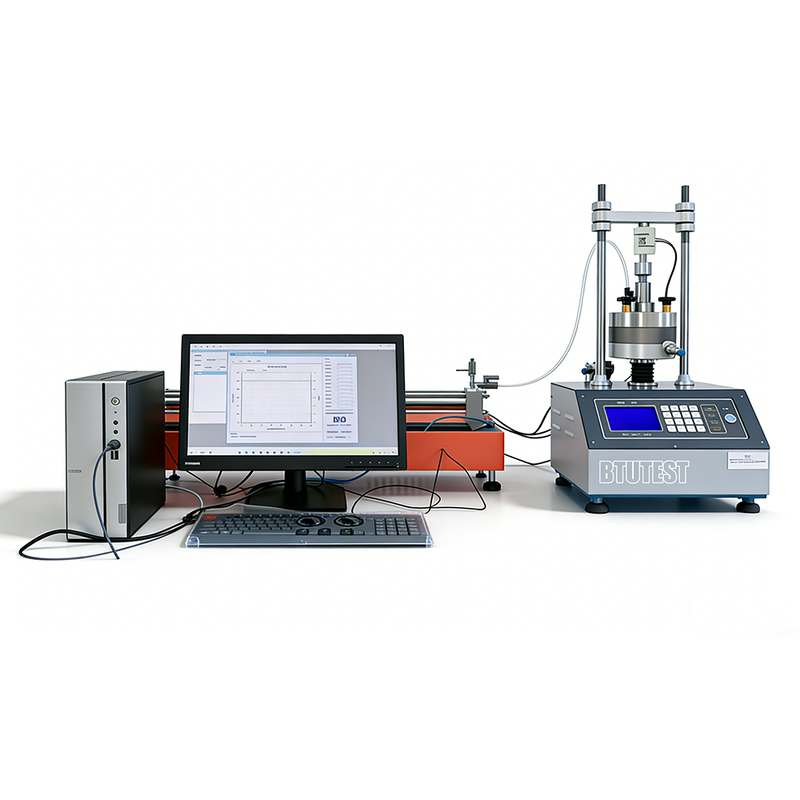

Thiết bị củng cố tải áp suất được kiểm soát

Mô hìnhBTU- STC-1S.

Mô tả

Thiết bị này làThiết bị củng cố tải áp suất điều khiển(tỷ lệ căng liên tục CRS), mô hìnhBTU- STC-1S., được sử dụng để thực hiện các thử nghiệm củng cố tải áp suất (CRS) với đo áp suất lỗ chân lông theo thời gian thực.

• Kích thước mẫu: Φ61.8 × H20 mm và Φ61.8 × H40 mm
• Khung tải: lực trục tối đa 10 kN, ghi dữ liệu 4 kênh tích hợp
• Bộ pin tải: 0-10 kN, độ chính xác ± 0,1% FS
• Bộ cảm biến áp suất lỗ chân lông: 0-3,2 MPa (không xác định chính xác, giả định ± 0,1% FS)
• Được cung cấp với phần mềm thu thập dữ liệu và điều khiển dựa trên máy tính

Tiêu chuẩn thử nghiệm (đồng quốc tế)

• ASTM D4186(Tỷ lệ cố định của sự củng cố căng thẳng CRS)
• ASTM D2435(Việc hợp nhất một chiều CRS là một phương pháp phái sinh)
• Đơn vị ASTM D4546(Việc hợp nhất tải-thả-thả lại)
• ISO 17892-5(Xét nghiệm hợp nhất)
• BS 1377-6(Xét nghiệm hợp nhất)

Thiết bị có thể đáp ứng các yêu cầu của các tiêu chuẩn này về tải, đo dịch, giám sát áp suất lỗ chân lông, v.v.

Thông số kỹ thuật

> Lưu ý: Phạm vi tốc độ tải, đợt di dời, v.v., không được chỉ định ‡ tham khảo hướng dẫn sản phẩm.

Chi tiết

• Nạp tải có kiểm soát căng thẳng (CRS)Load mẫu với tốc độ căng trục liên tục (ví dụ: 0,01 mm / phút), liên tục ghi lại căng trục, căng và áp suất lỗ chân lông, do đó nhanh chóng có được các tham số củng cố (Cv, Cc,PC, v.v.).
• Hai chiều cao mẫu- 20 mm (thông thường) và 40 mm (đường thoát nước dài hơn).
• đo áp suất lỗ chân lông trong thời gian thực- Kiểm tra áp suất nước lỗ chân lông trong quá trình củng cố, hữu ích để tính toán Cv và đường căng hiệu quả.
• Dữ liệu ghi 4 kênh tích hợpĐồng thời ghi lại tải trọng trục, dịch chuyển, áp suất lỗ chân lông, vv
• Lực trục tối đa 10 kNKhớp với một căng thẳng trục tối đa khoảng 3,3 MPa (đối với mẫu Ø61,8 mm), phù hợp với hầu hết các thử nghiệm củng cố đất.
• Bộ pin tải độ chính xác cao+ ± 0,1% FS, dữ liệu đáng tin cậy.
• Phần mềm máy tính- Điều khiển thử nghiệm hoàn toàn tự động, hiển thị thời gian thực của đường cong căng thẳng và áp suất lỗ chân lông, tính toán tự động các thông số củng cố.

Ứng dụng

• Kiểm tra hợp nhất nhanhCRS tiết kiệm thời gian đáng kể so với tải bước truyền thống, phù hợp với thử nghiệm hàng loạt.
• Đất có độ thấm thấpĐối với đất sét và các loại đất thấm thấp khác, CRS cung cấp hiệu quả các hệ số củng cố.
• Phân tích căng thẳng hiệu quả- Đo áp suất lỗ chân lông cho phép nghiên cứu các thay đổi căng thẳng hiệu quả trong quá trình tải.
• Các phân loại đất mềmĐánh giá các đặc điểm hợp nhất để dự đoán thanh toán.
• Nghiên cứu và giảng dạy- Các phòng thí nghiệm cơ học đất của trường đại học, các tổ chức nghiên cứu.

Ưu điểm

• Sự hợp nhất nhanh chóng của CRSCó thể tiết kiệm hơn 80% thời gian thử nghiệm so với tải bước.
• đo áp suất lỗ chân lông trong thời gian thựcCung cấp thông tin căng thẳng hiệu quả bổ sung, cải thiện độ chính xác tính toán.
• Hai chiều cao mẫu¢ Tính linh hoạt cho các mục đích nghiên cứu khác nhau.
• Cài ghi dữ liệu tích hợp️ Tích hợp cao, giảm các thiết bị bên ngoài.
• Các cảm biến chính xác cao- 0,1% FS, đáp ứng các yêu cầu nghiên cứu.
• Phần mềm hoàn toàn tự động- Kiểm soát tự động, thu thập, tính toán, giảm lỗi của con người.

Chọn gì?

Chọn thiết bị này hoặc so sánh với các mô hình khác dựa trên các yêu cầu thử nghiệm:

Dòng quy trình

Ví dụ:Xét nghiệm củng cố CRS (tỷ lệ căng liên tục)

• Chuẩn bị mẫu
  • Cắt mẫu không bị xáo trộn hoặc tái tạo bằng cách sử dụng vòng Φ61.8 × 20 mm hoặc 40 mm.
  • Đo hàm lượng nước ban đầu và mật độ; bão hòa nếu cần thiết.

• Thiết lập mẫu vật
  • Đặt mẫu vào tế bào củng cố (với đá xốp và giấy lọc), kết nối cảm biến áp suất lỗ chân lông.
  • Lắp đặt cảm biến di chuyển.
  • Đặt pin vào khung tải và kết nối pin tải trục.

• Đặt các thông số thử nghiệm
  • Trong phần mềm, hãy chọn "CRS consolidation module".
  • Đặt tốc độ căng liên tục (ví dụ: 0,01 mm/min).
  • Đặt độ căng trục tối đa (ví dụ: 20%) hoặc lực trục tối đa (10 kN).
  • Đặt khoảng thời gian thu thập dữ liệu (ví dụ: 1 giây).

• Bắt đầu thử nghiệm
  • Khởi động hệ thống tải servo để đẩy piston xuống với tốc độ không đổi.
  • Phần mềm ghi lại lực trục, dịch chuyển trục, áp suất lỗ chân lông và thời gian trong thời gian thực.
  • Biểu đồ đường cong căng thẳng và đường cong áp suất lỗ chân lông.

• Điều kiện dừng
  • Tự động dừng lại khi đạt được độ căng đặt trước hoặc lực trục tối đa.

• Phân tích và làm sạch
  • Thả, lấy mẫu, cân và khô để đo hàm lượng nước cuối cùng.
  • Làm sạch tế bào củng cố và cảm biến.

• Xử lý dữ liệu
  • Dựa trên lý thuyết CRS, phần mềm tự động tính toán:
    • Tỷ lệ củng cố (Cv) từ áp suất lỗ chân lông và tốc độ tải
    • Chỉ số nén (Cc), chỉ số bật lại (Cs)
    • Áp suất trước củng cố (Pc)
    • Hệ số độ thấm (k) (không trực tiếp)
  • Tạo báo cáo thử nghiệm.

Tóm lại:

• BTU- STC-1S.là một thiết bị củng cố tải áp suất được kiểm soát căng cho các thử nghiệm củng cố nhanh CRS, với lực trục tối đa là 10 kN, đo áp suất lỗ chân lông,và phù hợp để xác định nhanh các thông số củng cố cho đất hạt mịn.
