máy đo độ thấm đầu biến thiên hai lớp thông minh

Mô tả sản phẩm

                                        máy đo độ thấm đầu biến thiên hai lớp thông minh



























































































Sự miêu tả

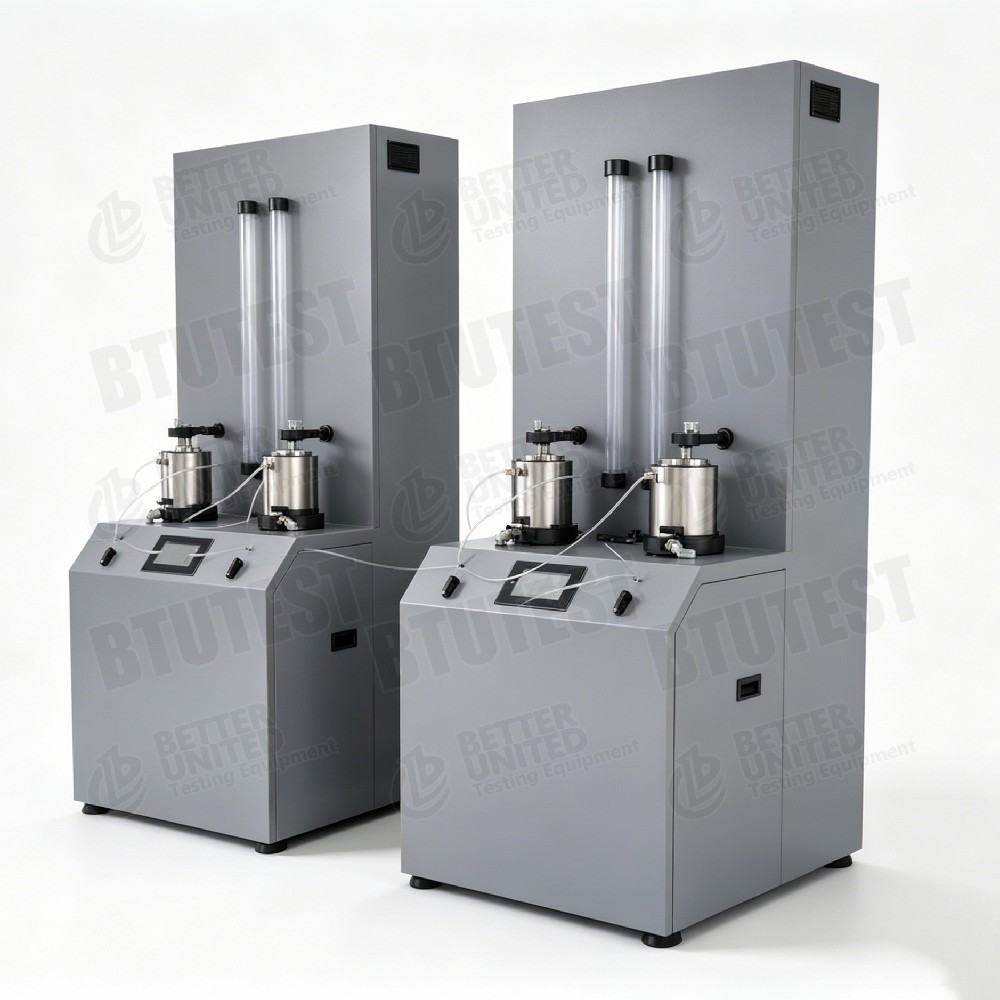

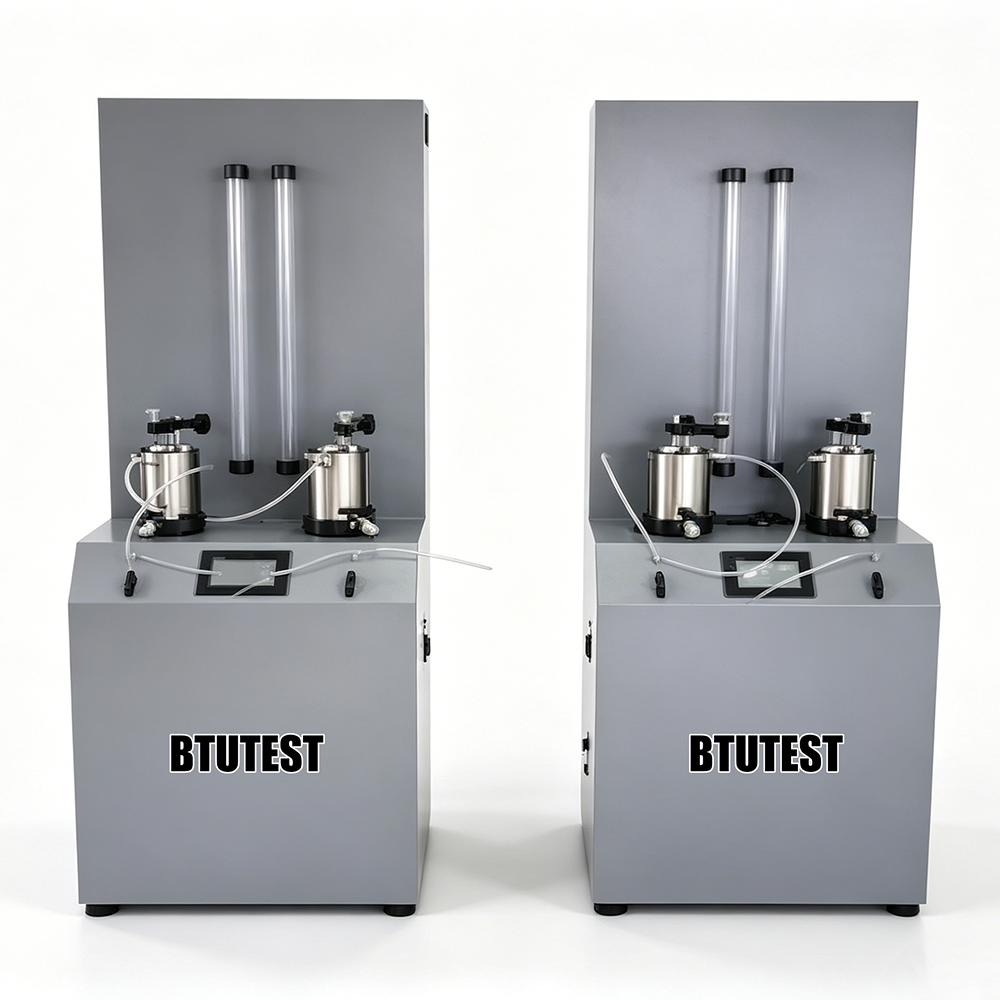

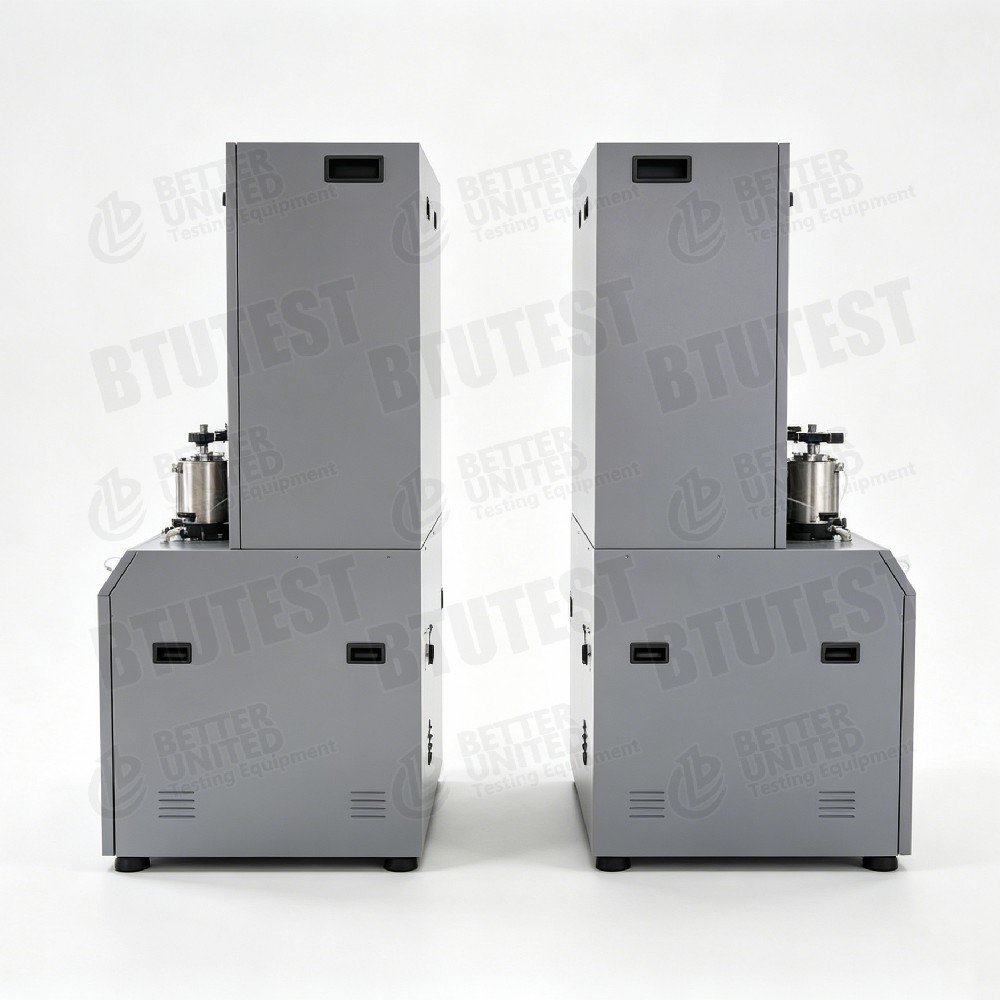

Máy đo thấm có đầu thay đổi băng kép thông minh BTU‑ATP‑2 là thiết bị trong phòng thí nghiệm dùng để xác định hệ số thấm của đất, đặc biệt là đất hạt thô (đất cát hoặc hỗn hợp) có hệ số thấm cao. Các phương pháp truyền thống dựa vào việc đọc, ghi và tính toán thủ công, tốn nhiều thời gian, dễ xảy ra lỗi của con người và không hiệu quả. Dựa trên định luật Darcy, công cụ này kết hợp thiết kế thông minh và kết cấu cải tiến, cho phép thu thập và xử lý dữ liệu tự động bằng máy tính. Nó loại bỏ việc đọc thủ công, giảm lỗi của con người, cải thiện đáng kể độ chính xác và hiệu quả của thử nghiệm, đồng thời giảm đáng kể cường độ lao động.

Tiêu chuẩn kiểm tra

• ASTM D2434(Tiêu chuẩn phương pháp thử độ thấm của đất dạng hạt)
• ASTM D5084(Phương pháp thí nghiệm tiêu chuẩn đo độ dẫn thủy lực của đất sử dụng cột áp thay đổi)
• ISO 17892‑11(Thí nghiệm địa kỹ thuật – Xác định độ thấm)
• GB/T 50123‑2019(Tiêu chuẩn phương pháp thí nghiệm địa kỹ thuật – Phần thấm của cột nước thay đổi)

Đặc điểm kỹ thuật



Mục	tham số
Kết cấu	Băng nhóm kép (2 kênh độc lập)
Đường kính mẫu vật	100mm
Chiều cao mẫu (đường dẫn dòng chảy)	100mm
phạm vi đầu	0 – 600mm
Độ phân giải đầu	1mm
Độ chính xác của đầu	±0,3% toàn thang đo
Vật liệu áp dụng	Đất cát hoặc hỗn hợp (đất hạt thô)
Dung tích bể cấp nước	Xấp xỉ. 2 L (tự động nạp lại bằng bơm siêu nhỏ)
Ống đo mực nước	Hai bộ ống acrylic, đường kính 20 mm
Cấu hình van	Van bi 3 chiều 2 vị trí + khớp nối nhanh + thiết bị phản ứng siết chặt bằng tay
Thu thập dữ liệu	Phần mềm thu thập và xử lý tự động trên máy tính

Chi tiết



• tế bào thấm: Bao gồm tế bào, đế tế bào, piston áp suất trên, khung cố định, v.v.
• Thiết kế chống thất thoát hạt: Một thiết bị phản ứng siết chặt bằng tay được bổ sung phía trên ô thấm và phần đế được trang bị van bi 3 chiều, 2 vị trí và các phụ kiện kết nối nhanh để ngăn ngừa thất thoát hạt mịn một cách hiệu quả trong quá trình thử nghiệm đất hạt thô.
• Hệ thống cấp nước: Một máy bơm siêu nhỏ tự động đổ đầy bình chứa nước 2 L để duy trì áp suất ổn định.
• Bảng đo mực nước: Hai bộ ống mực nước acrylic (đường kính 20 mm) cho phép đọc trực quan rõ ràng chiều cao đầu (0–600 mm), đồng thời hệ thống đồng thời ghi dữ liệu tự động.
• Thu thập tự động: Phần mềm thu thập và xử lý dựa trên máy tính chuyên dụng sẽ tự động ghi lại những thay đổi của đầu theo thời gian mà không cần can thiệp thủ công.
• Cải thiện có mục tiêu: Được thiết kế đặc biệt cho đất hạt thô (độ thấm cao, thời gian thử nghiệm ngắn), giải quyết các vấn đề về tốc độ đọc thủ công không đủ và độ chính xác kém.

Ứng dụng



• Xác định hệ số thấm của đất cát, hỗn hợp cát sỏi và các loại đất hạt thô khác
• Nghiên cứu đặc tính thấm của đập đất, nền đường, kè và các công trình kỹ thuật khác
• Kiểm soát chất lượng đất hạt thô dùng làm vật liệu đắp
• Giảng dạy và kiểm tra tự động trong các phòng thí nghiệm địa kỹ thuật của trường đại học và nghiên cứu
• Thu thập nhanh chóng các thông số độ thấm của các lớp đất có độ thấm cao trong khảo sát địa kỹ thuật

Thuận lợi



• Hiệu suất cao băng kép: Xét nghiệm đồng thời 2 mẫu, cân bằng giữa hiệu quả và chi phí – phù hợp cho thử nghiệm hàng loạt từ nhỏ đến vừa.
• Đặc biệt đối với đất hạt thô: Giải quyết các vấn đề của thiết bị thấm thông thường như tắc nghẽn, mất hạt và đọc thủ công không kịp thời.
• Thu thập hoàn toàn tự động: Máy tính tự động ghi lại đầu so với thời gian, loại bỏ các lỗi đọc thủ công và cải thiện độ chính xác.
• Đo đầu có độ chính xác cao: Độ phân giải 1 mm, độ chính xác ±0,3% FS đảm bảo dữ liệu đáng tin cậy.
• Thiết kế chống thất thoát hạt: Thiết bị phản ứng được siết chặt bằng tay + van bi 3 chiều duy trì tính toàn vẹn của mẫu trong quá trình thử nghiệm.
• Thời gian thử nghiệm ngắn: Chỉ mất vài phút đến hàng chục phút cho mỗi lần kiểm tra, phù hợp với khả năng thấm nhanh của đất hạt thô.
• Tiết kiệm lao động: Không cần chấm công thủ công; phần mềm tự động tính toán hệ số thấm và đưa ra báo cáo.

Chọn gì

Yêu cầu	Sự giới thiệu
Thí nghiệm thấm của đất hạt thô (cát, sỏi, hỗn hợp)	Thiết kế chuyên dụng với các tính năng chống mất mát và thu thập dữ liệu tự động – lý tưởng cho các vật liệu có độ thấm cao
Nâng cao hiệu quả và giảm thiểu lỗi của con người	Cấu trúc hai lớp + thu thập tự động – kiểm tra 2 mẫu cùng lúc, không cần đọc thủ công
Không gian phòng thí nghiệm hạn chế nhưng cần tự động hóa	Dual-gang nhỏ gọn hơn 4-gang, chi phí vừa phải, đầy đủ chức năng
Độ chính xác thấp và tiêu tốn thời gian với các phương pháp thủ công	Nâng cấp lên thiết bị tự động – dữ liệu đáng tin cậy hơn, giảm đáng kể cường độ lao động
Giảng dạy trình diễn hoặc nghiên cứu	Giao diện phần mềm trực quan tạo ra các đường cong thời gian đầu và hệ số thấm để dễ dàng phân tích





Luồng quy trình

• Chuẩn bị mẫu: Chuẩn bị mẫu đất cát hoặc hỗn hợp Φ100mm × 100mm theo quy trình chuẩn.
• Lắp đặt mẫu: Đặt mẫu vào ô thấm, đảm bảo bịt kín và siết chặt thiết bị phản ứng được siết chặt bằng tay để tránh thất thoát hạt.
• Kết nối hệ thống: Kết nối các ống mực nước, bình cấp nước, van 3 chiều và hệ thống thu thập dữ liệu máy tính.
• Bão hòa và khử khí: Làm ướt mẫu bằng hệ thống cấp nước và loại bỏ bọt khí khỏi đường ống.
• Đặt đầu ban đầu: Đặt chiều cao cột nước ban đầu (trong phạm vi 0–600 mm).
• Bắt đầu kiểm tra: Kích hoạt máy bơm để duy trì cột áp; máy tính tự động ghi lại độ giảm đầu so với thời gian cho mỗi kênh.
• Tính toán tự động: Phần mềm tính hệ số thấm cho từng mẫu theo công thức cột nước thay đổi.
• Tạo báo cáo: Lập báo cáo thử nghiệm bao gồm đường cong cột nước và kết quả hệ số thấm.
